Ваз 2112 как поставить дополнительное реле на стартер

Содержание

Реле стартера автомобиля ВАЗ 2112 – самостоятельная разборка и замена

На ВАЗ 2112 установлен редукторный стартер модели 57.3708 с понижающей планетарной передачей. Он выдает 1,55 киловатт мощности и обеспечивает некоторое уменьшение величины нагрузки с двигателя за счет своей конструкции.

Где находится реле стартера ВАЗ-2112? Расположение, назначение, замена и устройство

Реле стартера выполняет важную функцию на любом автомобиле, независимо от модели. Поломка этого устройства приводит к тому, что машина не заводится. Водителям, которые занимаются самостоятельным ремонтом транспортного средства, нужно знать, где находится реле стартера ВАЗ-2112 и как его починить, если возникнет какая-нибудь неисправность.

Где находится реле стартера в автомобиле ВАЗ-2112

Реле стартера ВАЗ 2110

Само собой, если речь идет об электрооборудовании, в случае возникновения сбоев и поломок стартера автолюбители начинают задаваться вопросом, где находится реле стартера ВАЗ 2110 для его проверки или замены.

Другими словами, по аналогии с остальным электрооборудованием, многие считают основной причиной неполадок реле стартера. При этом схема предохранителей не позволяет обнаружить такое реле. Далее мы рассмотрим, что представляет собой и где стоит реле на стартер, а также как его проверить и заменить при такой необходимости.

Схема Подключения Реле Стартера Ваз

Принцип работы стартера заключается в следующем: для того, чтобы запустить двигатель автомобиля в рабочий режим надо принудительным образом проводить вращение коленчатого вала до того времени, пока топливная смесь в цилиндрах не начнет гореть.


Тут и зародилась идея о том, что пора менять машину на иномарку. Если честно начать зарабатывать удалось не сразу, пока понял всю механику опционов, слил около рублей, но как оказалось это был драгоценный опыт.

Если ремонт не дал нужных результатов — проверьте электрическую цепь. Чтобы решить проблему слабого стартера, конструктора и разработчики автотранспорта приняли на вооружение вспомогательное реле стартера ВАЗ
Проводка для установки дополнительного реле стартера.

Схема подключения стартера ваз инжектор.

Как видно, изменения минимальные: 1. После завершения установки проверяют работоспособность дополнительного реле методом продувки цилиндров.

В отличие от обычного реле, втягивающее реле выполняет сразу две функции — замыкает и размыкает контакты электрической цепи, и с помощью сердечника перемещает шестерню бендикса для зацепления с маховиком ДВС. Подходящим для этого местом считается шпилька бачка омывателя.

Чаще всего перегорают электромагнитные схемы.

При ее нажатии напряжение подается на один из управляющих контактов реле, и оно замыкает силовую цепь — лампы в фарах зажигаются. Принцип работы стартера заключается в следующем: для того, чтобы запустить двигатель автомобиля в рабочий режим надо принудительным образом проводить вращение коленчатого вала до того времени, пока топливная смесь в цилиндрах не начнет гореть.

Цепь включения стартера ВАЗ 2110; 11; 12. Подробно и в деталях.

Схема крепления стартера и его ключевые особенности

На «Самарах» стартер фиксировался тремя гайками, а вот на ВАЗ 2112 для его крепления используется всего две. Корпус механизма изготовлен из стали, его задняя и передняя крышки присоединяются друг к другу посредством шпилек. Шестерня бендикса стартера накрыта полуколпаком передней крышки. На коробке передач присутствует еще один полуколпак.

На фото - крепление стартера ВАЗ 2112, autoprospect.ru

Механизм редукторный, поэтому на нем предусматривается два вала. На одном осуществляется перемещение рабочей шестерни бендикса, его называют валом привода. Вторым является вал якоря. Два вала требуют наличия в конструкции четырех втулок. Естественно, это уменьшает (и довольно-таки существенно) наработку системы на отказ.

Но с другой стороны большое количество втулок снимает нагрузку с двигателя механизма постоянного тока.

Фото устройства стартера ВАЗ 2112, stargen.by

Стартер на «двенадцатку» имеет достаточно «скромные» геометрические размеры и при этом весьма эффективно выдает высокие обороты. Его двигатель является щеточным, четырехполюсным, работает за счет мощных постоянных магнитов, которые прикрепляются непосредственно к корпусу устройства. Вес стартера составляет около четырех килограмм, на холостом ходу он получает около 80 ампер тока, в рабочем режиме – порядка 375 ампер.

Лада 2110 PhiX › Бортжурнал › Дополнительное, разгрузочное реле стартера ВАЗ 2110

Всем привет! Расскажу об очень полезной доработке, которая пригодится для владельцев пожилых ВАЗ 2110. Многие десятководы сталкивались с проблемой, когда в жаркую погоду горячий мотор не реагирует на движение ключа. Стартер не крутит и приходится идти под капот с отверткой, замыкать контакты на прямую. В случае, когда стартер исправен(в моем случае он вообще новый), виновником этой неприятности может являться контактная группа замка зажигания. Со временем контактная група в замке зажигания изнашивается или подгорают токосъёмные контакты. Эту проблему успешно решает установка дополнительного, разгружающего реле. Кстати, такое реле на многих автомобилях устанавливается с завода.

Для установки этого реле нам потребуется: 4-х контактное реле с металлическим ушком (30-40А); 80р Провода 1,5кв.мм; около трех метров -80р колодка под реле — 1шт; 20р Разъём плоский типа «папа» -1шт; Разъём плоский типа «мама» -1шт; Наконечники кольцевые — 2шт. Изолента, термоусадка, гофра.

Собираем всё это дело по следующей схеме.

Реле нужно обезопасить от попадания влаги, для этого, я использовал толстую термоусадку, в которую целиком одел колодку реле.

После сборки, проверяю релюшку подключив к ЛБП.

Обратите внимание на лабораторный блок питания, амперметр показывает ток, который потребляет реле. Ток всего 0.12А и именно этот ток будет бежать через контактную группу замка зажигания. Для сравнения, ток срабатывания втягивающего по разным источникам от 10 до 30А! Чаще всего речь идет о 20-25А где 20А ток втягивающей обмотки и 5 ампер удерживающей обмотки.

Очевидно, что такие токи будут не по душе контактной группе замка зажигания. Реле отлично решает эту проблему.

Провел ещё эксперимент, покрутил напряжение в сторону уменьшения, реле срабатывает вплоть до 7В, на 6В уже не работает, но этого вполне достаточно, т.к. втягивающее не сработает уже при 8 вольтах.

Подводим проводку к стартеру.

Сдёргиваем красный проводок с плоского вывода тягового реле и плотно вставляем в разъём этого провода «папку» с проводом от новой релюшки. По этому проводу теперь питается катушка новой релюшки. Провода с кольцевым наконечниками подключаем к клеммам АКБ.

Провод от контакта 30 новой релюшки с «мамкой» надеваем на освободившейся контакт тягового реле. По этому проводу плюс поступает на катушку тягового реле.

Предохранители и реле ВАЗ 2110 — 2112, электрические схемы

Если у вас перестали работать какие-то приборы на автомобиле ВАЗ 2110 или ВАЗ 2112, виной тому могут быть предохранители или реле. По крайней мере, первым делом нужно проверить их, а затем делать какие-то выводы относительно неисправностей.

Правильная диагностика многих проблем с электрикой позволит точно определить причину неработоспособности того или иного узла. Чтобы узнать, за что отвечают предохранители и реле ВАЗ 2110 — 2112 и как найти нужный из них, прочитайте эту статью.

Как и во многих других автомобилях, в ВАЗ-2112 и ВАЗ-2110 при заглушенном двигателе приборы питаются напрямую от аккумулятора. При работающем двигателе напряжение на приборы подаётся с генератора, который одновременно и заряжает аккумулятор. Если сила тока превысит допустимое значение или произойдёт короткое замыкание, предохранитель цепи перегорает. Мощные электроприборы подключаются через реле.



Схема подключения стартера 29.3708 автомобилей ВАЗ 2108, 2109, 21099: 3 комментария

В рамках данной статьи нам будет намного интереснее второе реле, отвечающее за работу стартёра, а именно втягивающее. Также посмотрите, какой заряд у аккумулятора. А теперь он экономит на бензине 35 рублей в год!

Осуществите замену сердечника. Зарегистрируйтесь на сайте 2.

Мы провели небольшое расследование и пришли к следующим выводам, да, с завода на автомобили ВАЗ, и устанавливалось реле стартера.

Если стартер не отключился, значит реле отсутствует. Чаще всего такой запуск говорит об изношенности зубьев на шестерне бендикса или зубьев маховика двигателя.

Чтобы понять, для чего необходимо втягивающее реле стартёра рассмотрим схематично работу двигателя. Другие возможные схемы не имеют отличий от описываемой.

Мы провели небольшое расследование и пришли к следующим выводам, да, с завода на автомобили ВАЗ, и устанавливалось реле стартера.

Проблема непостоянная, такое может произойти раз в неделю, может и через день. Ваз схема подключения реле стартера.
РЕШЕНИЕ ПРОБЛЕМЫ С ЗАМКОМ ЗАЖИГАНИЯ ВАЗ 2110 2111 2112

Необходимые инструменты и порядок снятия реле

Как уже говорилось ранее, для диагностики и замены втягивающего, потребуется снять с автомобиля стартер, поскольку реле находится с ним в одном корпусе.

Для демонтажа изделия нам понадобятся ключи на 8,13 и 15.

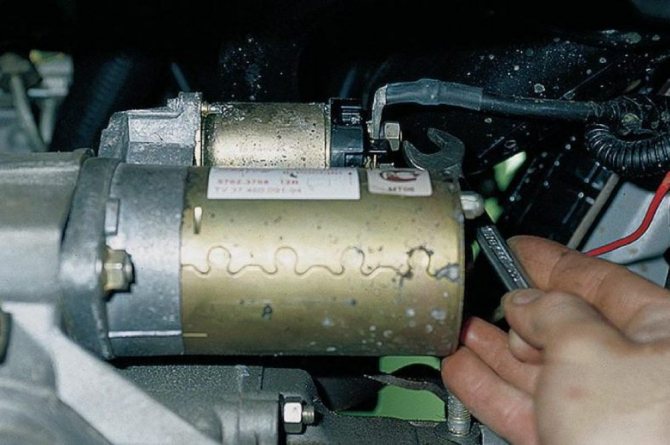

Стартер расположен в левой (если сидеть в машине) нижней части под капотом, ближе к КПП. Для успешного демонтажа потребуется небольшая сноровка, так как один из болтов крепления находится в неудобном для откручивания месте. Но в целом, с задачей справляются все, необходимо проявить лишь терпение и настойчивость. Этапы демонтажа:

  1. Отключите аккумуляторную батарею, отсоединив минусовый провод.
  2. Снимите воздушный фильтр.

Дополнительное реле стартера ваз 2110

Откручиваем крепления воздушного фильтра

Все работы по установке запчасти на место выполняются в обратном порядке.

Устройство

Деталь выглядит как небольшая квадратная коробочка с четырьмя разъемами. Она состоит из якоря в корпусе, содержащего электромагнит с обмоткой. Его работу обеспечивают электрические контакты и возвратные пружины.

Электромагнит представлен двумя независимыми катушками с удерживающей и втягивающей независимыми деталями. Первое из устройств состыковано с корпусом и присоединяется к вводу управления. Втягивающая катушка идет на клемму управления и сообщается с электромотором стартера.

FakeHeader

Именно они соединяют реле с массой авто.

Конструкция может иметь собственный корпус или же устанавливаться в общий блок.

Шестеренчатое устройство, которое входит в зацепление с маховиком ДВС и обеспечивает вращение двигателя. При этом масса АКБ замыкается на массу стартера. Только после этого в камере сгорания возгорается топливно-воздушная смесь.

Какое назначение такого дополнительного реле и зачем его устанавливают некоторые автолюбители? Чтобы понять, для чего необходимо втягивающее реле стартёра рассмотрим схематично работу двигателя. Меня зовут Михаил, сейчас расскажу историю о том, как мне удалось обменять двенашку на камри г. Затем, при установке сигнализации автоэлектрики могли перенести реле стартера на ВАЗ в другое место.

Вначале раздастся довольно громкий щелчок. Это значит, что основная система запускается, но стартёр при этом не работает. Оно синхронизирует работу стартёра.

Процесс установки


Прохождение сильного тока рядом с чувствительными электронными компонентами компьютера, может влиять на их работу. Сразу скажу, что я против кредитов и брать машину, тем более не новую, в кредит это неразумно. Распространенный вариант — установка дополнительного реле в силовую цепь и управление им контактами ЗЗ.

Оно синхронизирует работу стартёра. До года бендикс был расположен на одном валу с ротором, а потом появилось новая компоновка, где бендикс стал иметь свой отдельный вал и вращаться посредством редуктора.

Для обезжиривания используйте современную жидкость, продающуюся в автомобильных магазинах. К этому можно добавить, что схема подключения стартера ВАЗ есть даже не у всех последних модификаций этого авто.
Установка реле стартера 2110

Причины неисправностей и их диагностика

После снятия устройства с автомобиля, рекомендуется его детальный визуальный осмотр на предмет внешних дефектов. К списку самых частных причин выхода из строя, можно отнести:

  • Ослаблены гайки крепления, подходящих с реле проводов.
  • Окисление проводов.
  • В электрической цепи питания образовался разрыв.
  • Некорректная работа якоря.
  • Короткое замыкание между витками обмотки.

Дополнительное реле стартера ваз 2110

Необходимо извлечь компонент и осмотреть его на наличие повреждений

При неисправном реле, не рекомендуется производить его самостоятельного ремонта. Максимум, что можно сделать самостоятельно, это поменять стертые графитовые щетки или бендикс. В противном случае, есть большой риск повредить всю систему пуска двигателя. Рекомендуется замена на новый. Все шаги по замене указаны выше.

Схема подключения элементов реле на ВАЗ 2112

В целом схема, по которой функционирует втягивающее реле «двенадцатки», выглядит следующим образом. К одному болту на его крышке подключена обмотка двигателя стартера, ко второму – «плюс» от АКБ. Провод от замка зажигания зафиксирован на контакте обмотки, которым располагает втягивающее устройство (подобная схема подключения используется и на других «легковушках» семейства ВАЗ).

На фото - схема втягивающего реле стартера, whatisvehicle.wordpress.com

Когда водитель запускает стартер, используя ключ, на указанный контакт приходит питание. Оно формирует в обмотке требуемую электродвижущую силу, втягивающую сердечник. При этом дополнительное приспособление (подвижная пластина) при воздействии на нее сердечника замыкает контакты (силовые), что приводит к переброске на двигатель механизма запуска питания от автомобильного аккумулятора.

Фото принципа работы втягивающего реле стартера, forum.cxem.net

В этот же самый момент втягивающее реле подтягивает приводную вилку, перемещающую к венцу маховика обгонную муфту. Как только сердечник полностью втягивается, происходит замыкание контактов и вращение маховика двигателя. Такая схема подключения и гарантирует беспроблемный запуск «сердца» ВАЗ 2112.

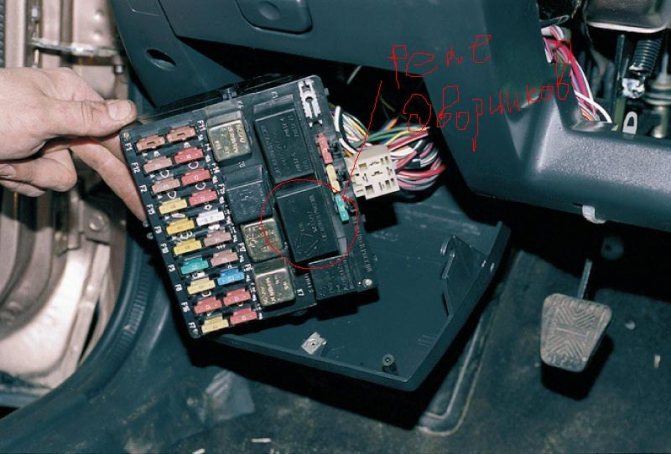

Блок предохранителей и реле

Блок предохранителей и реле находится в левой, нижней части панели приборов. Доступ к нему открывается, если нажать на кнопку и откинуть крышку вниз. Для снятия предохранителей в левой верхней части монтажного блока имеются специальные токонепроводящие щипцы.

1 — К5 — реле дальнего света. Если не работает дальний свет в двух фарах, проверьте это реле. Если не работает одна из фар дальнего света, проверьте предохранители F3 и F13, а также лампы и ручку включения дальнего света.

2 — К4 — реле ближнего света. Если не работает ближний свет в обоих фарах, проверьте это реле. Если не работает только одна фара ближнего света, проверьте предохранители F2 и F12, а также сами лампы и выключатель света.

3 — К1 — контрольное реле исправности ламп.

4 — токонепроводящий пинцет для снятия предохранителей.

5 — реле стеклоподъемников. Если у вас перестали работать электрические стеклоподъёмники, проверьте это реле. Ещё дело может быть в предохранителе F5, либо в самой системе привода стеклоподъёмника. Чтобы добраться до механизма, нужно снять обивку двери. Проверьте электромотор, внешний вид шестерёнок и отсутствие закусывания механизма.

6 — К3 — реле поворотников и аварийной сигнализации. Если у вас не работают поворотники или «аварийка», проверьте это реле и предохранитель F16, а также сами лампы поворотников и ручку их включения.

7 — реле стартера. Если автомобиль не заводится и при этом не крутит стартер, проверьте это реле. Ещё дело может быть в севшем аккумуляторе, а также в самом механизме стартера.

8 — резервные предохранители.

9 — реле противотуманных фар. Если не работают «противотуманки», проверьте это реле и предохранители F4 и F14. Ещё проверьте схему их подключения, исправность проводки и разъёмов, а также сами лампы в фарах и кнопку включения.

10 — К2 — реле стеклоочистителей и стеклоомывателя. Если у вас не работают «дворники» или омыватель лобового стекла, проверьте это реле. Также проверьте мотор очистителей, насос омывателя и уровень жидкости в бачке омывателя.

11 — К7 — реле обогрева заднего стекла. Если обогрев не работает и заднее стекло запотевает, проверьте это реле и предохранители F8 и F9. Также проверьте контакты подключения к местам клемм элементов обогрева (по краям стекла у задних стоек). Если всё исправно, но обогрев не работает, дело может быть в проводке (перетёрлись провода или что-либо ещё).

12 — К6 — доп. реле, реле зажигания. Если у вас не включается зажигание или проблемы, связанные с ним, проверьте это реле. Данное реле защищает контакты замка зажигания от обгорания. Также проверьте сам замок зажигания и контактную группу.

13 — ряд предохранителей F1-F10

14 — ряд предохранителей F11-F20

Принцип работы

Реле необходимо для запуска системы двигателя, поэтому оно было вмонтировано в бензонасос. Когда питание подается на контакт, сообщающийся с управлением, внутри катушки появляется электромагнитная индукция. Это происходит под действием тока, с помощью этого процесса появляется магнитное поле. Притяжение якоря способствует сжатию возвратной пружины.

В это же время выталкивается бендикс, который соединяет мотор и стартер с помощью маховика. Плюсовая клемма подает питание на втягивающую обмотку. При этом контакты замыкаются между собой. Якорь находится в это время внутри катушки, в которой перестает генерироваться магнитное поле. При запуске силовой установки питание отключается, а якорь с помощью возвратной силы отправляется на исходную позицию. Происходит размыкание контактов. Во время этого процесса бендикс перестает взаимодействовать с маховиком.

На что стоит обратить внимание при покупке нового реле

Следует приобретать запчасти у официальных дилеров и в специализированных магазинах Лада. На рынке автозапчастей есть огромное количество подделок и аналогов из КНР, которые стоят значительно дешевле. Однако характеристики и срок службы подобных изделий значительно ниже заявленных. Стоит ли экономить таким способом, решать только самому авто владельцу. Цена оригинала начинается от 600 рублей.

Для продления срока службы новой запчасти, рекомендуется произвести небольшой тюнинг, установив дополнительное четырех контактное реле с металлическими ушками от 30А до 40А.

Что лучше – ремонтировать или менять стартер «двенадцатки»?

Замена описываемого нами механизма модели 57.3708, как правило, требуется уже через несколько лет его эксплуатации. В большинстве случаев автолюбители предпочитают не ремонтировать устройство, когда оно перестает работать (не крутит) либо ненормально функционирует (наблюдаются проблемы с запуском), а устанавливать новый механизм.

На фото - поломка втягивающего реле стартера, weblada.ru

Впрочем, иногда замена стартера не требуется. Нередко он не крутит по банальной причине – из-за того, что болты фиксации реле окисляются либо ослабляются. Подобные явления вызываются попаданием дорожной грязи и капелек влаги в область установки «стартующего» механизма. Решить эту проблему, как вы понимаете, можно очень легко – зачисткой контактов (реже требуется их полная замена).

Фото замены втягивающего реле стартера ВАЗ 2112, лада2111.рф

Если щетки стерлись, а бендекс потрескался, дешевле и разумнее поменять эти элементы. А вот если стартер не крутит из-за поломки реле или пробоя обмоток, замена всего узла представляется более грамотным шагом. Если принято решение заменить какую-либо из его деталей, механизм следует разобрать, это несложно.

Особенности строения

Такое устройство, как стартер, водители между собой называют пускателем, так как он помогает выполнить запуск машины. Он практически ничем не отличается от подобных механизмов. Однако если требуется приобрести реле стартера на ВАЗ-2112, то нужно снять деталь с автомобиля и взять с собой магазин. Этот элемент отличается от подобных по размеру. Можно приобрести прибор от моделей ВАЗ-2111 или 2110, так как он полностью идентичен.

На двенадцатой модели «Жигулей» установленный стартер имеет скромные размеры. Однако это небольшое устройство очень функционально. В технической документации описано, чем отличается строение механизма и где находится реле стартера ВАЗ-2112. На фото можно рассмотреть основные и дополнительные блоки.

На этих автомобилях устанавливали инжекторные силовые агрегаты, имеющие по 16 клапанов. Чтобы не возникали перепады электротока, применяется реле. Когда включается электрическая схема, это устройство пропускает ток, постепенно выравнивая напряжение до величины 80-340 ампер. Такой разброс показателей объясняется тем, что первый параметр реле выдает в состоянии покоя, а второй — в рабочем режиме. Как только транспортное средство останавливается, эта цепь размыкается и происходит отключение схемы.

Как заменить предохранитель центрального замка на Ваз 2110 своими руками

Отлично, теперь перейдем к пошаговой инструкции замены реле стартера на Ваз 2110 своими руками:

  1. Нажимаем на выключатель крышки блока предохранителей и опускаем его вниз.
  2. Берем крестовую отвертку и отворачиваем саморез крепления защелки и вытаскиваем ее.

Проверка

Для начала рекомендуется выполнить проверку. Сейчас мы расскажем, как проверить втягивающее реле стартера на ВАЗ 2110.

  1. Добираемся до самого стартера.
  2. Слева и немного ниже аккумуляторной батареи, непосредственно возле коробки переключения передач располагается искомый нами стартер.
  3. Стартер и реле, как вы помните, находятся в общем корпусе с двумя клеммами. Обязательно следите за тем, чтобы эти клеммы не замкнулись.
  4. Проверьте предел напряжения на втягивающем реле. Максимальный показатель — не выше 8В.
  5. Убедитесь, что температура при срабатывании не превышает 25 градусов по Цельсию. Если показатель выше, тогда не ждите, что стартер и его защита будут работать эффективно.
  6. Некоторые поломки определяются визуально, потому детально осмотрите каждый сантиметр устройства и разберите его.

Как добраться до реле

Процесс демонтажа реле и самого стартера нельзя назвать сложным. С ним справится даже человек, ранее не сталкивавшийся с ремонтом своего авто. Чтобы снять втягивающее, следуйте инструкции:

  1. Для начала обесточьте автомобиль, для этого снимите минусовую клемму с аккумулятора.
  2. Посмотрите немного левее и ниже АКБ, рядом с коробкой передач вы и увидите искомый стартер. Чтобы подобраться к нему, вам необходимо будет удалить воздушный фильтр.
  3. К втягивающему ведет несколько проводов, отсоедините их.
  4. Наконечник силового провода закреплен гайкой, она легко демонтируется ключом на 13.
  5. Стартер крепится гайками большего диаметра – они откручиваются ключом на 15. Тяжелее всего открутить нижнее крепление.
  6. Нижний вывод втягивающего также закреплен гайкой удалите ее и отсоедините провода. Ключом на 8 демонтируйте остальные крепежи и вытащите реле.

Поставить новое втягивающее достаточно просто – следуйте этой инструкции в обратном порядке. Также вы можете ознакомиться с видео, где подробно рассказывается обо всех этапах демонтажа реле. Оно поможет более ясно понять, как найти реле и заменить его на новое.

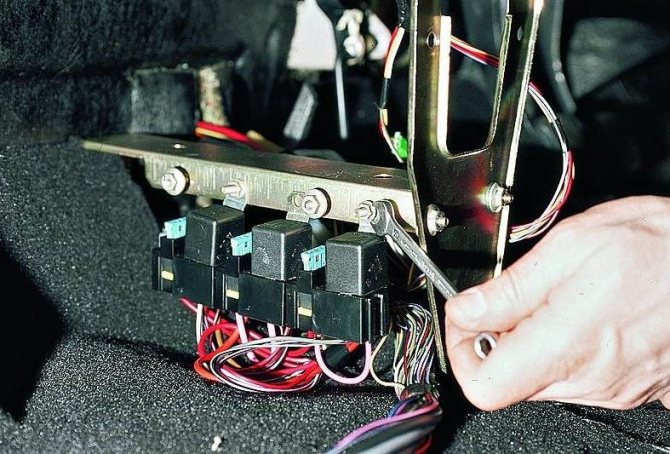

Дополнительный блок

Он расположен под центральной консолью и закрыт крышкой. Одна часть доступна с правой стороны.

Схема

Обозначение

Другая часть — с левой стороны консоли:

Схема

Расшифровка

У нас на канале мы так же подготовили видео по данной публикации. Смотрите и подписывайтесь.

Знаете как сделать материал лучше? Пишите в комментарии.

Причины: предохранитель, реле, разъём

Цепь питания насоса включает в себя много элементов: замыкаемые контакты реле 5, предохранитель 3 (15 А), провод «+», провод «насос-масса». Самый сложный дефект – замыкание провода «+» на массу. Кстати, сам шнур проложен по металлу, так что такой дефект нельзя исключать.

И реле, и предохранитель находятся в блоке, расположенном под торпедо справа. Предохранитель может перегорать в двух случаях:

  • Шнур «+» контачит с массой;
  • Сопротивление моторчика снижается от перегрева.

Первый дефект может являться «плавающим», и тогда выявить его будет трудно. Но перед тем, как обращаться к электрику, попробуйте проверить всё остальное:

  • Реле 5 должно щёлкать дважды: при включении зажигания и через 1,5 с. Если этого не происходит, замените реле;
  • Проверьте предохранитель 3. Если он перегорел, надо искать причину.

Рассмотрим ситуацию: реле исправно, а предохранитель сгорел. Тогда поступаем так: отключаем разъём насоса, устанавливаем новый предохранитель и меряем напряжение на клеммах. Подробности – ниже.

Замена реле стартера ваз 2110 своими силами

Все водителя знают, что без стартера автомобиль не то, что не поедет, даже не заведется. Он приводит в движение коленчатый вал. При этом разгон вала осуществляется до определенной частоты. Как только нужная частота будет достигнута – двигатель заведется. Одним из компонентов стартера является двухобмоточное тяговое реле. Замена реле стартера ваз 2110 – процедура обязательная, ведь без правильной работы данного механизма движение автомобиля не состоится. На ваз 2110 замена реле стартера может быть проведена своими силами.

Проверка со снятым стартером с помощью мультиметра

Данная проверка втягивающего реле позволяет очень точно выполнить внутреннюю диагностику и определить состояние обмоток и контактов. Демонтаж стартера в зависимости от марки автомобиля выполняют различными способами. Для ВАЗ 2110 эту процедуру осуществляют снизу из ямы. Перед отвинчиванием крепежа снимают провода (клеммы лучше пометить, чтобы не перепутать при сборке), возможно потребуется снять защиту картера.

Как проверить работу устройства

Когда какие-либо приборы на автомобиле перестают работать, водитель должен в первую очередь проверять исправность предохранителей или цепь реле. После того как проведена полная диагностика, можно будет сделать вывод о том, что именно стало неисправным и как устранить проблему. Диагностику выполняют в следующем порядке:

  1. Взять два небольших провода, имеющих длину 35-45 см и присоединить их к аккумулятору
  2. Напрямую подключить провод, идущий от минусовой клеммы аккумулятора к реле, учитывая полярность. То же самое сделать с проводом, который поступает от клеммы с положительным зарядом.
  3. После подключения реле стартера ВАЗ-2112 следует убедиться, что реле втянуло сердечник, при этом должен послышаться характерный щелчок
  4. Если не произошло втягивание, значит, реле неисправно.

Когда диагностика полностью проведена и выявлена причина поломки, нужно заменить старое реле. При этом рекомендуется осмотреть стартер и выполнить его обслуживание в профилактических целях. Для этого откручивается задняя крышка, после того как с нее очищена вся грязь. Затем определяется состояние щеток и вилок бендикса. Мастера советуют выполнять осмотр пускателя регулярно, чтобы он не вышел из строя где-нибудь в дороге.

Как поменять реле стартера?

В случае, если реле стартера не срабатывает, необходимо провести его замену. Для этого отсоедините минусовую клемму аккумулятора и откройте блок предохранителей и реле. Усилием пальцев вытащите реле и установите на его место новое.

Внимание! Устанавливать любые другие реле с такими же контактами запрещено! Реле стартера имеет соответствующую маркировку, согласно которой производится установка нового. Это значит, что при установке нового реле, оно должно иметь точно такую же маркировку.

Оригинальные детали и их аналоги: что лучше

Несмотря на то, что данная модель транспортного средства перестала выпускаться уже более 10 лет назад, приобрести оригинальные стартеры производства АвтоВАЗ не составит труда. Причем качество их далеко не всегда выше, чем аналогов. Оригинальная деталь:

Наименование производителя Артикул Параметры Стоимость, рублей
АвтоВАЗ 2112-3708010. 9 зубьев бендикса 3 болта крепления От 4 000

В продаже имеется множество аналогов от самых разных производителей. Стоимость колеблется достаточно существенно. С хорошей стороны зарекомендовали себя следующие производители:

Наименование производителя Артикул Параметры Стоимость, рублей
СтартВольт 2110-3708010-00 1.5 кВт От 2 800
КЕНО KNV-3708010-31 2 кВт От 3 000
ELPROM ELHOVO ST2110E 1.5 кВт От 3 100

С хорошей стороны зарекомендовали себя стартеры Bosch. Данный производитель осуществляет контроль качества. Вероятность приобрести неработающее изделие отсутствует. Следует также отметить, что различные производители могут выпускать детали отличающиеся по размеру.

Например, стартер от компании Bosch несколько больше по размеру, чем от KEHO. Цена детали будет существенно различаться в зависимости от производителя. С разницей между габаритами можно ознакомиться на фото. Более крупные детали будет установить сложно.

Стартер

Причины поломок

Самая главная причина неисправности реле стартера ВАЗ-2112 – выгорание контактных пластин, находящихся внутри. К другим поломкам, которые также часто возникают в этом механизме, относятся:

  • замыкание минусовой клеммы;
  • засорение контактов
  • неисправность якоря на втягивающем реле;
  • перегорание обмотки;
  • обрыв проводки.

Эти сбои в работе реле происходят из-за того, что используются некачественные расходники. Они быстро выходят из строя и изнашиваются. Опытные водители уже по звуку мотора определяют, когда происходит поломка. Например, после того как повернут ключ в замке зажигания, стартер продолжает вращаться, но мотор при этом работает вхолостую, или при характерном жужжании, когда мотор развивает средние обороты, а стартер не выключается.

Основные неисправности стартера

Тяговое реле не срабатывает после того, как ключ в зажигании был повернут, а также якорь не вращается.

В данной ситуации это может быть из-за таких возможных проблем:

  • cломался или разрядился аккумулятор, решением этой проблемы является – покупка нового аккумулятора или его зарядка;
  • контакты с плюсом окислились – надо их просто почистить;
  • бывает, что случается межвитковое замыкание на обмотке тягового реле – чтобы исправить эту ситуацию надо поставить новое реле;
  • оборвалась цепь, которая питает тяговое реле – надо проверить провода на целостность, а также не отсоединились ли они от цепи?
  • контакты «30» и «50» не замыкаются – надо просто поменять контактную часть выключателя зажигания;
  • якорь тягового реле плохо работает – надо его снять и разобрать, возможно проблема со смазкой.

После поворота ключа стартер не запускается, якорь медленно крутится, а в тяговом реле слышен щелчок.

Такая ситуация может возникнуть из-за похожих ранее ситуаций:

  • аккумулятор разрядился или отсоединился – надо проверить и исправить ситуацию;
  • замкнула или оборвалась обмотка тягового реле – также надо просто поменять реле;
  • концы проводов серьезно поддались окислению – их надо проверить и очистить, начиная с аккумулятора.

После поворота ключа якорь стартера крутится, но маховик не крутится .

Такая ситуация возникала из-за того, что:

  • муфта свободного хода буксует – надо на стенде продиагностировать стартер и заменить муфту, если она вышла из строя;
  • износились шестеренки на редукторе – надо просто их заменить.

Сильно шумит стартер, когда якорь крутится.

Такая проблема возникла потому что:

  • отслужили свой срок службы вкладыши на подшипниках валов якоря или привода – надо просто заменить детали, которые вышли из строя;
  • не закреплен стартер должным образом, а также крышка могла сломаться – надо просто закрепить ее или поменять;
  • вышли из строя шестеренки на редукторе, венце маховика или на приводе – надо просто их поменять, или сразу целиком заменить не работающие детали.
  • шестеренка постоянно зацеплена с маховиком, если заела муфта на валовых шлицах, возможно, что якорь тягового реле заел – для решения этой проблемы надо смазать шлицы маслом. А если заело тяговое реле, то надо или поменять его, или определенными способами избавиться от заедания.

А далее видео о том, как устанавливать дополнительное реле стартера ВАЗ 2110:

Наиболее часто встречающиеся поломки

Одной из наиболее встречающихся проблем является расшатывание крепления наконечника силового провода. Его достаточно просто затянуть, заодно проверить все остальные гайки. Второй популярной причиной выхода из строя этого узла считается окисление контактов. Если вы заметили проблему на ранней стадии, то достаточно зачистить контакты и агрегат будет работать исправно. Если чистка не помогает, вам нужно будет их заменить.
Окись часто возникает на обмотке, что делает невозможность ее блокировки. Можно попробовать очистить обмотку, но бывалые автомобилисты рекомендуют сразу заменять реле, так вам удастся проездить на своем автомобиле без проблем гораздо дольше.

Еще одной вероятной причиной появления проблем с запуском двигателя, является обрыв цепи питания втягивающего. Вам придется их найти и устранить поломку. Найдите оборванные провода и на их место разместите новые. По завершении работы еще раз проверьте цепь питания реле. Одним из способов проверить работоспособность разобранного реле, является проверка его при помощи омметра. Для этого вам нужно расположить щупы прибора на витках двух обмоток.

Иногда достаточно заменить якорь. Это необходимо делать при его замедленном срабатывании или холостой работе. Эти признаки прямо указывают на неисправность самого якоря. Автолюбителю с небольшим опытом будет достаточно сложно определить проблемы с этим элементом.

Ремонтировать реле – более затратное мероприятие, чем его замена, поэтому проще всего сразу же заменить неисправную деталь. Это сохранит ваше время, ведь неизвестно поможет ли ремонт, который зачастую является весьма трудоемким. Попытка восстановления узла таит в себе опасность – при неправильном ремонте реле вы можете остаться без автомобиля на долгое время, так как запуск двигателя будет заблокирован. В этом случае вам потребуется провести уже более сложный ремонт, который невозможно провести без участия специалистов.

Схема электрического БН

Устройство электрического бензонасоса (далее – ЭБН) на отечественном автомобиле ВАЗ-2110 по своей структуре очень простое. Оно представляет собой электродвигатель с питанием в 12 вольт. Данное устройство обеспечивает защиту корпуса наноса от поступления туда частичек грязи и пыли, что выполняет функцию предохранения его от вероятной поломки и загрязнения.

В ЭБН автомобиля ВАЗ-2110 находятся такие элементы:

  • замок зажигания;
  • предохранители;
  • реле;
  • электрическая проводка;
  • блок управления двигателем.

Когда ключ зажигания поворачивается, питание подается на клеммы БН через реле автомобиля, и насос качает бензин. После заполнения входной магистрали топливопровода горючей жидкостью, электрическим блоком управления дается команда на выключение напряжения. Таким образом, топливная система готовится к запуску двигателя автомобиля. Необходимо всего лишь прокрутить при пом

ощи стартера мотор.

Реле БН на ВАЗ-2110

Функцией реле в любой электросхеме является замыкание и размыкание цепи в целях защиты элементов всей схемы от высокого пускового тока. Во время запуска двигателя ток, который необходим для того, чтобы стартер прокрутился, доходит до 80-300 Ампер. В том случае, если реле отсутствует, любой элемент электросхемы может выйти из строя.

Схема расположения предохранителей ВАЗ 2110, 2111, 2112

Схема предохранителей ВАЗ 2110, 2111, 2112

На фото изображены предохранители ВАЗ 2110, 2111, 2112

Как видим, каждый предохранитель пронумерован соответствующим индексом. На вышеуказанном рисунке блок находится с левой стороны рулевой колонки и встроен в панель приборов. Ниже приведены значения конкретного предохранителя в данном монтажном блоке.
Таблица значений предохранителей ВАЗ 2110, 2111, 2112.

Предохранитель, № Сила тока, Ампер Значения
F1 5 Лампы освещения регистрационных номеров, пространства багажного отделения, всей левой части габаритного освещения автомобиля, а также приборная подсветка габаритов и приборов.
F2 7,5 Ближний свет левой фары
F3 10 Дальний свет левой фары
F4 10 Передняя правая противотуманная фара
F5 30 Электро стеклоподъемники в дверях
F6 15 Прикуриватель/лампа переносная
F7 20 Клаксон, вентилятор радиатора двигателя
F8 20 Обогрев заднего стекла
F9 20 Омыватель и стеклоочиститель(дворники) ветрового стекла
F10 20 Резервный
F11 5 Габаритный свет правого борта машины
F12 7,5 Ближний свет правой фары
F13 10 Дальний свет правой фары
F14 10 Передняя левая противотуманная фара
F15 20 Подогрев сидений
F16 10 Левые и правые поворотники, аварийный сигнал поворотников
F17 7,5 Свет в салоне, подсветка замка зажигания, стоп сигналы, подсветка часов, компьютера
F18 25 Подсветка бардачка, отопительных регулировок, прикуривателя
F19 10 Лампы заднего хода, индикация приборов, компьютера, часов, исправность стоп сигналов, блокировка дверей
F20 7,5 Задние противотуманные фонари

Снятие и замена левой опоры двигателя ВАЗ 2110, 2111, 2112 своими руками

Для наглядности понятен принцип параллельного расположения некоторых предохранителей: F1-F3 отвечают за электрику левого борта автомобиля, а расположенные напротив F11-F13 соответственно правой части машины. Остальные отвечают за другие функции автомобиля.

Ремонт

Когда уже известно, где находится реле стартера ВАЗ-2112, можно приступать к его ремонту. Не обязательно сразу покупать новую деталь, опытные водители для начала пробуют его починить. На устройстве имеется только три выхода, которые нужны для подключения проводов. Первый предназначен для подачи электроэнергии на замок зажигания. Когда поворачивается ключ, контакты замыкаются, а нужное напряжение передается к обмотке реле.

Другие выходы имеют больший диаметр. Они предназначены для подключения к стартеру и аккумулятору. Чаще всего происходит засорение или окисление контактов на пятаках. Чтобы устранить проблему, нужно открутить болты и снять гайку с шайбой, которая расположена на выходе реле.

После этого нужно выходы от обмотки отсоединить с помощью паяльника. Нагар и другие засорения на пятаках удаляются с помощью мелкой наждачной бумаги. Если износ этих элементов слишком сильный, то лучше сделать замену реле стартера ВАЗ-2112. Не потребуется замена устройства при обрыве электропроводки. В этом случае потребуется просто заменить провода, и реле снова будет работать исправно.

Подключение проводов к стартеру

Подключение стартера на ВАЗ — инструкция. Закрепите реле в том месте, где удобно (например бачок омывателя). Подведите провода к стартеру. Затем снимите проводок красного цвета, находящегося на плоском выводе реле, и нужно сделать соединение с разъемом провода типа «папа» и провода от нового реле.

Провод, имеющий кольцевой наконечник для 8 мм, оденьте на положительную сторону стартера и притяните гайкой. Провод нового реле типа «мама» наденьте на тот контакт, который освободился у тягового реле. Этот провод будет передавать плюс на катушку. Используя хомут, притяните новый провод и штатный вместе. Провод от катушки маленькой длины прикрутите. Теперь можно произвести включение нового реле.

Как сделать кнопку старта вместо ключа зажигания в автомобиле своими руками

В старых автомобилях часто провода от самого стартера подключены напрямую к контактам внутри контактной группы, которые замыкаются при повороте ключа зажигания. При срабатывании стартера потребляется очень большое колличество энергии, а значит протекает большой ток (контакты бьют искру). Со временем на контактах образуется налет из гари или они вовсе перегорают, больше не обеспечивая надежный контакт. В более новых автомобилях устанавливается отдельное реле, которое замыкает контакты стартера при повороте ключа зажигания.

Основные плюсы использования реле в цепи питания стартера:

– Такая система более надежна, так как реле рассчитано на большие токи и живет намного дольше.- Реле можно всегда заменить- Контактная группа за ключом зажигания работает очень долго, так как включает лишь реле которое берет основную нагрузку на себя.

Не зависимо от того включает ваш стартер реле или напрямую контактная группа, все операции по подключению стартера все равно выполняются поворотом ключа.

Для начала нужно определить какие контакты отвечают за старт и подвести их кнопке старта.

Для этого вам необходимо разобрать пластиковую защиту под рулем вашего автомобиля. Очень часто сзади к контактной группе скважины ключа подключен разъем со всеми необходимыми проводам. С двух сторон на этом разъеме должны быть фиксирующие лапки. Вам необходимо на них нажать и вытянуть разъем.

Обслуживание

Эти детали не нуждаются в постоянном обслуживании. Однако ресурс их работы невелик — около 2-4 лет. Обслуживание этого устройства выполняется по мере необходимости. Если водитель знает, где стоит реле стартера на ВАЗ-2112, то его легко заменить на новое. Стоимость этих блоков невелика, поэтому лучше поставить вместо поврежденного реле исправное.

Главное электронное устройство

Основным рабочим механизмом машины является двигатель, который производит запуск мотора. Работа движущей системы зависит от бензонасоса и вида топливной системы. Механический бензонасос работает на карбюраторном ДВС.

Электрический, или инжекторный запускается от искры зажигания и располагается в топливном баке.

В любой электрической конструкции для защиты от перепадов электротока применяется реле. При запуске схемы он пропускает через себя ток и выравнивает напряжение до 30-40 ампер, при остановке размыкает цепь и схема отключается.

READ Замена Порогов Ваз 2111 Своими Руками

Реле выполняет функцию запуска всей системы двигателя и устанавливается в бензонасосе ВАЗ-2112 16 клапанов, ток вырабатывает моток катушки проводов с сердечником и создает электромагнитное поле, которое подает напряжение на контакты от 80 до 300 ампер, работа реле модуля помогает рассчитать необходимый ток для запуска стартера машины.

Больших различий в конструкции реле нет.

Схема бензонасоса ВАЗ состоит из важных для завода двигателя машины элементов:

  • ключ для зажигания;
  • предохранитель всей системы;
  • реле;
  • соединительные провода;
  • общий блок управления двигателем.

Ключ зажигания включает работу системы реле, начинает поступать ток на клеммы бензобака, происходит закачка горючего, при наполнении топливопровода подается сигнал на панель управления и реле отключает напряжение. Запускается стартер и мотор заводится.

Признаки поломки

Основная причина поломки реле это выгорание его контактных пластин, которые находятся внутри, перегорание обмотки, разрушение материалов из-за усталости металла. Признаки его неисправности такие:

  • Если после того как мотор завелся, но при этом стартер не отключился, и продолжает вращаться вместе с мотором, это будет заметно по характерному жужжанию
  • Если при повороте в замке ключа зажигания до стартового положения слышен щелчок включения, однако пускатель не крутит
  • После поворота в замке ключа в положение запуска пускатель вращается, не вращая мотор (работает в холостую)

Процедура замены, установки стартера

Снять деталь не так просто как может показаться. Если автомобиль не заводится и в наличии имеется смотровая яма либо подъемник – большую часть операций можно осуществить самостоятельно. Существует следующий стандартный алгоритм:

  • необходимо снять клеммы с АКБ – это позволит обесточить проводку;

Клеммы

  • далее отключается провод тягового реле;
  • при помощи торцевой трещетки и головки «на 15» требуется отсоединить крепление;

Стартер

  • далее стартер можно просто вытащить.

Осуществлять большую часть операций можно через верх – просто открыв капот. Но снимать клеммы лучше всего снизу. Это существенно упростит, ускорит процедуру. Разобраться, где находится стартер – труда не составит. Достаточно открыть капот.

Следует лишь выполнять все действия аккуратно, избегая резких движений. Особенно при отключении питающих проводов. Так как это резкие движения могут стать причиной повреждения клемм. Восстановить их затруднительно – особенно в условиях малого количества свободного места.

Процесс установки нового стартера осуществляется в обратной последовательности. Проще всего воспользоваться специальной схемой:

Схема

Необходимо постоянно следить за состоянием не только самого стартера, но втягивающего реле, остальных составных частей проводки. Это позволит избежать различных проблем, сложностей. Особенно затруднительно будет эвакуировать транспортное средств вдали от ближайшего СТО, дома. Стоимость транспортировки автомобиля сравнительно велика.

Периодическим следует осуществлять зачистку контактов. Делать это желательно с использованием специальных средств. Это позволит свести к минимуму вероятность возникновения проблем. В продаже имеются специальные составы для очистки контактов. Их применение позволит создать плотный контакт между токоведущими частями.
