Схема электронный датчик скорости на ваз 2109

Как подключить тахометр на автомобиле ВАЗ-2109 карбюратор

Тахометр автомобиля является важным элементом контроля технических параметров. В статье дано описание — как подключить тахометр на ВАЗ-2109 с карбюраторным двигателем.

Приборная панель ВАЗ-2109

Также будут рассмотрены неисправности этого устройства, способы их устранения, схема подключения в электрическую цепь автомобиля.

Почему не работает спидометр автомобиля ВАЗ-2109

ВАЗ-2109 является легендарным советским и российским автомобилем. В разные годы он прошел модернизацию от полностью механического до автомобиля с современной электронной начинкой. Статья подробно опишет, почему не работает спидометр на ВАЗ-2109, особенности системы подсчета скорости на разных моделях, причины неисправности.

Назначение

Тахометр служит для визуального контроля количества оборотов силового агрегата, как на холостом ходу, так и во время движения при разных скоростных диапазонах. Водителю удобно контролировать количество оборотов при переключении механической коробки передач, если играет музыка или поврежден глушитель. Кроме контроля оборотов, при помощи тахометра очень легко настроить карбюратор машины. Автолюбителю достаточно настроить карбюратор на положение тахометра в пределах 800 оборотов в минуту.

Распиновка ДС 2109, 2110, 2112, 2114, 2115

Если разбираться с подключением датчика скорости, то есть следующая распиновка, которой следует придерживаться. При этом важно для понимания сути работы ДС изучить принципиальную схему датчика, которая прилагается к данной статье.

Распиновка датчика скорости ВАЗ и схема подключения ДС

Заводской датчик скорости автомобилей ВАЗ изготавливается с некоторыми различиями по подсоединениям к колодочному разъёму. Разъём в виде квадрата используется в комплексах электроники фирмы Bosh. Разъём в виде круга используется в электронных системах типа Январь 4 и GM.

Распиновка датчика скорости ВАЗ и схема подключения ДС

При подключении датчика следует выбирать приборы с такой оцифровкой контактной группы, как «-», «А», «+» (внутреннее обозначение на колодочных контактах) вместо цифровых обозначений типа «1», «2», «3». Кроме того, предпочтение необходимо отдавать устройствам со штоком металлического типа, т. к. штоки из пластмассы весьма недолговечны.

Распиновка датчика скорости ВАЗ и схема подключения ДС

Как он работает

Принцип работы основан на следующем. За каждый пройденный километр пути датчик скорости (ДС) передает на контроллер определенное количество импульсов.

Количество передаваемых за 1 км импульсов — 6004. Чем быстрее движется машина, тем быстрее передаются импульсы. За счет этого контроллер определяет скорость на основе временного интервала между получаемыми импульсами.

Следует отметить, что есть у ДС и дополнительная функция, позволяющая частично экономить топливо для ВАЗ 2109. При движении накатом на скорости более 20 километров в час, контроллер, опираясь на данные от ДС, не открывает подачу топлива.

Расположение

Место расположения датчика скорости практически на всех автомобилях семейства АвтоВАЗ одинаковое.

Расположение ДС Расположение ДС

Особенности

В системе подсчета скорости семейства 09–99, есть несколько конструктивных особенностей. Связаны они с приборной панелью этих автомобилей. В разные годы, производители оснащали эти модели 3 типами панелей. Особенно важно разбираться в их нюансах. От них зависит выбор комплектующих при замене неисправных деталей.

Низкая

Эта приборная панель была первой модификацией. К ее особенности можно отнести отсутствие тахометра. Что касается спидометра, то его система полностью механическая. Работает за счет передаточного вращения от механического привода, через гибкий вал на сам спидометр.

Низкая панель ВАЗ 2109

Автомобили с низкой панелью оснащались гибкими валами (тросами) длинной 80 сантиметров. Также отличается шестерня привода. На ней 8 зубьев, что на 4 меньше, чем у высоких панелей. От количества зубьев на шестерне зависит правильный подсчет скорости движения.

Высокая

Высокая панель пришла на смену низкой. Основным отличием является отсутствие вольтметра и наличие тахометра.

Высокая панель ВАЗ 2109

Система спидометра осталась прежней — механической. Отличие от машин с низкой панелью заключается в длине троса спидометра, она составляет 1 метр. Также в ней используется более длинный шток привода и количество зубьев изменено с 8 до 12. Это существенная разница.

Европанель

Этой панелью оснащаются уже инжекторные модели ВАЗ-2109. Ее особенность является полное отсутствие механических приводов. Система спидометра также модернизированная. Теперь механический привод заменен на магнитный датчик, гибкий вал, электрические провода, а привод самого спидометра стал электронным. Полное отличие от карбюраторных моделей. Работа осуществляется без передаточных вращений, что позволило существенно снизить процент погрешностей при подсчете.

Европанель ВАЗ 2109

Прежде чем разобраться почему не работает спидометр, необходимо понять принцип его действия на автомобилях с разной компоновкой.

Привод спидометра ваз 2109

Что делать если у девятки перестал работать спидометр. При движении Вы не видите своей скорости, соответственно легко можете нарушить скоростной режим. Также не отображается километраж, и Вы не знаете реального расхода топлива своего автомобиля. Да и вообще самому приятней, когда у автомобиля все работает. Механизм измерения скорости у девятого семейства прост (хотя конечно он устарел): в коробку передач вставлена шестерня-вал, которая вращает внешний тросик, который в свою очередь заведен в спидометр на панели приборов автомобиля. Последовательность действий тут должна быть следующая: сначала необходимо определить что вышло из строя — привод спидометра в коробке передач, тросик от коробки к спидометру, либо сам спидометр. Открываем капот, откручиваем крепление привода спидометра в коробке передач.


Привод спидометра


Откручиваем гайку крепления

Открутили, у Вас в руках привод спидометра с подсоединенным к нему тросиком.


Вал шестерня привода спидометра

Кстати через отверстие посадки привода спидометра легко контролировать уровень масла в необслуживаемой коробке передач.


Уровень масла в коробке передач Ваз 2109

Просим кого-нибудь сесть в машину и смотреть на показания спидометра, а сами руками крутим шестерню.


Спидометр Ваз 2109

Если ни километраж ни скорость на панели не меняются, пробуем крутить в другую сторону. Если при вращении шестерни скорость подпрыгивает до 30 км/ч и медленно но верно по сотням метров растет пробег- значит и тросик и сам спидометр исправны. Проблема в приводе спидометра (шестерня — вал, вставленная в коробку). Если зубья шестерни слизаны и деформированы, то необходимо заменить привод. Если же с приводом все в порядке,но при вращении шестерни спидометр ничего не показывает — то проверяем место соединения привод — тросик.


Место соединения привод-тросик

Открутите тросик спидометра и посмотрите на его торец. Он должен быть квадратного сечения, паз в приводе также квадратный, когда тросик плотно сидит в пазу, вращение передается дальше к спидометру.Но сейчас этого не происходит.Скорее всего на торце тросика будут слизаны грани,поэтому привод вращается,а тросик нет. Замена тросика исправит ситуацию,но ненадолго — как показывает практика,через пару месяцев и на новом тросике спидометр перестанет показывать. Поэтому в паз привода необходимо подложить тоненькую прокладку: вырезанную ножницами из пластиковой бутылки. Уплотнив таким образом паз привода,крутящий момент начнет надежно передаваться на спидометр. Если же Вы вращаете тросик спидометра в обе стороны, а скорость и пробег не меняются,необходимо вынуть панель приборов и проверить надежность крепления тросика к ней. Если тросик плотно прижат к панели, то проблема в самом спидометре и необходима его замена.

Принцип работы

Тахометр на ВАЗ-2109 устанавливался только на версиях с высокой и «евро» панелями. На автомобилях с «евро» панелью, тахометр часто электронного типа, и работает в цепи с блоком управления. Модели с низкой панелью такого прибора не имели. Водителю приходилось на слух контролировать величину оборотов силового агрегата.

Принцип работы

Работает система по следующему принципу:

  1. Катушка зажигания получает электрическое напряжение и выравнивает его, преобразуя напряжение величиной до 35 тысяч вольт.
  2. Трамблер автомобиля преобразует напряжение в импульсный ток за счет контактного способа подачи напряжения.
  3. Эти сигналы подаются на импульсный контакт тахометра.
  4. В задней части устройства находится катушка индуктивности, которая в зависимости от величины напряжения импульсного тока, создает магнитное поле. Создаваемое магнитное поле и отклоняет стрелку прибора за счет движения самой катушки.

На карбюраторных автомобилях трамблером создается ровно 2 электрических импульса за полный оборот коленчатого вала на силовых агрегатах с 4 поршнями. Это стоит учитывать, так как установка прибора с 6 цилиндрового автомобиля внесет большой процент погрешности в измерение количества оборотов.

Система очень простая и является аналоговой. На ее работу не оказывают влияния различные датчики или сторонние компоненты цепи. Но и эта система не лишена своих изъянов. Далее будут описаны основные неисправности тахометра ВАЗ-2109.

Признаки неисправности

Если стрелка спидометра остается неподвижной вне зависимости от скорости движения автомобиля, то этот признак неисправности является наиболее специфичным для поломки этого типа. Неисправность элемента может существенно отражаться и на показаниях одометра, который либо полностью перестает подсчитывать пройденные километры, либо его работа становится непостоянной. «Стрелочные» проблемы также могут наблюдаться время от времени. В такой ситуации не всегда виновен датчик скорости. Недостаточный контакт подсоединяемых проводов к клеммам, нередко проявляется таким образом.

датчик скорости ваз 2109 инжектор

Если с датчика поступает сигнал и на ЭБУ двигателя, то симптомы неисправности этой детали могут проявляться в виде нестабильной работы силового агрегата. Особенно будут заметны провалы в работе мотора при резком разгоне. Возможно также увеличение расхода топлива и нестабильная работа двигателя при движении на небольшой скорости. Сложности с запуском мотора и работой его на холостых оборотах также могут являться признаком неисправности ДС ВАЗ 2109.

Что внутри салона

Замена силового агрегата потребует и замены внутрисалонной проводки.

Многие владельцы совмещают этот процесс и с заменой панели приборов на современную:

  1. «высокая» панель от ВАЗ 21099 подходит без изменений;
  2. Панель «ЛЮКС» от модели ВАЗ 2114 подходит в небольшими переделками.

Совет: в интернете достаточно много видео материалов, где подробно описывается процесс доработки панели. Внимательно изучите их все перед началом работ на своем автомобиле.

Схема ВАЗ-2109 старые версии

Схема ВАЗ-2109

Распиновка датчика скорости ВАЗ и схема подключения ДС

Датчик скорости – элемент электронной системы управления автомобиля. Именно от его показаний зависит, сколько топлива будет подаваться, сколько воздуха пойдет в обход дроссельной заслонки при движении на холостом ходу, каковы будут показания спидометра.

Датчик скорости автомобиля ВАЗ базируется на применении эффекта Холла, то есть с прибора на ЭБУ авто передаётся поток импульсов, частота которых пропорциональна величине скорости машины. Электроника авто анализируя поступающие данные подбирает необходимую частоту холостого хода и подает сигнал на прибор, регулирующий частоту холостых оборотов двигателя, который оптимизирует состав воздушно-капельной смеси поступающей в камеру сгорания, минуя заслонку дросселя.

За время прохождения расстояния длиной в один километр датчик скорости транслирует на ЭБУ свыше 6000 импульсов. Исходя из параметров временного анализа межимпульсных сигналов, бортовой компьютер передаёт данные на приборную панель, тем самым определяя показания спидометра.

Как и во многих других автомобилях, датчик скорости у ВАЗ находится в верхней части корпуса КПП, недалеко от щупа уровня моторного масла. Подобраться к нему можно с двух сторон: сверху, открыв капот и отсоединив адсорбер, и снизу, используя для удобства смотровую яму.

Неисправности

Основная неисправность, которой подвержен тахометр ВАЗ-2109, это нарушение в электрической цепи питания. Симптомом поломки часто является скачущая стрелка прибора. Причины неисправности следующие:

  1. Наличие короткого замыкания в цепи катушки зажигания.
  2. Неправильное распределение искры коммутатором.
  3. Пробой изоляции или обрыв центрального провода.
  4. Недостаточный заряд аккумулятора.

Все эти неисправности требуют проверки для устранения проблем в работе тахометра.

Механический спидометр

Проблем с этой системой значительно меньше и способы их устранения проще. Симптомы неполадок следующие:

  1. Стрелка работает с дрожанием, скачками или не работает вообще.
  2. В салоне слышен шум гибкого вала.
  3. Стрелка не поднимается выше определенного уровня.

Все эти симптомы требует кардинальной проверки.

Проверка

Диагностику механической системы спидометра ВАЗ-2109 легче всего начать с привода. Для этого необходимо:

  1. Выкрутить привод с корпуса МКПП.
  2. Осмотреть шестерню на штоке. Если ее зубья сломаны или стерты, привод придется заменить аналогом.Привод механического спидометра
  3. Если зубья в порядке, то нужно выкрутить гайку удерживающую трос. Далее визуально осматривается наконечник гибкого вала и его посадочное место в приводе. Наконечник должен быть квадратного сечения, как и углубление привода. Если заметны стертые грани троса или привода, детали требуют замены.Квадратные сечения
  4. Отсутствие износа троса и углубления привода, потребуют проверить целостность гибкого вала. Для этого необходимо потянуть его, используя плоскогубцы. Если трос выйдет из направляющего кожуха, то значит, что он оборван и требует замены. Целый трос также может стать причиной неисправности. Его стальные проволоки обламываются и цепляются за стенки кожуха. Наличие таких повреждений также считаются поводом для замены.

Отсутствие обрыва троса укажет на неисправность в самой панели приборов. Ее придется демонтировать с целью проверки сечений гибкого вала, его посадочного места.

Частой причиной периодического отказа является заедание троса в кожухе. Всему виной застывание смазки. Перед тем как установить новый трос, его необходимо смазать составом, с температурным порогом застывания не менее −20 градусов. Смазка также застывает по причине длительного простоя автомобиля. Пыль и грязь смешиваются со смазкой, что приводит к нарушению ее состава.

Практические советы

Эксплуатация инжекторного силового агрегата, и в частности обслуживание его электронных компонентов, в корне отличается от систем карбюраторного мотора.

Владельцы переоборудованных автомобилей должны усвоить несколько основных правил:

  • Перед демонтажем узлов системы управления впрыском, обязательно отсоедините минусовой провод от клеммы аккумуляторной батареи;

  • Не запускайте двигатель при плохом контакте наконечников проводов на аккумуляторной батарее. Обязательно проверяйте, насколько плотно они затянуты;
  • Запрещается отсоединять аккумуляторную батарею при работающем двигателе автомобиля. Это гарантированно приведет к выходу из строя ЭБУ;
  • Следите за температурой ЭБУ. Не допускается его перегрев (65°С при работе автомобиля и выше 80 °С, например при сушке в покрасочной камере). Если такой процесс неизбежен – демонтируйте ЭБУ с автомобиля на время работ;
  • Также необходимо снимать ЭБУ или отключать его от бортовой системы автомобиля при проведении сварочных работ с кузовными деталями.

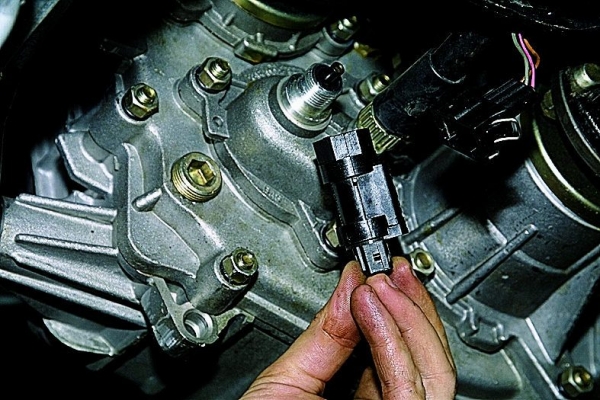

Замена датчика скорости

Замена датчика скорости новым изделием — это наиболее оптимальный вариант решения проблемы отсутствия учета скорости спидометром и причины нестабильной работы двигателя. Для того чтобы после установки ДС можно было восстановить прежнее состояние машины, необходимо приобрести качественное изделие. Датчик скорости ВАЗ 2109 можно приобрести как в обычных торговых точках, так и через интернет, поэтому, когда нет возможности проверить изделие перед покупкой, следует полагаться только на отзывы реальных клиентов онлайн-магазина.

Узнав где находится ДС ВАЗ 2109 и приобретя качественную деталь для замены, можно приступать к операции по установке нового изделия. Эта несложная операция выполняется в такой последовательности:

  • Открыть капот.
  • Отключить минусовую клемму аккумулятора.
  • Аккуратно снять разъем проводов, подключенных к датчику.
  • Открутить неисправный датчик.
  • Установить новый датчик.
  • Подключить провода к ДС, а минусовую клемму к аккумулятору.

На этом замена ДС ВАЗ 2109 может считаться завершенной. Если все было сделано по инструкции, то после установки новой детали спидометр автомобиля будет работать в штатном режиме. Рекомендуется проверить работоспособность системы определения скорости при различных режимах движения автомобиля.

Схема ВАЗ-2109, 21099 “люкс”

Схема ВАЗ-2109

Подключение

Подключение тахометра автомобиля ВАЗ-2109 можно провести в независимости от модели этой машины. Подключение будет выполнено идентично для автомобиля с высокой и низкой панелью. Процесс подключения следующий:

  1. Провести в подкапотное пространство 3 провода, сечением не менее 2 кв. мм. Лучше, чтобы это были не отдельные провода, а цельный кабель. Предварительно необходимо закрепить на все 6 концов круглые клеммы.
  2. Кабель или провода провести в отверстие, предназначенное для гибкого вала спидометра (троса). Необходимо просунуть в отверстие жесткий стальной провод, присоединить к нему заготовленный кабель и вытянуть под капот.
  3. У тахометра есть всего 3 контакта: «+», «минус», «W», к ним нужно соединить концы заготовленных проводов.

Лучше подобрать 3 провода разных цветов, так проще будет подключать их концы под капотом.

Схема подключения

В подкапотном пространстве подключение проводится следующим образом:

  1. Провод от контакта «+» тахометра подключается к контакту «Б» катушки зажигания.
  2. Провод от контакта «W» является импульсным и соединяется с клеммой «К» катушки.
  3. Провод «минус» нужно соединить на заранее подготовленной место. Лучше это место предварительно очистить от грязи, масла и краски. Наилучшее соединение с массой устанавливается при помощи болта. Как вариант, этот провод можно подключить под крепление катушки.
  4. Далее нужно протестировать прибор. Для этого силовой агрегат требуется завести и прогреть на малых оборотах. Если карбюратор настроен верно, то стрелка должна находится на уровне 800 оборотов. При нажатии на педаль газа, стрелка должна отклониться. Указатель не должен прыгать, заклинивать на месте, медленно возвращаться к минимальным значениям при резком сбросе «газа».

Если подключение прибора проводилось для автомобиля с низкой панелью, то нужно установить тахометр в любом удобном месте. Для таких автомобилей можно установить устройство подсчета оборотов двигателя электронного и механического типа. Перед покупкой, нужно убедиться, что тахометр подойдет для работы с 4 цилиндровым силовым агрегатом. Электронное устройство нужно подбирать простого типа, которое не предназначено для взаимодействия с бортовым компьютером, так как на данной модели авто его просто нет.

Данная схема не предусматривает подключение тахометра через блок предохранителей. На стандартной схеме для автомобилей с высокой панелью, контакт «+» тахометра должен соединяться с выходом предохранителя «F16». Импульсный контакт «W» подключается к предохранителю «F15».

Если установка проводится для автомобиля с непредусмотренным тахометром, то контакт «+» можно соединить с предохранителем салонного освещения. В этой цепи защиты наименьшая нагрузка. Для контакта «W» придется распаять дополнительный контактор для включения предохранителя, или использовать свободное место на блоке. Особенно предохранитель необходим для импульсного провода. Любые незначительные скачки напряжения могут вывести из строя импульсный приемник устройства.

Советы и рекомендации

Несмотря на несложность операции, даже опытные мастера могут столкнуться с некоторыми проблемами в процессе установки и подключения датчика. Например, если будут случайно оборваны провода, идущие к детали, то потребуется их правильное подключение. Для этого следует знать распиновку датчика скорости ВАЗ 2109.

датчик скорости ваз 2109 инжектор

По проводам передается отрицательный и положительный контакты, а также подключается провод, который передает импульсы на приемное устройство. Обозначение, по которому можно судить о принадлежности проводов к тому или иному типу, наносится на колодку. Отображаться контактные разъемы могут следующими цифровыми или буквенно-цифровым кодами:

  • «1», «2», «3».
  • «-», «А», «+».

Кроме правильно подключения ДС ВАЗ 2109 может понадобиться обнуление ошибки бортового компьютера. Если этого не сделать, то даже при наличии исправной детали автоматика может показывать наличие проблемы.

Чтобы сделать процесс замены датчика скорости на автомобилях семейства «ВАЗ», оснащенными инжекторными двигателями, более простым, рекомендуется перед выполнением работы демонтировать адсорбер. Эта устройство расположено, на пути доступа к ДС автомобиля. Операция не займет много времени, но замена основной детали станет более комфортной и безопасной.

Заключение

Нет ничего сложного в самостоятельном подключении тахометра в цепь автомобиля ВАЗ-2109 карбюраторного типа. Главное четко следовать инструкции. Многие автолюбители, подключают это устройства в цепь с генератором. Делать этого нельзя. Такая схема подключения свойственна для дизельных агрегатов. На работу тахометра, при таком подключении, будет влиять способность генератора выдавать заряд и величина натяжения ремня. При пробое диодного моста тахометр моментально выйдет из строя.

Замена датчика скорости авто

Что касается его расположения — ищите ДС в подкапотном пространстве в непосредственной близости от выпускного коллектора. Честно говоря то место, где он установлен, идеальным никак не назовешь. Во время работы автомобиля, коллектор нагревается. Об него трутся провода датчика, что со временем приводит к появлению неисправностей, короткому замыканию. Потому специалисты рекомендуют первым делом качественно изолировать проводку, а также применить какие-то фиксаторы, чтобы провода не соприкасались с коллектором. Это существенно продлевает срок ее службы.

Если проверка показала, что ДС неисправен, нужно произвести его замену. Ремонт датчиков и им подобных мелких электронных устройств — дело неблагодарное. В гаражных условиях сделать это вряд ли получится и единственное, что можно предпринять — очистить контакты от окисления (бывает проблема в этом).

Без разницы, инжекторная у Вас машина или карбюраторная с европанелью — подключение датчика скорости к комбинации приборов идентичное.

Схемы комбинаций приборов для высокой панели

Схема ВАЗ-2109

Схема ВАЗ-2109

Спидометр на ВАЗ 21099 с инжектором: почему не работает?

Щиток приборов «девятки»
В реалиях сегодняшнего времени автомобиль является, пожалуй, наиболее удобным, комфортабельным и доступным способом перемещения. Он позволяет успевать на важные собеседования, появляться в условленном месте в установленное время. Однако каждое из этих преимуществ требует от вас определенных затрат денежных средств и времени. Вы неизбежно столкнетесь с поломками автомобиля. Одной из основных и часто возникающих проблем является сбой в работе спидометра.

Автомобилисты, которые большую часть жизни провели за рулем, вполне могут определять скорость движения на глаз. А вот ребятам, которые только-только получили права и совсем недавно научились крутить баранку, понять, насколько быстро движется их авто, будет достаточно трудно. Чтобы не возникало опасных ситуаций на дороге, нужно уметь самостоятельно чинить такие приборы, как спидометр. Приступать к подобному ремонту нужно сразу после возникновения поломки.

Принимая во внимание всю важность ремонта спидометра, беремся за изучение этой темы. Для примера, на котором мы будем рассматривать данный процесс, возьмем датчик скорости ВАЗ 21099. Особой разницы между спидометром, измеряющим скорость ВАЗ, и устройством, показывающим быстроту движения других машин, нет. Поэтому инструкцией по ремонту, которая будет дана ниже, могут пользоваться владельцы любых марок автомобилей.

Электрооборудование с роторным двигателем

Схема ВАЗ-2109

Схема блока реле и предохранителей 2109

Блоки предохранителей не зависят от используемой системы впрыска топлива — карбюратор или инжектор. БП будут отличаться только по году выпуска авто. То есть монтажные блоки у карбюратора и инжектора одинаковые. Блок предохранителей ВАЗ 2109-099 (карбюратор, инжектор) расположен под капотом, в отсеке перед ветровым стеклом с левой стороны.

Блок предохранителей 2114-3722010-18

Схема ВАЗ-2109

K1-реле включения очистителей фар; K2-реле-прерыватель указателей поворота и аварийной сигнализации; K3-реле стеклоочистителя ветрового окна; K4-реле контроля исправности ламп; K5-реле включения стеклоподъемников; K6 — реле включения звуковых сигналов; K7-реле включения электрообогрева заднего стекла; K8-реле включения дальнего света фар; K9-реле включения ближнего света фар; F1-F16 — плавкие предохранители.

Блок предохранителей 2114-3722010-60

Схема ВАЗ-2109

K1 — Реле включения очистителей фар, K2 — Реле-прерыватель указателей поворота и аварийной сигнализации, K3 — Реле очистителя ветрового стекла, K4 — Реле контроля исправности ламп стоп-сигнала и габаритных огней, K5 — Реле включения стеклоподъёмников, K6 — Реле включения звукового сигнала, K7 — Реле включения обогрева заднего стекла, K8 — Реле включения дальнего света фар, K9 — Реле включения ближнего света фар, F1 — F16 — Плавкие предохранители, F1 — F20 — Запасные предохранители.

Схема ВАЗ-2109

Внимание! Силовые клеммы на генераторе часто разбалтываются, нагреваются, искрят и плавят проводку. Уделите внимание этому моменту при самостоятельном поиске возможных неисправностей.
