Как осуществляется охлаждение Audi 100 C4. Силовой агрегат. Система охлаждения

Через автомобиль постоянно прокачивается 7 (4-цилиндровый), 8 (5 -цилиндровый) и 11 (6-цилиндровый) литров охлаждающей жидкости. Это осуществляется при помощи водяного насоса, который приводится в действие клиновым ремнем или зубчатым ремнем.

Путь, по которому протекает охлаждающая жидкость, зависит от ее температуры.

При еще не прогретом двигателе охлаждающая жидкость протекает по малому контуру, который проходит через двигатель и через теплообменник. Впускной коллектор и стартовая автоматика (устройство обогащающее смеси при запуске) дополнительно включены в малый контур охлаждающей жидкости

При температуре выше 85-87°С термостат открывает «большой контур», который включает в себя радиатор. Если температура охлаждающей жидкости продолжает расти и достигает величины 93°С, измеренной в самом радиаторе, включается вентилятор радиатора и помогает охлаждению.

От дроссельной заслонки Ауди 100 2,3 будет зависеть мощность работы автомобиля

Дроссельная заслонка

Каждый владелец Ауди 100 на 2,3 литра должен быть готов к тому, что в ремонт понадобится вкладываться более часто, чем в случае с более дорогими аналогами такого автомобиля. Это является своеобразной платой за недорогую стоимость машины, которую хозяин платит при её покупке. Однако обладая достаточными знаниями, связанными с работой этой марки, многие из сервисных работ можно проводить самостоятельно.

В том числе, и те, которые связаны с дроссельной заслонкой.

Ауди 100

Являясь механическим регулятором проходного сечения канала, дроссельная заслонка участвует в изменении количества той среды, которая в ней протекает. Обычно это бывает или жидкость, или газ. Именно этот важный элемент будет регулировать то количество горючей смеси, которое образуется в карбюраторе и будет в последующем поступать в цилиндры уже двигателя внутреннего сгорания. Вот почему у таких уже однозначно не новых моделей знание принципов его работы является как нельзя более актуальным.

Как устроена и функционирует печка на автомобилях Audi 100

Система отопления есть практически в любом автомобиле, если не брать какие-то редкие исключения. В этот список исключений точно не попадает Audi 100, вне зависимости от типа кузова.

Машина адаптирована под эксплуатацию даже в условиях самой суровой зимы, что можно подтвердить антикоррозийным покрытием кузова, наличием полного привода в определённых модификациях, а также присутствие весьма эффективной печки в составе климатического оборудования.

Но не все знают, как устроена печка на этих немецких авто, из чего она состоит и как происходит подача горячего воздуха в салон. Такие знанию позволяют лучше разбираться в вопросах самостоятельного ремонта и обслуживания системы отопления на Audi 100 в кузовах С3 и С4.

Элементы системы охлаждения 5-ти цилиндрового двигателя

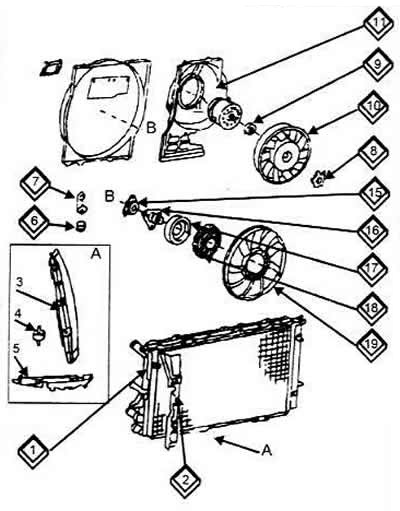

Вентилятор, радиатор
1 радиатор
2 Направляющая
3 Нижний кожух

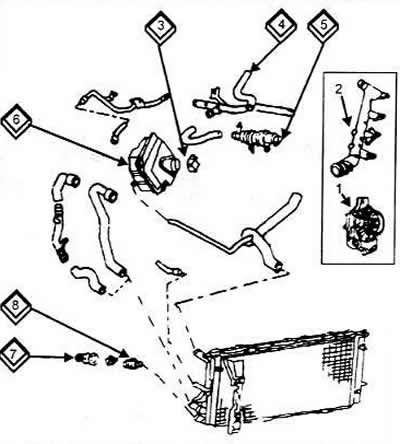

Трубопроводы, элементы контроля
1 Водяной насос (основной)
2 Трубопровод
3 Пробка
4 Соединительный шланг
5 Водяной насос дополнительный
6 Расширительный бачок
7 Крышка
8 Датчик температуры

Что представляет собой эта деталь

Сама дроссельная заслонка у Ауди 100 объемом 2.3 представляет собой жесткую пластину, которая закреплена на вращающейся оси. Помещена деталь в самую нижнюю часть в смесительной камере. Итак, дроссельная заслонка это конструктивный элемент у впускной системы бензиновых двигателей внутреннего сгорания, которые работают на впрыске топлива и предназначены для того, чтобы регулировать воздух. В дальнейшем воздух преобразовывается в топливно-воздушную смесь.

Сам элемент дроссельной заслонки по сути работы и есть воздушный клапан. Суть его работы заключается в следующем:

1. Когда заслонка открыта, давление во впускной системе будет соответствовать атмосферному.
2. Когда заслонка закрыта, внутри происходит состояние, близкое к вакууму.

Где используется это свойство дроссельной заслонки? В следующих процессах:

• продувка адсорбера у системы улавливания бензинных паров;
• в деятельности вакуумного тормозного усилителя.

Особенности электрооборудования

Автомобили с электронным зажиганием эксплуатировались и в нашей стране. А вот машины с автоматическими коробками передач (АКПП) были в диковинку:

1. комплектации с АКПП существенно увеличивали количество электронных компонентов автомобиля. Добавлялись электронные блоки управления режимами работы АКПП, датчики, новая проводка;
2. обслуживать своими руками автомобили в такой комплектации было невозможно – только на специализированных СТО.

Проводка

Для отечественных автовладельцев проводка Ауди 100 не представляла особых тайн и загадок. Основные параметры электрооборудования были аналогичны схемам, применявшимся в отечественном автомобилестроении.

1. бортовое напряжение в системе электрооборудования автомобиля 12 В;
2. проводка однопроводная, провода подают «+» на приборы и механизмы;
3. роль второго провода выполняет металлический кузов («масса»);
4. отрицательные выводы потребителей электроэнергии соединены на «массу»;
5. основные цепи питания защищены плавкими предохранителями.

Мнение эксперта Каменский Евгений Петрович Автомеханик, стаж 10 лет.

Функции комфорта

Новинкой для отечественного рынка легковых автомобилей было наличие функций контроля:

1. центрального замка;
2. иммобилайзера;
3. электростеклоподъемников;
4. омывателей фар головного света;
5. климат-контроля и т.п.

Совет: Хотя эти системы были достаточно надежными, все же возникали ситуации, требовавшие вмешательства мастера или опытного владельца. Разбирать устройства можно только в отключенном от сети состоянии.

А электрических схем для осуществления ремонтно-восстановительных работ, также как и учебных видео материалов не было, поскольку:

1. большая часть автомобилей Ауди 100 попадали в нашу страну неофициально (пригонялись из Европы), поскольку цена авто в таком случае была доступной;
2. сервисные центры, чьи специалисты прошли обучение у автопроизводителя, появились гораздо позже.

Автомобиль Audi 100 44 кузов

Обладая надежным двигателем с практически нержавеющим кузовом, а также вместительным багажником и салоном Audi 100 в 44 кузове считается наиболее подходящим авто для его эксплуатации в условиях российских дорог. К положительным характеристикам этого автомобиля хочется добавить недорогое техническое обслуживание и достаточно привлекательный вид.

Выпуск этой модели приходится на 1982-1991 год. В их комплектацию входили двигатели бензиновые объемом от 1,8 до 2,3 л, а также дизельными движками от 2,0 до 2,5 л, их мощность находилась в диапазоне от 69 л.с. до 165 л.с.

1. Преимущества и особенности автомобиля
2. Характеризующие качества Ауди:
3. Небольшая история автомобиля
4. Предназначение AUDI 100 44
5. Ремонт кузова AUDI 100 44

Система охлаждения Ауди 100

Система охлаждения четырехцилиндрового двигателя

1 – теплообменник охлаждения масла автоматической трансмиссии;
2 – хомут;
3 – шланг подводящий радиатора;
4 – уплотнительное кольцо крышки
термостата;
5 – крышка термостата;
6 – термостат;
7 – корпус водяного насоса;
8 – прокладка;
9 – крышка водяного насоса;
10 – валик водяного насоса;
11 – шкив водяного насоса;
12 – кожух вентилятора;
13 – кожух радиатора;
14 – кронштейн;
15 – резиновая втулка;
16 – датчик включения вентилятора;
17 – уплотнительное кольцо датчика;
18 – электровентилятор;

19 – шланг отводящий радиатора;
20 – радиатор;
21 – верхняя резиновая втулка;
22 – верхний кожух радиатора;
23 – пароотводящий шланг;
24 – пробка
расширительного бачка;
25 – расширительный бачок;
26 – шланг от бачка к радиатору;
27 – уплотнительное кольцо водяного насоса;
28 – термовыключатель автоматической заслонки;
29 – патрубок рубашки охлаждения;
30 – датчик температуры охлаждающей жидкости;
31 – датчик включения вентилятора;
32 – прокладка;
33 – патрубок отбора жидкости в отопитель;
34 – трубка слива жидкости из отопителя;
35 – шланг отводящий теплообменника;
36 – шланг подводящий теплообменника

Система охлаждения пятицилиндрового двигателя

13 – шланг отводящий радиатора;
14 – патрубок;
15 – прокладка;
16 – крышка термостата;
17 – термостат;
18 – уплотнительное кольцо термостата;
19 – датчик включения электровентилятора;
20 – шланг подводящий термостата;
21 – трубка подвода жидкости к отопителю;
22 – шланг подводящий отопителя;
23 – шланг отводящий отопителя

Система охлаждения полностью герметичная, состоит из радиатора, водяного насоса, термостата, расширительного бачка, соединяющих их шлангов и электровентилятора. Радиатор установлен перед двигателем на автомобилях с четырехцилиндровыми двигателями или сбоку с пятицилиндровыми.

Система работает следующим образом. Пока двигатель холодный, термостат закрыт и жидкость циркулирует по малому кругу, минуя радиатор. Когда температура жидкости достигает примерно 87° С, термостат начинает открываться, а жидкость. циркулировать по большому кругу через радиатор. Электровентилятор управляется датчиком выключения вентилятора, расположенным в нижней части радиатора. Вентилятор включается при температуре охлаждающей жидкости 93–98° С, а выключается при 88–93° С.

Вместимость системы охлаждения (с отопителем) составляет:

Менять охлаждающую жидкость рекомендуется приблизительно через 2 года, а также при замене радиатора, двигателя, головки блока цилиндров и т.п.

12.9.1 Электрические схемы

Большинство потребителей электроэнергии соединяются с «массой» проводами коричневого цвета. Для правильного подключения приборов электрооборудования их контакты пронумерованы. Для удобства пользования все электрические цепи на электросхемах расположены вертикально и пронумерованы. Сверху на схемах изображен блок предохранителей и реле, ограниченный снизу горизонтальной линией.

Тонкие линии над ней – это внутренние соединения в блоке. Горизонтальные линии в блоке под номерами 30, 15, Х и 31 – внутренние соединения блока с источниками питания и «массой». Цепь 30 постоянно находится под напряжением аккумуляторной батареи, цепь 15 – только при включенном зажигании и получает питание через замок зажигания. Цепь Х находится под напряжением также при включенном зажигании, но при включении стартера она обесточивается. Цепь 31 соединена с «массой».

Снизу на схемах проходит горизонтальная линия, которая показывает соединение с «массой». Цифры в кружках, стоящие около пересечения вертикальных цепей с горизонтальной линией «массы» указывают на расположение точек «массы» на кузове. Цифра в белом квадрате в конце вертикальной цепи показывает, в какой цепи нужно смотреть продолжение этого провода. Цвета проводов на схемах соответствуют цветам проводов на автомобиле. Цифра на каждом проводе означает площадь сечения токопроводящей жилы провода в квадратных миллиметрах.

Цифра в черном квадрате обозначает номер реле в блоке предохранителей и реле, буква в кружке, стоящая около провода, – неразъемное соединение проводов.

Внутренние соединения (тонкие линии) – такие соединения не представляют собой проводов, однако по ним идет электрический ток. Они дают возможность проследить пути протекания тока внутри электрооборудования. Зажим 15 – при включенном зажигании на нем имеется напряжение аккумулятора. Позиционный номер реле – обозначает реле, обозначает номер реле на дополнительной панели реле.

Сечение провода дано в мм2.

Обозначение элемента – позволяет найти в перечне название элемента, представленного графическим символом. Цвет провода – соответствует цвету провода в автомобиле. Обозначения котнактов – на реле, устройстве управления и на плате или дополнительной панели реле. Буквенно-цифровое обозначение в местах соединений – определяет положение проводов в разъемах (М30az). Цифры в квадратиках – обозначают прерывание цепи и задают номер токовой дорожки продолжения цепи. Буквенно-цифровое обозначение – отмечает разъемное соединение (Т8а/7).

Как происходит демонтаж подобной детали

Необходимо снять дроссельную заслонку в сотой модели с объемом 2,3 литра. Сделать это можно следующим образом:

1. Освободить корпус дроссельной заслонки от воздушной гофры.
2. Отсоединить электропроводку с датчиков положения и абсолютного давления.
3. Отсоединить тросик газа от механического привода дроссельной заслонки (вытолкнуть его с посадочного места).
4. Отсоединить все шланги подвода у охлаждающей жидкости (эту процедуру следует делать на «холодную», что минимизирует потери из шлангов).
5. Убедиться, что утечка прекратилась.
6. Демонтаж производится посредством отсоединения крепежных болтов с гайками.
7. Отделить корпус дроссельной заслонки от самого впускного коллектора.

Следует быть осторожными в отношении последнего отсоединения. Дело в том, что чаще всего бумажная прокладка прикипает к горячему коллектору и если резко дергать её, то существует определенный риск повредить эту деталь. А такая не полная герметичность может потом проявиться в подсосе воздуха (причем этот момент не увидят датчики). Дальше все будет проявляться только самым негативным образом в нестабильной работе двигателя 2.3.

Обязательно следует убедиться, что после демонтажа не осталось никаких кусочков порванной прокладки или использованного герметика. Чистые поверхности обеспечат более плотное прилегание и исключат вероятность подсоса воздуха.

Система охлаждения, отопления, вентиляции и кондиционирования (Cooling, Heating, Air Conditioning and Climate Control Systems)

Общая информация по системам охлаждения, отопления и вентиляции
Подходит ко многим автомобилям VW, Skoda, SEAT, Audi

Много информации по системе охлаждения, относящаяся к конкретным типам двигателей, находится в разделе «Двигатели»

Что делать, если воздух попал в систему охлаждения?

Меняя антифриз для Ауди 100с4, в систему охлаждения может попасть воздух в результате чего образуется воздушная пробка. Если данную неприятность не удалить, возникнет проблема с работой двигателя, бурлением, перегрев различных систем. Термостат также начнет неисправно работать. Данную проблему следует решать немедленно.

Для того чтобы убрать воздух, который попал во время замены жидкости, необходимо:

• Хорошо осмотреть резиновые детали, трубки, штуцеры при включенном моторе.
• Проверить патрубки радиатора, термостата, водяного насоса и шланги отопителя.

Существуют различные способы убрать воздух из системы охлаждения. Самый простой, но очень эффективный:

Термостат

Термостат Если говорить упрощенно, то термостат определяет, будет или нет охлаждающая жидкость циркулировать. То есть, он определяет, следует ли охлаждающей жидкости проходить по маленькому или большому контуру (см. об этом также в начале этой главы). Естественно, термостат управляет потоком охлажд…

Клиновой ремень водяного насоса

Клиновой ремень водяного насоса Привод водяного насоса 5- и 6-цилиндрового двигателя обеспечивается зубчатым ремнем – здесь ничего не может сбиться. По другому на моделях с 4-цилиндровым двигателем: этот двигатель нельзя эксплуатировать без клинового ремня и тем самым без водяного насоса! В п…

Протечки и проблемы

Основные проблемы в охлаждающей системе AUDI 80 B3, B4 связаны с протечками, которые могут образоваться в шлангах, радиаторе и отопителе салона. Также часто из строя выходит помпа и термостат, которые при выявлении неисправности просто подлежат замене.

Встречается проблема прогорания прокладки головки блока цилиндров, в этом случае ОЖ попадает в камеру сгорания. Определить это можно по бурлению в расширительном бачке, создаваемым выхлопными газами.

Также можно обратить внимание на цвет дыма, выходящего с выхлопной трубы. Если он белого цвета, как бы с клубами пара, при этом уходит антифриз, а подтеков нет, то проблема наверняка в испорченной прокладке.

Топливная система (Fuel System)

Замена топливного фильтра на двигателе 1Y 1.9 л. (rus.) Фотоотчет

Общая информация по топливным системам
Подходит ко многим автомобилям VW, Skoda, SEAT, Audi

Периодичность замены, какой антифриз заливать

Говоря про период замены антифриза, в первую очередь стоит обратиться к официальной инструкции по эксплуатации. В ней производитель определяет конкретные сроки, для каждой модели и двигателя свои.

Для Ауди 80 Б3 и Б4 срок замены жидкости составляет два года. Но стоит учитывать, что эти данные распространяются на заводской антифриз G11 VAG ZVW 237 102 зеленого цвета. Сейчас его уже не найти, но есть аналог G11 VAG G 011 A8C синего цвета.

Если у вас залит другой антифриз, то стоит руководствоваться данными которые указывает производитель вашей жидкости. Обычно это усредненные данные по рекомендациям автопроизводителей.

Если будет производится полная замена охлаждающей жидкости с промывкой, то можно выбрать любой антифриз с допуском VW TL 774-C.

Таблица объема антифриза

МодельГод выпускаОбъем двигателясколько литров антифриза в системеОригинальная / рекомендуемая жидкость

AUDI 80 B3	1986-1991	1.6	6.5	оригинал G11 VAG ZVW 237 102, аналог G11 VAG G 011 A8C, или любой антифриз с допуском VW TL 774-C
1986-1990	1.8	6.5
1990-1991	2.0	8.5
1983-1985	2.1	8.1
AUDI 80 B4	1993-1994	1.6	6.5
1991	1.8	8.5
1992-1994	1.9	6.5
1992-1994	2.0	6.5
1992	2.3	8.5
1992-1995	2.6	11.0
1991-1993	2.8	11.0
AUDI 90	1985-1989	2.0	8.0
1985-1989	2.2	8.0
1989-1991	2.3	8.5

Водяной насос

Водяной насос Водяной насос (1) 4-цилиндрового двигателя расположен слева впереди на двигателе. Позиция (2) показывает крышку корпуса термостата, стрелки указывают на некоторые из крепежных болтов крышки подшипника водяного насоса. Водяной насос (стрелка) 5-цилиндрового двигателя распол…

Проверка уровня охлаждающей жидкости

Проверка уровня охлаждающей жидкости Стрелками на рисунках показано положение отметок мах и мin уровня охлаждающей жидкости. Слева для 4- и 5-цилиндровых двигателей, справа для 6-цилиндрового двигателя. Постоянная проверка Несмотря на наличие индикатора температуры охлаждающей жидкости/уров…
