Как заменить шаровую рено логан

Замена шаровой опоры Логан: как заменить шаровую самому

Замена шаровых опор на Рено Логан требуется в случае износа детали или серьезного повреждения данного элемента. На необходимость замены шаровой указывают следующие признаки:

  • стук передней подвески;
  • проблемы с управляемостью;
  • быстрый и неравномерный износ шин.

На Рено Логан шаровая опора может быть заменена двумя способами: без снятия рычага, а также со снятием рычага. Каждый из указанных способов замены имеет свои преимущества и недостатки. Подробнее читайте в нашей статье.

Когда и как менять шаровые опоры на Логане: советы и инструкции

При неисправности шаровой опоры Рено Логан существует несколько вариантов устранения поломки. Можно, как рекомендует производитель, заменить весь передний нижний рычаг подвески в сборе. С точки зрения безопасности — это лучший вариант, но не самый дешёвый. Дешевле заменить шаровую опору отдельно, но в этом случае есть несколько нюансов при замене.

Замена шаровой опоры «Рено Логан»: как проверить, выбрать и поменять пошагово

Ремонт автомобиля своими руками позволит не только сэкономить, но и лучше изучить его устройство. Замена шаровой опоры «Рено Логан» не считается сложной задачей, выполняется одним человеком примерно за 2 часа.

Своими руками быстро меняем шаровую опору Renault Logan 2

Шарнир Logan

Logan 2

Шаровая опора Рено Логан соединяет ступицу и рычаг подвески, обеспечивая перемещение колес по горизонтали, блокируя перемещение по вертикальной траектории.

Конструкционно этот шарнир представлен конусообразным пальцем вращающимся, обеспечивающим небольшое раскачивание внутри корпуса опоры наконечником.

Рассмотрим, что сигнализирует о неисправностях этого элемента, как правильно его подобрать, поменять, а также, какие способы замены в каких ситуациях используются.

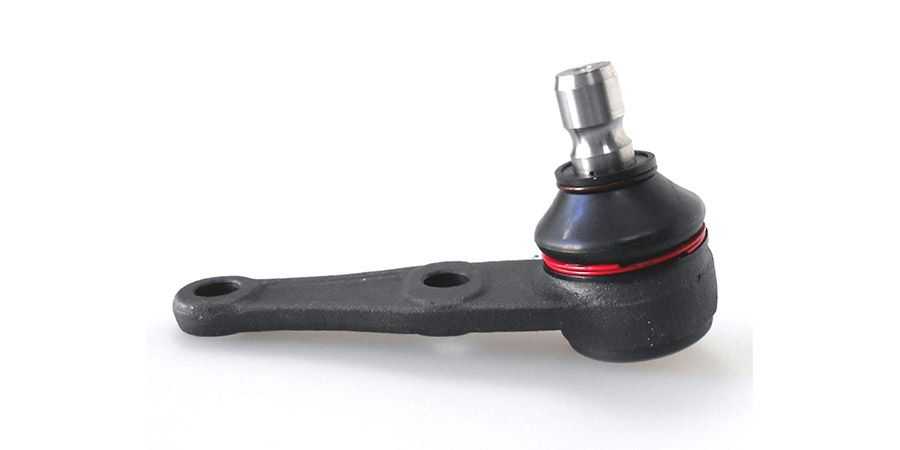

Шаровая опора Renault logan 2

Шаровые Рено Логан: устройство и назначение

Шаровая Логан замена

На Рено Логан установлена передняя подвеска типа Мак Ферсон. Это значит, что по конструкции предусмотрена одна шаровая опора Рено Logan (слева и справа на передней оси). Опора закреплена на нижнем рычаге под ступицей.

По конструкции шаровая опора включает в себя:

  • корпус;
  • шаровый палец;
  • пластиковую втулку.

Шаровый палец запрессован в металлический корпус, между пальцем и корпусом отдельно впрессована втулка.

Выявляем поломку шаровой опоры на «Логан»

Чтобы корректно определить наличие и причину поломки, можно прибегнуть не только к визуальному осмотру. Ниже приведены актуальные методики, следуя которым вам удастся определить поломку с большой долей вероятности:

  • Шины автомобиля изнашиваются быстрее заявленного значения.
  • Стало сложнее поворачивать рулевое колесо. Автомобиль медленнее реагирует на поворот рулевой рейки.
  • Ухудшение устойчивости автомобиля во время движения, в том числе и по прямой траектории.
  • В области передней подвески автомобиля образовались глухие постукивания, шум и скрипы.
  • При движении в зимнее время года из области передней подвески раздаются глухие нетрадиционные звуки.

Если вы заметите, что один или несколько из приведенных выше условий выполняется, то часто дело будет именно в поломке шаровой опоры. Мы настоятельно рекомендуем все-таки не ставить «диагноз» автомобилю самостоятельно, а обратиться в сервисный центр для точечной диагностики. Благо, такие работы стоят недорого, но могут спасти ваш бюджет от более дорогостоящего ремонта всей подвески в целом.

Диагностика

Для начала установите автомобиль на яму. Далее заведите монтажный рычаг между рычагом и проушиной на кулаке, куда входит палец шаровой опоры. Отожмите рычаг от кулака и проследите за корпусом шаровой. Не должно быть стука или видимого люфта пальца.

Помимо диагностики самой опоры, осмотрите состояние пыльников. Если они потресканы или порваны, шаровая под замену.

Артикул:

  • REBJ2832 — шаровая опора от Moog для Логана
  • 77 03 002 735 — оригинальный болт крепежа пальца шаровой

Что такое шаровая опора

Элемент представляет собой шарнир, который обеспечивает соединение ступицы колеса с рычагами.

Схема шаровой опоры

  • стального монолитного пальца: с одной его стороны конусная часть и резьба, с другой — сферическая часть;
  • резинового пыльника — препятствует попаданию грязи внутрь корпуса шаровой опоры;
  • металлического корпуса, который удерживает сферу пальца;
  • втулки из полимерных материалов — смягчает силы трения между пальцем и корпусом;
  • прижимной гайки с завальцовкой — прижимают основные элементы к корпусу.

С каждой стороны передней подвески «Рено Логан» установлено по одной шаровой опоре. Увидеть их проще, подняв автомобиль на подъёмнике или загнав на смотровую яму.

Передняя подвеска «Рено Логан»

Если шаровую опору вовремя не заменить, возникнут проблемы с управляемостью автомобиля, повышенным износом остальных элементов подвески, а также покрышек. Сделать развал-схождение будет невозможно. Если во время этой процедуры мастер в автосервисе указал на проблемы, то, вероятно, шаровые опоры придётся заменить.

Проверка шаровых опор

Проверка шаровых опор

Езда с изношенными шаровыми опорами может привести к тому, что колесо при движении неожиданно выворачивается в обратную сторону. По этой причине необходимо регулярно проводить диагностику шаровых. На отечественных дорогах средний ресурс опор составляет около 80 тыс. км.

На износ шаровых опор указывает:

  • снижение остроты управления (замедлены реакции на руль);
  • машина слегка раскачивается при движении;
  • заметны отклонения от прямолинейного движения (нужно подруливать);
  • на неровностях слышен глухой металлический стук;
  • наблюдается активный износ покрышек автомобиля.
  1. Если внешних повреждений не видно, тогда следует проверить шаровые на предмет разрушения втулки между корпусом и шаровым пальцем. Если зазор увеличен (шаровая разбита), палец начинает болтаться в корпусе.
  2. Шаровая опора Логан диагностируется при помощи нажатой педали тормоза и раскачки вывешенного колеса. Для этого помощник в салоне нажимает на педаль тормоза до упора, после чего нужно взяться за верх и низ колеса и покачать его. Если обнаружен люфт, тогда зазор между пальцем и корпусом шаровой опоры сильно увеличен.
  3. Для более точной проверки можно приложить ладонь к кожуху шаровой опоры, чтобы захватить корпус и палец. При этом помощник должен раскачать колесо. В случае, когда люфт ощущается явно, шаровая опора Рено Логан разбита и деталь нужно менять.

Выбор запчасти

Оригинальная шаровая опора идет по артикулу 401604793R, она применяется на всех Рено Логан первого поколения. Из заменителей рекомендуем обратите внимание на опоры от производителей TRW, Lemforder, Moog.

Инструменты:

  • вороток
  • головка на восемнадцать, шестнадцать
  • накидной ключ на шестнадцать
  • ключ для колесных болтов
  • домкрат
  • плоская отвертка по которой можно бить
  • фиксатор резьбы
  • проникающая смазка
  • молоток
  • металлическая щетка
  • динамометрический ключ (желательно)
  • оправки (подробнее в инструкции)

Диагностика опор: ремонтировать или менять?

Точно сказать, сколько ходят шаровые опоры на Логане, не сможет никто. Основными признаками неисправной шаровой опоры у Renault Logan являются стук и скрип. Если при повороте руля слышны нехарактерные звуки, стоит проверить подвеску. Стук на неровностях также сигнализирует о поломке. Но если подвеска «гремит» на плохой дороге, то не спешите покупать новую шаровую. Обязательно проведите проверку стоек стабилизатора, которые выходят из строя чаще, а стучат не меньше.

Для более точного «диагноза» необходимо проверить отсутствие люфта в шаровой опоре. Это делают на подъёмнике или просто сняв переднее колесо. Далее нужно поместить монтировку между поворотным кулаком и рычагом ходовой части и попытаться разжать их. В исправной подвеске у вас не получится этого сделать. Если есть свободный ход, то ресурс детали исчерпан и замена обязательна.

Верный признак скорого ремонта — это порванный защитный пыльник шаровой опоры. Если внутрь корпуса попала грязь или вода, то деталь не прослужит более чем 2–3 тысячи километров.

Пыльник как отдельная деталь не продаётся

Как проверить шаровую опору на «Рено Логан»

Во время езды шаровая опора испытывает значительные нагрузки, в результате действия сил трения втулки изнашиваются, через повреждённый пыльник внутрь попадает песок, грязь. Палец начинает болтаться в корпусе. При среднем износе машина начинает покачиваться на дороге во время движения. При более сильном — могут появиться стуки, скрипы в момент поворота, сложности с управлением рулевым колесом. Во время движения автомобиль плохо «держит» дорогу. Также наблюдается повышенный износ резины. В самом худшем случае палец шаровой опоры может вырваться из корпуса, в результате чего колесо отделится от рычага. Продолжить движение придётся на эвакуаторе.

Диагностика ШО

Проверка люфта в шаровой опоре

Нужно выполнить ряд действий:

  1. Установить автомобиль на подъёмник так, чтобы передние колёса висели в воздухе. Или при помощи домкрата поднять машину, подложив под кузов деревянные бруски.
  2. Повернуть колёса в одну сторону до упора. Осмотреть пыльники: если они сильно повреждены, то лучше заменить шаровую, даже если в пальцы не «люфтят» — скоро это произойдёт.
  3. Не снимая колеса, нужно взяться за верхнюю и нижнюю его стороны. Попробовать аккуратно покачать вверх-вниз. Сильного болтания не должно быть. Процедуру нужно повторить при разных положениях руля.
  4. Также люфтов не должно ощущаться, если поместить монтировку между рычагом и поворотной цапфой.

В некоторых случаях виновником проблем с передней подвеской могут быть и другие запчасти: ступичные подшипники, сайлентблоки. Поэтому рекомендуется проводить комплексный осмотр.

Какие подготовительные работы необходимо провести

Если вы решили менять шаровую опору отдельно, то кроме самой запчасти вам понадобятся дополнительные инструменты. Поскольку вам придётся выпрессовывать старую шаровую из рычага своими руками, то в идеале понадобиться специальный пресс (съёмник). С его помощью демонтировать опору получается аккуратнее, соответственно новая установится более надёжно. Найти пресс можно на большинстве СТО, но если доступа к такому инструменту нет, то можно обойтись подручными средствами. Для выпрессовки можно использовать кусок трубы, чуть большего, чем шаровая, диаметра. А для запрессовки подойдёт головка размером на 34 или 36. Кроме этого, нужны ключи на 13, 16 и 18, а также большая плоская отвёртка.

При покупке запасной части обязательно обращайте внимание на производителя. Опытные логановоды советуют устанавливать TRW, Lemforder или Sidem.

Меняем шаровую Логана 2 по инструкции

Обратите внимание, что штатный способ установки шарового элемента подвески Рено Логан 2 предполагает замену узла и рычага подвески, поскольку при выпрессовке рычаг деформируется.

Меняем шаровую опору

Для фиксации аналоговых шаровых опор, которые запрессованы в гнездо старого рычага, используются стопорные кольца.

Из инструментов понадобятся ключи «на 13», «на 16» и «на 18».

Меняем шаровую опору

  1. Затягиваем ручник, фиксируем колеса противооткатными упорами.
  2. Ослабив болты крепления колеса, поднимаем Логан и демонтируем его.
  3. Выкрутив гайку снизу, выкручиваем верхний фиксирующий соединительную растяжку болт, снимаем ее.
  4. Разъединяем стабилизатор с рычагом, вытягивая гайку крепления и удерживая шапку фиксатора от прокручивания.
  5. Выкручиваем гайку, демонтируем нижнюю втулку.
  6. Верхнюю втулку снимаем вместе с болтом.
  7. Достаем среднюю резиновую втулку.
  8. Затем ослабляется гайка болта стяжки поворотного кулака и опоры. Достаем этот фиксатор.
  9. Для разжатия клеммового соединения воспользуйтесь отверткой или тонким зубилом. После этого достаньте палец шарового элемента из отверстия поворотного кулака Логана.
  10. Демонтируем фиксатор, соединяющий передний сайлент рычага и подрамник.
  11. Аналогично демонтируем фиксатор заднего сайлентблока.
  12. Снимаем старый рычаг передней подвески, заменяя его новым в обратной последовательности, однако плотно затягивать резьбу пока не нужно.
  13. Опустите Logan 2 на землю, толкните машину несколько раз из стороны в сторону.
  14. Затяните соединения. Необходимый для затяжки сайлентблоков момент – 105 Нм, болт соединительной тяги затягивается моментом 21 Нм, гайку этого же узла и гайку стяжного болта – моментом 65 Нм.
  15. После процедуры нужно проверить, настроить сход-развал.

На что обратить внимание при замене шаровых опор

Замена шаровых опор Логан

В целом, шаровая на Логан меняется относительно просто. При этом необходимо помнить, что основным недостатком замены только опоры без рычага является то, что отверстие под шаровую в рычаге неизбежно изнашивается.

Это значит, что даже при условии качественной запрессовки в рычаг шаровая в дальнейшем может выскочить со всеми вытекающим последствиями и рисками. По этой причине для замены лучше выбирать шаровые опоры на Логан, которые имеют стопорное кольцо.

  • Также, при такой возможности, шаровую и рычаг можно попробовать приварить в некоторых местах точечной сваркой. Однако, делать это должен только опытный специалист, так как можно быстро «спалить» пыльник.
  • При этом важно понимать, что если менять только сайлентблоки и шаровые, стоимость такой замены получается не намного ниже, чем покупка новых рычагов и шаровых в сборе. Объем работ также солидный (необходимо выпрессовывать сайлентблоки, устанавливать новые и т.д.).

Если в процессе замены каких-либо элементов по рычагу ударяли молотком, в этом случае рычаг потребуется заменить. Также отметим, что необходимо всегда сохранять пластиковую накладку (ставится под кулак) и стопорную шайбу из комплекта к новой шаровой.

Инструменты и приспособления для замены

Для демонтажа шаровой опоры понадобится съёмник.

Съемник шаровой опоры

Этот же инструмент поможет снять рулевые тяги. Для установки новой опоры потребуется втулка-оправка или соответствующего диаметра головка из набора. Также нужен домкрат (если нет доступа к подъёмнику), молоток, небольшой ломик или монтировка.

Как поменять своими руками: пошаговая инструкция

Существует два метода замены шаровой на Рено Логан — со снятием рычага и без. В первом случае удобнее демонтировать неисправную шаровую опору, во втором — меньше работы по сборке-разборке. В инструкции мы рассматриваем оба варианта. Основные шаги:

  • снять колесо;
  • снять суппорт;
  • открутить и выбить шаровую опору;
  • снять рычаг (при первом методе);
  • выпрессовать старую опору;
  • впрессовать новую;
  • собрать в обратном порядке.

Давайте рассмотрим подробнее каждый пункт.

  1. Со снятием колеса проблем возникнуть не должно. А вот при снятии суппорта необходимо открутить два крепёжных болта на 18, а потом разжать тормозные колодки. Сделать это можно с помощью отвёртки или маленькой монтировки. Для разжатия упирайтесь не в диск, а в колодку. После демонтажа, подвесьте суппорт повыше на пружину подвески, с помощью проволоки или верёвки.

Вбиваем в щель поворотного кулака отвёртку и снимаем шаровую

Если старый пыльник цел, лучше сохранить его

Будьте внимательны при работе с посадочным гнездом шаровой

Как снять и заменить шаровые опоры на Renault Logan: видео

Шаровая опора на Рено Логан: выбираем подходящие комплектующие для 2 генерации

Среднестатистический ресурс эксплуатации шаровых опор на Рено Логан составляет 65-75 000 км пробега, однако при вождении автомобиля по дорогам с недостаточным качеством покрытия или использования для перевозки тяжелых грузов замена детали может потребоваться намного раньше.

Во время выбора деталей важно выбирать стоковые варианты или аналоги, рекомендуемые производителем, что гарантирует длительный ресурс эксплуатации. При своевременном обслуживании и смазки конструкционного узла оригинальные шаровые могут прослужить до 100 000 км пробега, в то время как реплики часто не доходят даже до заявленного ресурса.

Тип детали Производитель Артикул Примерная стоимость, руб.
Шаровая опора Novline 401604793R 1000
Шаровая опора Novline 7701205779 1200
Шаровая опора API 6001547696 1250
Рычаг подвески API 6001547520 2100
Шаровая опора Smart Tech ST600155090910 1450
Шаровая опора Novline 545011362R 1350
Рычаг подвески Novline 545011362R 1990
Рычаг подвески Novline 545004269R 2100
Шаровая опора TYG 7700415121 1350
Рычаг подвески TYG 8200820918 2200
Рычаг подвески API 7700799404 2450

В противном случае возможно приобретение неподходящего типа деталей, что существенно снизит эксплуатационный ресурс как ходовой части, так и остальных систем автомобиля. На качестве шаровых опор и рычагов подвески нельзя экономить!

Рекомендации

Логан замена шаровой

Независимо от способа замены шаровой (со снятием рычага или без демонтажа), сразу после замены нужно ехать на развал-схождение. При этом во время первой поездки и в последующие несколько сотен километров нужно избегать агрессивной езды и проезда неровностей на скорости.

  • шаровой опоре нужно дать время на полную «усадку», также при условии замены сайлентблоков рычагов данное правило распространяется и на них;
  • если при монтаже шаровая не запрессовалась в рычаг должным образом, даже вылет опоры из рычага не приведет к серьезным последствиям на низкой скорости;

Отметим, что менять шаровую в сборе с рычагом всегда лучше, чем по отдельности. Причина в том, что опора запрессовывается в отверстие рычага при помощи шлицов на краях шаровой опоры.

При выборе шаровой опоры на Логан важно учитывать, что в продаже есть шаровые опоры нового типа, а также старого образца. Новые опоры имеют пальцы сбоку, а также лишены круговой проточки.

Как проверить амортизаторы Рекомендуем также прочитать статью о том, как проверить амортизаторы на машине. Из этой статьи вы узнаете об основных причинах выхода из строя амортизаторов, а также признаках их неисправности и доступных способах проверки амортизаторов.

Артикул шаровой Рено Логан нового и старого образца отличается. По этой причине важно сразу определить, какой тип опоры стоит на машине, чтобы шаровая Рено Логан полностью подошла. Чтобы разобраться, потребуется выбить опору из кулака.

Критические поломки данных элементов могут привести не только к появлению стуков в подвеске и ухудшению управляемости, но и выворачиванию колеса при езде. По этой причине появление любых признаков неисправности шаровых опор или проблемы с рычагами являются весомым основанием для проведения комплексной диагностики ходовой части и немедленной замены вышедших из строя элементов.

Резюмируем

Как видно из вышесказанного, процесс замены шаровой опоры на Рено Логан – не сложен. Небольшие трудности могут возникнуть только со снятием пальца шаровой из кулака.

На станциях технического обслуживания за замену шаровой возьмут от 500 до 800 рублей. Чтобы сэкономить эти деньги, нужно работать по выше представленной инструкции и иметь перечисленный набор инструмента.

Нюансы замены

  • Главный недостаток замены шаровой опоры отдельно от рычага — это вероятность того, что она может «выскочить» из своего посадочного места. В таком случае рулевое колесо поворачивается на 30–40 градусов в сторону и шаровая гарантированно выходит из строя (по крайней мере пыльник). Если это произошло, то в большинстве случаев требуется замена всего рычага. Некоторые слесари «стягивают» опору к рычагу точечной сваркой в нескольких местах. При таком способе высока вероятность повредить пыльник (прогорит), и гарантии от «вылета» никто не даст. «Аналоги» со стопорным кольцом предотвратят возможное выпадение.
  • На Рено Логан рычаги поставляются вместе с двумя сайлентблоками. Если на вашем автомобиле они повреждены, то проще и дешевле купить деталь в сборе, поскольку разница в стоимости шаровой и сайлентблоков отдельно будет несущественной. Особенно если учесть, что сайлентблоки также необходимо выпрессовывать.
  • Если вы поменяли шаровую опору со снятием всего рычага или поменяли его в сборе, то обязательно нужно сделать «развал-схождение» подвески.

Процедура замены шаровой опоры на Renault Logan довольно проста. При желании с этим сможет справиться даже начинающий автолюбитель. Хотя для более аккуратной работы может понадобиться пресс. А вот с точки зрения безопасности на дороге лучше поменять весь рычаг в сборе.

Осмотр и диагностика детали

Как мы знаем, состояние дорог на территории РФ предусматривает наличие ухабин и ям по умолчанию. В таких условиях реальный ресурс до вынужденной замены шаровой опоры «Рено-Логан» иссякнет спустя 75-80 тыс. км пробега. Стоит отметить, что чем хуже дорожное полотно, чем больше на нем ям, ухабов и выбоин, тем быстрее подвеска придет в негодность, а вместе с ней и шаровая опора. Что касается движения по идеальной городской дороге на допустимых скоростях, то срок эксплуатации автоматически продлевается до 125-140 тыс. км пробега.

Независимо от состояния дорог и качества полотна, на котором вы ездите, совершайте плановую поверку хотя-бы один раз каждые 75 тыс. км. Не забудьте и о рулевых наконечниках. Эти элементы подвергаются износу не меньше.

Распознать поломку помогут визуальные и механические ощущения: покачивание авто во время движения, запоздалая реакция на вращение рулевого колеса и пр. Как только вы выполните замену, нужно убедиться, что все симптомы проблем с подвеской устранены. Мастера сервисных центров рекомендуют выполнять комплексную проверку всей передней подвески. Используйте домкрат, эстакаду или смотровую яму, чтобы обеспечить наилучший доступ к ней.

Разберем детальнее процесс осмотра. Убедитесь в том, что автомобиль находится в устойчиво-поднятом состоянии, под задние колеса при необходимости подложены упоры. По возможности делайте эту процедуру как можно чаще:

  1. Оцените деталь внешне на предмет наличия механических повреждений. Элементы опоры, выполненные из резины, должны иметь минимальные потертости. Наконечники и рулевая рейка также должна быть исправна.
  2. Осмотрите прочие элементы подвески на предмет наличия сколов, механических повреждений, трещин и пр.
  3. Осмотрите рычаги и рядом стоящие элементы на предмет деформации. Если элемент внешне кажется искривленным, то это явный признак необходимости замены узла.
  4. Все резиновые части передней оси подвески должны быть целыми. Разрывы резины, выпучивание прокладки или какие-либо другие видимые повреждения – все это признак необходимости скорейшей замены.

На этом ответ на вопрос, как проверить шаровую опору на «Рено-Логан» визуально, считается закрытым. Если вы не смогли определить наличие повреждений, но все еще есть сомнения по поводу работоспособности опоры, следует отвезти автомобиль в профессиональную мастерскую. Далее рассмотрим, как же все-таки определить поломку самостоятельно.

Заключение

Для безопасной эксплуатации нужно своевременно проводить техническое обслуживание и замену шаровых опор Рено Логан 2, так как обрыв этого узла может привести к развороту колес наружу, что, в свою очередь, завалит машину на бок.

Оцените статью
Рейтинг автора
4,8
Материал подготовил
Максим Коновалов
Наш эксперт
Написано статей
127
А как считаете Вы?
Напишите в комментариях, что вы думаете – согласны
ли со статьей или есть что добавить?
Добавить комментарий

Как заменить шаровую рено логан

Замена шаровой опоры Логан: как заменить шаровую самому

Замена шаровых опор на Рено Логан требуется в случае износа детали или серьезного повреждения данного элемента. На необходимость замены шаровой указывают следующие признаки:

  • стук передней подвески;
  • проблемы с управляемостью;
  • быстрый и неравномерный износ шин.

На Рено Логан шаровая опора может быть заменена двумя способами: без снятия рычага, а также со снятием рычага. Каждый из указанных способов замены имеет свои преимущества и недостатки. Подробнее читайте в нашей статье.

Когда и как менять шаровые опоры на Логане: советы и инструкции

При неисправности шаровой опоры Рено Логан существует несколько вариантов устранения поломки. Можно, как рекомендует производитель, заменить весь передний нижний рычаг подвески в сборе. С точки зрения безопасности — это лучший вариант, но не самый дешёвый. Дешевле заменить шаровую опору отдельно, но в этом случае есть несколько нюансов при замене.

Замена шаровой опоры «Рено Логан»: как проверить, выбрать и поменять пошагово

Ремонт автомобиля своими руками позволит не только сэкономить, но и лучше изучить его устройство. Замена шаровой опоры «Рено Логан» не считается сложной задачей, выполняется одним человеком примерно за 2 часа.

Своими руками быстро меняем шаровую опору Renault Logan 2

Шарнир Logan

Logan 2

Шаровая опора Рено Логан соединяет ступицу и рычаг подвески, обеспечивая перемещение колес по горизонтали, блокируя перемещение по вертикальной траектории.

Конструкционно этот шарнир представлен конусообразным пальцем вращающимся, обеспечивающим небольшое раскачивание внутри корпуса опоры наконечником.

Рассмотрим, что сигнализирует о неисправностях этого элемента, как правильно его подобрать, поменять, а также, какие способы замены в каких ситуациях используются.

Шаровая опора Renault logan 2

Шаровые Рено Логан: устройство и назначение

Шаровая Логан замена

На Рено Логан установлена передняя подвеска типа Мак Ферсон. Это значит, что по конструкции предусмотрена одна шаровая опора Рено Logan (слева и справа на передней оси). Опора закреплена на нижнем рычаге под ступицей.

По конструкции шаровая опора включает в себя:

  • корпус;
  • шаровый палец;
  • пластиковую втулку.

Шаровый палец запрессован в металлический корпус, между пальцем и корпусом отдельно впрессована втулка.

Выявляем поломку шаровой опоры на «Логан»

Чтобы корректно определить наличие и причину поломки, можно прибегнуть не только к визуальному осмотру. Ниже приведены актуальные методики, следуя которым вам удастся определить поломку с большой долей вероятности:

  • Шины автомобиля изнашиваются быстрее заявленного значения.
  • Стало сложнее поворачивать рулевое колесо. Автомобиль медленнее реагирует на поворот рулевой рейки.
  • Ухудшение устойчивости автомобиля во время движения, в том числе и по прямой траектории.
  • В области передней подвески автомобиля образовались глухие постукивания, шум и скрипы.
  • При движении в зимнее время года из области передней подвески раздаются глухие нетрадиционные звуки.

Если вы заметите, что один или несколько из приведенных выше условий выполняется, то часто дело будет именно в поломке шаровой опоры. Мы настоятельно рекомендуем все-таки не ставить «диагноз» автомобилю самостоятельно, а обратиться в сервисный центр для точечной диагностики. Благо, такие работы стоят недорого, но могут спасти ваш бюджет от более дорогостоящего ремонта всей подвески в целом.

Диагностика

Для начала установите автомобиль на яму. Далее заведите монтажный рычаг между рычагом и проушиной на кулаке, куда входит палец шаровой опоры. Отожмите рычаг от кулака и проследите за корпусом шаровой. Не должно быть стука или видимого люфта пальца.

Помимо диагностики самой опоры, осмотрите состояние пыльников. Если они потресканы или порваны, шаровая под замену.

Артикул:

  • REBJ2832 — шаровая опора от Moog для Логана
  • 77 03 002 735 — оригинальный болт крепежа пальца шаровой

Что такое шаровая опора

Элемент представляет собой шарнир, который обеспечивает соединение ступицы колеса с рычагами.

Схема шаровой опоры

  • стального монолитного пальца: с одной его стороны конусная часть и резьба, с другой — сферическая часть;
  • резинового пыльника — препятствует попаданию грязи внутрь корпуса шаровой опоры;
  • металлического корпуса, который удерживает сферу пальца;
  • втулки из полимерных материалов — смягчает силы трения между пальцем и корпусом;
  • прижимной гайки с завальцовкой — прижимают основные элементы к корпусу.

С каждой стороны передней подвески «Рено Логан» установлено по одной шаровой опоре. Увидеть их проще, подняв автомобиль на подъёмнике или загнав на смотровую яму.

Передняя подвеска «Рено Логан»

Если шаровую опору вовремя не заменить, возникнут проблемы с управляемостью автомобиля, повышенным износом остальных элементов подвески, а также покрышек. Сделать развал-схождение будет невозможно. Если во время этой процедуры мастер в автосервисе указал на проблемы, то, вероятно, шаровые опоры придётся заменить.

Проверка шаровых опор

Проверка шаровых опор

Езда с изношенными шаровыми опорами может привести к тому, что колесо при движении неожиданно выворачивается в обратную сторону. По этой причине необходимо регулярно проводить диагностику шаровых. На отечественных дорогах средний ресурс опор составляет около 80 тыс. км.

На износ шаровых опор указывает:

  • снижение остроты управления (замедлены реакции на руль);
  • машина слегка раскачивается при движении;
  • заметны отклонения от прямолинейного движения (нужно подруливать);
  • на неровностях слышен глухой металлический стук;
  • наблюдается активный износ покрышек автомобиля.
  1. Если внешних повреждений не видно, тогда следует проверить шаровые на предмет разрушения втулки между корпусом и шаровым пальцем. Если зазор увеличен (шаровая разбита), палец начинает болтаться в корпусе.
  2. Шаровая опора Логан диагностируется при помощи нажатой педали тормоза и раскачки вывешенного колеса. Для этого помощник в салоне нажимает на педаль тормоза до упора, после чего нужно взяться за верх и низ колеса и покачать его. Если обнаружен люфт, тогда зазор между пальцем и корпусом шаровой опоры сильно увеличен.
  3. Для более точной проверки можно приложить ладонь к кожуху шаровой опоры, чтобы захватить корпус и палец. При этом помощник должен раскачать колесо. В случае, когда люфт ощущается явно, шаровая опора Рено Логан разбита и деталь нужно менять.

Выбор запчасти

Оригинальная шаровая опора идет по артикулу 401604793R, она применяется на всех Рено Логан первого поколения. Из заменителей рекомендуем обратите внимание на опоры от производителей TRW, Lemforder, Moog.

Инструменты:

  • вороток
  • головка на восемнадцать, шестнадцать
  • накидной ключ на шестнадцать
  • ключ для колесных болтов
  • домкрат
  • плоская отвертка по которой можно бить
  • фиксатор резьбы
  • проникающая смазка
  • молоток
  • металлическая щетка
  • динамометрический ключ (желательно)
  • оправки (подробнее в инструкции)

Диагностика опор: ремонтировать или менять?

Точно сказать, сколько ходят шаровые опоры на Логане, не сможет никто. Основными признаками неисправной шаровой опоры у Renault Logan являются стук и скрип. Если при повороте руля слышны нехарактерные звуки, стоит проверить подвеску. Стук на неровностях также сигнализирует о поломке. Но если подвеска «гремит» на плохой дороге, то не спешите покупать новую шаровую. Обязательно проведите проверку стоек стабилизатора, которые выходят из строя чаще, а стучат не меньше.

Для более точного «диагноза» необходимо проверить отсутствие люфта в шаровой опоре. Это делают на подъёмнике или просто сняв переднее колесо. Далее нужно поместить монтировку между поворотным кулаком и рычагом ходовой части и попытаться разжать их. В исправной подвеске у вас не получится этого сделать. Если есть свободный ход, то ресурс детали исчерпан и замена обязательна.

Верный признак скорого ремонта — это порванный защитный пыльник шаровой опоры. Если внутрь корпуса попала грязь или вода, то деталь не прослужит более чем 2–3 тысячи километров.

Пыльник как отдельная деталь не продаётся

Как проверить шаровую опору на «Рено Логан»

Во время езды шаровая опора испытывает значительные нагрузки, в результате действия сил трения втулки изнашиваются, через повреждённый пыльник внутрь попадает песок, грязь. Палец начинает болтаться в корпусе. При среднем износе машина начинает покачиваться на дороге во время движения. При более сильном — могут появиться стуки, скрипы в момент поворота, сложности с управлением рулевым колесом. Во время движения автомобиль плохо «держит» дорогу. Также наблюдается повышенный износ резины. В самом худшем случае палец шаровой опоры может вырваться из корпуса, в результате чего колесо отделится от рычага. Продолжить движение придётся на эвакуаторе.

Диагностика ШО

Проверка люфта в шаровой опоре

Нужно выполнить ряд действий:

  1. Установить автомобиль на подъёмник так, чтобы передние колёса висели в воздухе. Или при помощи домкрата поднять машину, подложив под кузов деревянные бруски.
  2. Повернуть колёса в одну сторону до упора. Осмотреть пыльники: если они сильно повреждены, то лучше заменить шаровую, даже если в пальцы не «люфтят» — скоро это произойдёт.
  3. Не снимая колеса, нужно взяться за верхнюю и нижнюю его стороны. Попробовать аккуратно покачать вверх-вниз. Сильного болтания не должно быть. Процедуру нужно повторить при разных положениях руля.
  4. Также люфтов не должно ощущаться, если поместить монтировку между рычагом и поворотной цапфой.

В некоторых случаях виновником проблем с передней подвеской могут быть и другие запчасти: ступичные подшипники, сайлентблоки. Поэтому рекомендуется проводить комплексный осмотр.

Какие подготовительные работы необходимо провести

Если вы решили менять шаровую опору отдельно, то кроме самой запчасти вам понадобятся дополнительные инструменты. Поскольку вам придётся выпрессовывать старую шаровую из рычага своими руками, то в идеале понадобиться специальный пресс (съёмник). С его помощью демонтировать опору получается аккуратнее, соответственно новая установится более надёжно. Найти пресс можно на большинстве СТО, но если доступа к такому инструменту нет, то можно обойтись подручными средствами. Для выпрессовки можно использовать кусок трубы, чуть большего, чем шаровая, диаметра. А для запрессовки подойдёт головка размером на 34 или 36. Кроме этого, нужны ключи на 13, 16 и 18, а также большая плоская отвёртка.

При покупке запасной части обязательно обращайте внимание на производителя. Опытные логановоды советуют устанавливать TRW, Lemforder или Sidem.

Меняем шаровую Логана 2 по инструкции

Обратите внимание, что штатный способ установки шарового элемента подвески Рено Логан 2 предполагает замену узла и рычага подвески, поскольку при выпрессовке рычаг деформируется.

Меняем шаровую опору

Для фиксации аналоговых шаровых опор, которые запрессованы в гнездо старого рычага, используются стопорные кольца.

Из инструментов понадобятся ключи «на 13», «на 16» и «на 18».

Меняем шаровую опору

  1. Затягиваем ручник, фиксируем колеса противооткатными упорами.
  2. Ослабив болты крепления колеса, поднимаем Логан и демонтируем его.
  3. Выкрутив гайку снизу, выкручиваем верхний фиксирующий соединительную растяжку болт, снимаем ее.
  4. Разъединяем стабилизатор с рычагом, вытягивая гайку крепления и удерживая шапку фиксатора от прокручивания.
  5. Выкручиваем гайку, демонтируем нижнюю втулку.
  6. Верхнюю втулку снимаем вместе с болтом.
  7. Достаем среднюю резиновую втулку.
  8. Затем ослабляется гайка болта стяжки поворотного кулака и опоры. Достаем этот фиксатор.
  9. Для разжатия клеммового соединения воспользуйтесь отверткой или тонким зубилом. После этого достаньте палец шарового элемента из отверстия поворотного кулака Логана.
  10. Демонтируем фиксатор, соединяющий передний сайлент рычага и подрамник.
  11. Аналогично демонтируем фиксатор заднего сайлентблока.
  12. Снимаем старый рычаг передней подвески, заменяя его новым в обратной последовательности, однако плотно затягивать резьбу пока не нужно.
  13. Опустите Logan 2 на землю, толкните машину несколько раз из стороны в сторону.
  14. Затяните соединения. Необходимый для затяжки сайлентблоков момент – 105 Нм, болт соединительной тяги затягивается моментом 21 Нм, гайку этого же узла и гайку стяжного болта – моментом 65 Нм.
  15. После процедуры нужно проверить, настроить сход-развал.

На что обратить внимание при замене шаровых опор

Замена шаровых опор Логан

В целом, шаровая на Логан меняется относительно просто. При этом необходимо помнить, что основным недостатком замены только опоры без рычага является то, что отверстие под шаровую в рычаге неизбежно изнашивается.

Это значит, что даже при условии качественной запрессовки в рычаг шаровая в дальнейшем может выскочить со всеми вытекающим последствиями и рисками. По этой причине для замены лучше выбирать шаровые опоры на Логан, которые имеют стопорное кольцо.

  • Также, при такой возможности, шаровую и рычаг можно попробовать приварить в некоторых местах точечной сваркой. Однако, делать это должен только опытный специалист, так как можно быстро «спалить» пыльник.
  • При этом важно понимать, что если менять только сайлентблоки и шаровые, стоимость такой замены получается не намного ниже, чем покупка новых рычагов и шаровых в сборе. Объем работ также солидный (необходимо выпрессовывать сайлентблоки, устанавливать новые и т.д.).

Если в процессе замены каких-либо элементов по рычагу ударяли молотком, в этом случае рычаг потребуется заменить. Также отметим, что необходимо всегда сохранять пластиковую накладку (ставится под кулак) и стопорную шайбу из комплекта к новой шаровой.

Инструменты и приспособления для замены

Для демонтажа шаровой опоры понадобится съёмник.

Съемник шаровой опоры

Этот же инструмент поможет снять рулевые тяги. Для установки новой опоры потребуется втулка-оправка или соответствующего диаметра головка из набора. Также нужен домкрат (если нет доступа к подъёмнику), молоток, небольшой ломик или монтировка.

Как поменять своими руками: пошаговая инструкция

Существует два метода замены шаровой на Рено Логан — со снятием рычага и без. В первом случае удобнее демонтировать неисправную шаровую опору, во втором — меньше работы по сборке-разборке. В инструкции мы рассматриваем оба варианта. Основные шаги:

  • снять колесо;
  • снять суппорт;
  • открутить и выбить шаровую опору;
  • снять рычаг (при первом методе);
  • выпрессовать старую опору;
  • впрессовать новую;
  • собрать в обратном порядке.

Давайте рассмотрим подробнее каждый пункт.

  1. Со снятием колеса проблем возникнуть не должно. А вот при снятии суппорта необходимо открутить два крепёжных болта на 18, а потом разжать тормозные колодки. Сделать это можно с помощью отвёртки или маленькой монтировки. Для разжатия упирайтесь не в диск, а в колодку. После демонтажа, подвесьте суппорт повыше на пружину подвески, с помощью проволоки или верёвки.

Вбиваем в щель поворотного кулака отвёртку и снимаем шаровую

Если старый пыльник цел, лучше сохранить его

Будьте внимательны при работе с посадочным гнездом шаровой

Как снять и заменить шаровые опоры на Renault Logan: видео

Шаровая опора на Рено Логан: выбираем подходящие комплектующие для 2 генерации

Среднестатистический ресурс эксплуатации шаровых опор на Рено Логан составляет 65-75 000 км пробега, однако при вождении автомобиля по дорогам с недостаточным качеством покрытия или использования для перевозки тяжелых грузов замена детали может потребоваться намного раньше.

Во время выбора деталей важно выбирать стоковые варианты или аналоги, рекомендуемые производителем, что гарантирует длительный ресурс эксплуатации. При своевременном обслуживании и смазки конструкционного узла оригинальные шаровые могут прослужить до 100 000 км пробега, в то время как реплики часто не доходят даже до заявленного ресурса.

Тип детали Производитель Артикул Примерная стоимость, руб.
Шаровая опора Novline 401604793R 1000
Шаровая опора Novline 7701205779 1200
Шаровая опора API 6001547696 1250
Рычаг подвески API 6001547520 2100
Шаровая опора Smart Tech ST600155090910 1450
Шаровая опора Novline 545011362R 1350
Рычаг подвески Novline 545011362R 1990
Рычаг подвески Novline 545004269R 2100
Шаровая опора TYG 7700415121 1350
Рычаг подвески TYG 8200820918 2200
Рычаг подвески API 7700799404 2450

В противном случае возможно приобретение неподходящего типа деталей, что существенно снизит эксплуатационный ресурс как ходовой части, так и остальных систем автомобиля. На качестве шаровых опор и рычагов подвески нельзя экономить!

Рекомендации

Логан замена шаровой

Независимо от способа замены шаровой (со снятием рычага или без демонтажа), сразу после замены нужно ехать на развал-схождение. При этом во время первой поездки и в последующие несколько сотен километров нужно избегать агрессивной езды и проезда неровностей на скорости.

  • шаровой опоре нужно дать время на полную «усадку», также при условии замены сайлентблоков рычагов данное правило распространяется и на них;
  • если при монтаже шаровая не запрессовалась в рычаг должным образом, даже вылет опоры из рычага не приведет к серьезным последствиям на низкой скорости;

Отметим, что менять шаровую в сборе с рычагом всегда лучше, чем по отдельности. Причина в том, что опора запрессовывается в отверстие рычага при помощи шлицов на краях шаровой опоры.

При выборе шаровой опоры на Логан важно учитывать, что в продаже есть шаровые опоры нового типа, а также старого образца. Новые опоры имеют пальцы сбоку, а также лишены круговой проточки.

Как проверить амортизаторы Рекомендуем также прочитать статью о том, как проверить амортизаторы на машине. Из этой статьи вы узнаете об основных причинах выхода из строя амортизаторов, а также признаках их неисправности и доступных способах проверки амортизаторов.

Артикул шаровой Рено Логан нового и старого образца отличается. По этой причине важно сразу определить, какой тип опоры стоит на машине, чтобы шаровая Рено Логан полностью подошла. Чтобы разобраться, потребуется выбить опору из кулака.

Критические поломки данных элементов могут привести не только к появлению стуков в подвеске и ухудшению управляемости, но и выворачиванию колеса при езде. По этой причине появление любых признаков неисправности шаровых опор или проблемы с рычагами являются весомым основанием для проведения комплексной диагностики ходовой части и немедленной замены вышедших из строя элементов.

Резюмируем

Как видно из вышесказанного, процесс замены шаровой опоры на Рено Логан – не сложен. Небольшие трудности могут возникнуть только со снятием пальца шаровой из кулака.

На станциях технического обслуживания за замену шаровой возьмут от 500 до 800 рублей. Чтобы сэкономить эти деньги, нужно работать по выше представленной инструкции и иметь перечисленный набор инструмента.

Нюансы замены

  • Главный недостаток замены шаровой опоры отдельно от рычага — это вероятность того, что она может «выскочить» из своего посадочного места. В таком случае рулевое колесо поворачивается на 30–40 градусов в сторону и шаровая гарантированно выходит из строя (по крайней мере пыльник). Если это произошло, то в большинстве случаев требуется замена всего рычага. Некоторые слесари «стягивают» опору к рычагу точечной сваркой в нескольких местах. При таком способе высока вероятность повредить пыльник (прогорит), и гарантии от «вылета» никто не даст. «Аналоги» со стопорным кольцом предотвратят возможное выпадение.
  • На Рено Логан рычаги поставляются вместе с двумя сайлентблоками. Если на вашем автомобиле они повреждены, то проще и дешевле купить деталь в сборе, поскольку разница в стоимости шаровой и сайлентблоков отдельно будет несущественной. Особенно если учесть, что сайлентблоки также необходимо выпрессовывать.
  • Если вы поменяли шаровую опору со снятием всего рычага или поменяли его в сборе, то обязательно нужно сделать «развал-схождение» подвески.

Процедура замены шаровой опоры на Renault Logan довольно проста. При желании с этим сможет справиться даже начинающий автолюбитель. Хотя для более аккуратной работы может понадобиться пресс. А вот с точки зрения безопасности на дороге лучше поменять весь рычаг в сборе.

Осмотр и диагностика детали

Как мы знаем, состояние дорог на территории РФ предусматривает наличие ухабин и ям по умолчанию. В таких условиях реальный ресурс до вынужденной замены шаровой опоры «Рено-Логан» иссякнет спустя 75-80 тыс. км пробега. Стоит отметить, что чем хуже дорожное полотно, чем больше на нем ям, ухабов и выбоин, тем быстрее подвеска придет в негодность, а вместе с ней и шаровая опора. Что касается движения по идеальной городской дороге на допустимых скоростях, то срок эксплуатации автоматически продлевается до 125-140 тыс. км пробега.

Независимо от состояния дорог и качества полотна, на котором вы ездите, совершайте плановую поверку хотя-бы один раз каждые 75 тыс. км. Не забудьте и о рулевых наконечниках. Эти элементы подвергаются износу не меньше.

Распознать поломку помогут визуальные и механические ощущения: покачивание авто во время движения, запоздалая реакция на вращение рулевого колеса и пр. Как только вы выполните замену, нужно убедиться, что все симптомы проблем с подвеской устранены. Мастера сервисных центров рекомендуют выполнять комплексную проверку всей передней подвески. Используйте домкрат, эстакаду или смотровую яму, чтобы обеспечить наилучший доступ к ней.

Разберем детальнее процесс осмотра. Убедитесь в том, что автомобиль находится в устойчиво-поднятом состоянии, под задние колеса при необходимости подложены упоры. По возможности делайте эту процедуру как можно чаще:

  1. Оцените деталь внешне на предмет наличия механических повреждений. Элементы опоры, выполненные из резины, должны иметь минимальные потертости. Наконечники и рулевая рейка также должна быть исправна.
  2. Осмотрите прочие элементы подвески на предмет наличия сколов, механических повреждений, трещин и пр.
  3. Осмотрите рычаги и рядом стоящие элементы на предмет деформации. Если элемент внешне кажется искривленным, то это явный признак необходимости замены узла.
  4. Все резиновые части передней оси подвески должны быть целыми. Разрывы резины, выпучивание прокладки или какие-либо другие видимые повреждения – все это признак необходимости скорейшей замены.

На этом ответ на вопрос, как проверить шаровую опору на «Рено-Логан» визуально, считается закрытым. Если вы не смогли определить наличие повреждений, но все еще есть сомнения по поводу работоспособности опоры, следует отвезти автомобиль в профессиональную мастерскую. Далее рассмотрим, как же все-таки определить поломку самостоятельно.

Заключение

Для безопасной эксплуатации нужно своевременно проводить техническое обслуживание и замену шаровых опор Рено Логан 2, так как обрыв этого узла может привести к развороту колес наружу, что, в свою очередь, завалит машину на бок.

Оцените статью
Рейтинг автора
4,8
Материал подготовил
Максим Коновалов
Наш эксперт
Написано статей
127
А как считаете Вы?
Напишите в комментариях, что вы думаете – согласны
ли со статьей или есть что добавить?
Добавить комментарий

Как заменить шаровую рено логан

Замена шаровой опоры Логан: как заменить шаровую самому

Замена шаровых опор на Рено Логан требуется в случае износа детали или серьезного повреждения данного элемента. На необходимость замены шаровой указывают следующие признаки:

  • стук передней подвески;
  • проблемы с управляемостью;
  • быстрый и неравномерный износ шин.

На Рено Логан шаровая опора может быть заменена двумя способами: без снятия рычага, а также со снятием рычага. Каждый из указанных способов замены имеет свои преимущества и недостатки. Подробнее читайте в нашей статье.

Когда и как менять шаровые опоры на Логане: советы и инструкции

При неисправности шаровой опоры Рено Логан существует несколько вариантов устранения поломки. Можно, как рекомендует производитель, заменить весь передний нижний рычаг подвески в сборе. С точки зрения безопасности — это лучший вариант, но не самый дешёвый. Дешевле заменить шаровую опору отдельно, но в этом случае есть несколько нюансов при замене.

Замена шаровой опоры «Рено Логан»: как проверить, выбрать и поменять пошагово

Ремонт автомобиля своими руками позволит не только сэкономить, но и лучше изучить его устройство. Замена шаровой опоры «Рено Логан» не считается сложной задачей, выполняется одним человеком примерно за 2 часа.

Своими руками быстро меняем шаровую опору Renault Logan 2

Шарнир Logan

Logan 2

Шаровая опора Рено Логан соединяет ступицу и рычаг подвески, обеспечивая перемещение колес по горизонтали, блокируя перемещение по вертикальной траектории.

Конструкционно этот шарнир представлен конусообразным пальцем вращающимся, обеспечивающим небольшое раскачивание внутри корпуса опоры наконечником.

Рассмотрим, что сигнализирует о неисправностях этого элемента, как правильно его подобрать, поменять, а также, какие способы замены в каких ситуациях используются.

Шаровая опора Renault logan 2

Шаровые Рено Логан: устройство и назначение

Шаровая Логан замена

На Рено Логан установлена передняя подвеска типа Мак Ферсон. Это значит, что по конструкции предусмотрена одна шаровая опора Рено Logan (слева и справа на передней оси). Опора закреплена на нижнем рычаге под ступицей.

По конструкции шаровая опора включает в себя:

  • корпус;
  • шаровый палец;
  • пластиковую втулку.

Шаровый палец запрессован в металлический корпус, между пальцем и корпусом отдельно впрессована втулка.

Выявляем поломку шаровой опоры на «Логан»

Чтобы корректно определить наличие и причину поломки, можно прибегнуть не только к визуальному осмотру. Ниже приведены актуальные методики, следуя которым вам удастся определить поломку с большой долей вероятности:

  • Шины автомобиля изнашиваются быстрее заявленного значения.
  • Стало сложнее поворачивать рулевое колесо. Автомобиль медленнее реагирует на поворот рулевой рейки.
  • Ухудшение устойчивости автомобиля во время движения, в том числе и по прямой траектории.
  • В области передней подвески автомобиля образовались глухие постукивания, шум и скрипы.
  • При движении в зимнее время года из области передней подвески раздаются глухие нетрадиционные звуки.

Если вы заметите, что один или несколько из приведенных выше условий выполняется, то часто дело будет именно в поломке шаровой опоры. Мы настоятельно рекомендуем все-таки не ставить «диагноз» автомобилю самостоятельно, а обратиться в сервисный центр для точечной диагностики. Благо, такие работы стоят недорого, но могут спасти ваш бюджет от более дорогостоящего ремонта всей подвески в целом.

Диагностика

Для начала установите автомобиль на яму. Далее заведите монтажный рычаг между рычагом и проушиной на кулаке, куда входит палец шаровой опоры. Отожмите рычаг от кулака и проследите за корпусом шаровой. Не должно быть стука или видимого люфта пальца.

Помимо диагностики самой опоры, осмотрите состояние пыльников. Если они потресканы или порваны, шаровая под замену.

Артикул:

  • REBJ2832 — шаровая опора от Moog для Логана
  • 77 03 002 735 — оригинальный болт крепежа пальца шаровой

Что такое шаровая опора

Элемент представляет собой шарнир, который обеспечивает соединение ступицы колеса с рычагами.

Схема шаровой опоры

  • стального монолитного пальца: с одной его стороны конусная часть и резьба, с другой — сферическая часть;
  • резинового пыльника — препятствует попаданию грязи внутрь корпуса шаровой опоры;
  • металлического корпуса, который удерживает сферу пальца;
  • втулки из полимерных материалов — смягчает силы трения между пальцем и корпусом;
  • прижимной гайки с завальцовкой — прижимают основные элементы к корпусу.

С каждой стороны передней подвески «Рено Логан» установлено по одной шаровой опоре. Увидеть их проще, подняв автомобиль на подъёмнике или загнав на смотровую яму.

Передняя подвеска «Рено Логан»

Если шаровую опору вовремя не заменить, возникнут проблемы с управляемостью автомобиля, повышенным износом остальных элементов подвески, а также покрышек. Сделать развал-схождение будет невозможно. Если во время этой процедуры мастер в автосервисе указал на проблемы, то, вероятно, шаровые опоры придётся заменить.

Проверка шаровых опор

Проверка шаровых опор

Езда с изношенными шаровыми опорами может привести к тому, что колесо при движении неожиданно выворачивается в обратную сторону. По этой причине необходимо регулярно проводить диагностику шаровых. На отечественных дорогах средний ресурс опор составляет около 80 тыс. км.

На износ шаровых опор указывает:

  • снижение остроты управления (замедлены реакции на руль);
  • машина слегка раскачивается при движении;
  • заметны отклонения от прямолинейного движения (нужно подруливать);
  • на неровностях слышен глухой металлический стук;
  • наблюдается активный износ покрышек автомобиля.
  1. Если внешних повреждений не видно, тогда следует проверить шаровые на предмет разрушения втулки между корпусом и шаровым пальцем. Если зазор увеличен (шаровая разбита), палец начинает болтаться в корпусе.
  2. Шаровая опора Логан диагностируется при помощи нажатой педали тормоза и раскачки вывешенного колеса. Для этого помощник в салоне нажимает на педаль тормоза до упора, после чего нужно взяться за верх и низ колеса и покачать его. Если обнаружен люфт, тогда зазор между пальцем и корпусом шаровой опоры сильно увеличен.
  3. Для более точной проверки можно приложить ладонь к кожуху шаровой опоры, чтобы захватить корпус и палец. При этом помощник должен раскачать колесо. В случае, когда люфт ощущается явно, шаровая опора Рено Логан разбита и деталь нужно менять.

Выбор запчасти

Оригинальная шаровая опора идет по артикулу 401604793R, она применяется на всех Рено Логан первого поколения. Из заменителей рекомендуем обратите внимание на опоры от производителей TRW, Lemforder, Moog.

Инструменты:

  • вороток
  • головка на восемнадцать, шестнадцать
  • накидной ключ на шестнадцать
  • ключ для колесных болтов
  • домкрат
  • плоская отвертка по которой можно бить
  • фиксатор резьбы
  • проникающая смазка
  • молоток
  • металлическая щетка
  • динамометрический ключ (желательно)
  • оправки (подробнее в инструкции)

Диагностика опор: ремонтировать или менять?

Точно сказать, сколько ходят шаровые опоры на Логане, не сможет никто. Основными признаками неисправной шаровой опоры у Renault Logan являются стук и скрип. Если при повороте руля слышны нехарактерные звуки, стоит проверить подвеску. Стук на неровностях также сигнализирует о поломке. Но если подвеска «гремит» на плохой дороге, то не спешите покупать новую шаровую. Обязательно проведите проверку стоек стабилизатора, которые выходят из строя чаще, а стучат не меньше.

Для более точного «диагноза» необходимо проверить отсутствие люфта в шаровой опоре. Это делают на подъёмнике или просто сняв переднее колесо. Далее нужно поместить монтировку между поворотным кулаком и рычагом ходовой части и попытаться разжать их. В исправной подвеске у вас не получится этого сделать. Если есть свободный ход, то ресурс детали исчерпан и замена обязательна.

Верный признак скорого ремонта — это порванный защитный пыльник шаровой опоры. Если внутрь корпуса попала грязь или вода, то деталь не прослужит более чем 2–3 тысячи километров.

Пыльник как отдельная деталь не продаётся

Как проверить шаровую опору на «Рено Логан»

Во время езды шаровая опора испытывает значительные нагрузки, в результате действия сил трения втулки изнашиваются, через повреждённый пыльник внутрь попадает песок, грязь. Палец начинает болтаться в корпусе. При среднем износе машина начинает покачиваться на дороге во время движения. При более сильном — могут появиться стуки, скрипы в момент поворота, сложности с управлением рулевым колесом. Во время движения автомобиль плохо «держит» дорогу. Также наблюдается повышенный износ резины. В самом худшем случае палец шаровой опоры может вырваться из корпуса, в результате чего колесо отделится от рычага. Продолжить движение придётся на эвакуаторе.

Диагностика ШО

Проверка люфта в шаровой опоре

Нужно выполнить ряд действий:

  1. Установить автомобиль на подъёмник так, чтобы передние колёса висели в воздухе. Или при помощи домкрата поднять машину, подложив под кузов деревянные бруски.
  2. Повернуть колёса в одну сторону до упора. Осмотреть пыльники: если они сильно повреждены, то лучше заменить шаровую, даже если в пальцы не «люфтят» — скоро это произойдёт.
  3. Не снимая колеса, нужно взяться за верхнюю и нижнюю его стороны. Попробовать аккуратно покачать вверх-вниз. Сильного болтания не должно быть. Процедуру нужно повторить при разных положениях руля.
  4. Также люфтов не должно ощущаться, если поместить монтировку между рычагом и поворотной цапфой.

В некоторых случаях виновником проблем с передней подвеской могут быть и другие запчасти: ступичные подшипники, сайлентблоки. Поэтому рекомендуется проводить комплексный осмотр.

Какие подготовительные работы необходимо провести

Если вы решили менять шаровую опору отдельно, то кроме самой запчасти вам понадобятся дополнительные инструменты. Поскольку вам придётся выпрессовывать старую шаровую из рычага своими руками, то в идеале понадобиться специальный пресс (съёмник). С его помощью демонтировать опору получается аккуратнее, соответственно новая установится более надёжно. Найти пресс можно на большинстве СТО, но если доступа к такому инструменту нет, то можно обойтись подручными средствами. Для выпрессовки можно использовать кусок трубы, чуть большего, чем шаровая, диаметра. А для запрессовки подойдёт головка размером на 34 или 36. Кроме этого, нужны ключи на 13, 16 и 18, а также большая плоская отвёртка.

При покупке запасной части обязательно обращайте внимание на производителя. Опытные логановоды советуют устанавливать TRW, Lemforder или Sidem.

Меняем шаровую Логана 2 по инструкции

Обратите внимание, что штатный способ установки шарового элемента подвески Рено Логан 2 предполагает замену узла и рычага подвески, поскольку при выпрессовке рычаг деформируется.

Меняем шаровую опору

Для фиксации аналоговых шаровых опор, которые запрессованы в гнездо старого рычага, используются стопорные кольца.

Из инструментов понадобятся ключи «на 13», «на 16» и «на 18».

Меняем шаровую опору

  1. Затягиваем ручник, фиксируем колеса противооткатными упорами.
  2. Ослабив болты крепления колеса, поднимаем Логан и демонтируем его.
  3. Выкрутив гайку снизу, выкручиваем верхний фиксирующий соединительную растяжку болт, снимаем ее.
  4. Разъединяем стабилизатор с рычагом, вытягивая гайку крепления и удерживая шапку фиксатора от прокручивания.
  5. Выкручиваем гайку, демонтируем нижнюю втулку.
  6. Верхнюю втулку снимаем вместе с болтом.
  7. Достаем среднюю резиновую втулку.
  8. Затем ослабляется гайка болта стяжки поворотного кулака и опоры. Достаем этот фиксатор.
  9. Для разжатия клеммового соединения воспользуйтесь отверткой или тонким зубилом. После этого достаньте палец шарового элемента из отверстия поворотного кулака Логана.
  10. Демонтируем фиксатор, соединяющий передний сайлент рычага и подрамник.
  11. Аналогично демонтируем фиксатор заднего сайлентблока.
  12. Снимаем старый рычаг передней подвески, заменяя его новым в обратной последовательности, однако плотно затягивать резьбу пока не нужно.
  13. Опустите Logan 2 на землю, толкните машину несколько раз из стороны в сторону.
  14. Затяните соединения. Необходимый для затяжки сайлентблоков момент – 105 Нм, болт соединительной тяги затягивается моментом 21 Нм, гайку этого же узла и гайку стяжного болта – моментом 65 Нм.
  15. После процедуры нужно проверить, настроить сход-развал.

На что обратить внимание при замене шаровых опор

Замена шаровых опор Логан

В целом, шаровая на Логан меняется относительно просто. При этом необходимо помнить, что основным недостатком замены только опоры без рычага является то, что отверстие под шаровую в рычаге неизбежно изнашивается.

Это значит, что даже при условии качественной запрессовки в рычаг шаровая в дальнейшем может выскочить со всеми вытекающим последствиями и рисками. По этой причине для замены лучше выбирать шаровые опоры на Логан, которые имеют стопорное кольцо.

  • Также, при такой возможности, шаровую и рычаг можно попробовать приварить в некоторых местах точечной сваркой. Однако, делать это должен только опытный специалист, так как можно быстро «спалить» пыльник.
  • При этом важно понимать, что если менять только сайлентблоки и шаровые, стоимость такой замены получается не намного ниже, чем покупка новых рычагов и шаровых в сборе. Объем работ также солидный (необходимо выпрессовывать сайлентблоки, устанавливать новые и т.д.).

Если в процессе замены каких-либо элементов по рычагу ударяли молотком, в этом случае рычаг потребуется заменить. Также отметим, что необходимо всегда сохранять пластиковую накладку (ставится под кулак) и стопорную шайбу из комплекта к новой шаровой.

Инструменты и приспособления для замены

Для демонтажа шаровой опоры понадобится съёмник.

Съемник шаровой опоры

Этот же инструмент поможет снять рулевые тяги. Для установки новой опоры потребуется втулка-оправка или соответствующего диаметра головка из набора. Также нужен домкрат (если нет доступа к подъёмнику), молоток, небольшой ломик или монтировка.

Как поменять своими руками: пошаговая инструкция

Существует два метода замены шаровой на Рено Логан — со снятием рычага и без. В первом случае удобнее демонтировать неисправную шаровую опору, во втором — меньше работы по сборке-разборке. В инструкции мы рассматриваем оба варианта. Основные шаги:

  • снять колесо;
  • снять суппорт;
  • открутить и выбить шаровую опору;
  • снять рычаг (при первом методе);
  • выпрессовать старую опору;
  • впрессовать новую;
  • собрать в обратном порядке.

Давайте рассмотрим подробнее каждый пункт.

  1. Со снятием колеса проблем возникнуть не должно. А вот при снятии суппорта необходимо открутить два крепёжных болта на 18, а потом разжать тормозные колодки. Сделать это можно с помощью отвёртки или маленькой монтировки. Для разжатия упирайтесь не в диск, а в колодку. После демонтажа, подвесьте суппорт повыше на пружину подвески, с помощью проволоки или верёвки.

Вбиваем в щель поворотного кулака отвёртку и снимаем шаровую

Если старый пыльник цел, лучше сохранить его

Будьте внимательны при работе с посадочным гнездом шаровой

Как снять и заменить шаровые опоры на Renault Logan: видео

Шаровая опора на Рено Логан: выбираем подходящие комплектующие для 2 генерации

Среднестатистический ресурс эксплуатации шаровых опор на Рено Логан составляет 65-75 000 км пробега, однако при вождении автомобиля по дорогам с недостаточным качеством покрытия или использования для перевозки тяжелых грузов замена детали может потребоваться намного раньше.

Во время выбора деталей важно выбирать стоковые варианты или аналоги, рекомендуемые производителем, что гарантирует длительный ресурс эксплуатации. При своевременном обслуживании и смазки конструкционного узла оригинальные шаровые могут прослужить до 100 000 км пробега, в то время как реплики часто не доходят даже до заявленного ресурса.

Тип детали Производитель Артикул Примерная стоимость, руб.
Шаровая опора Novline 401604793R 1000
Шаровая опора Novline 7701205779 1200
Шаровая опора API 6001547696 1250
Рычаг подвески API 6001547520 2100
Шаровая опора Smart Tech ST600155090910 1450
Шаровая опора Novline 545011362R 1350
Рычаг подвески Novline 545011362R 1990
Рычаг подвески Novline 545004269R 2100
Шаровая опора TYG 7700415121 1350
Рычаг подвески TYG 8200820918 2200
Рычаг подвески API 7700799404 2450

В противном случае возможно приобретение неподходящего типа деталей, что существенно снизит эксплуатационный ресурс как ходовой части, так и остальных систем автомобиля. На качестве шаровых опор и рычагов подвески нельзя экономить!

Рекомендации

Логан замена шаровой

Независимо от способа замены шаровой (со снятием рычага или без демонтажа), сразу после замены нужно ехать на развал-схождение. При этом во время первой поездки и в последующие несколько сотен километров нужно избегать агрессивной езды и проезда неровностей на скорости.

  • шаровой опоре нужно дать время на полную «усадку», также при условии замены сайлентблоков рычагов данное правило распространяется и на них;
  • если при монтаже шаровая не запрессовалась в рычаг должным образом, даже вылет опоры из рычага не приведет к серьезным последствиям на низкой скорости;

Отметим, что менять шаровую в сборе с рычагом всегда лучше, чем по отдельности. Причина в том, что опора запрессовывается в отверстие рычага при помощи шлицов на краях шаровой опоры.

При выборе шаровой опоры на Логан важно учитывать, что в продаже есть шаровые опоры нового типа, а также старого образца. Новые опоры имеют пальцы сбоку, а также лишены круговой проточки.

Как проверить амортизаторы Рекомендуем также прочитать статью о том, как проверить амортизаторы на машине. Из этой статьи вы узнаете об основных причинах выхода из строя амортизаторов, а также признаках их неисправности и доступных способах проверки амортизаторов.

Артикул шаровой Рено Логан нового и старого образца отличается. По этой причине важно сразу определить, какой тип опоры стоит на машине, чтобы шаровая Рено Логан полностью подошла. Чтобы разобраться, потребуется выбить опору из кулака.

Критические поломки данных элементов могут привести не только к появлению стуков в подвеске и ухудшению управляемости, но и выворачиванию колеса при езде. По этой причине появление любых признаков неисправности шаровых опор или проблемы с рычагами являются весомым основанием для проведения комплексной диагностики ходовой части и немедленной замены вышедших из строя элементов.

Резюмируем

Как видно из вышесказанного, процесс замены шаровой опоры на Рено Логан – не сложен. Небольшие трудности могут возникнуть только со снятием пальца шаровой из кулака.

На станциях технического обслуживания за замену шаровой возьмут от 500 до 800 рублей. Чтобы сэкономить эти деньги, нужно работать по выше представленной инструкции и иметь перечисленный набор инструмента.

Нюансы замены

  • Главный недостаток замены шаровой опоры отдельно от рычага — это вероятность того, что она может «выскочить» из своего посадочного места. В таком случае рулевое колесо поворачивается на 30–40 градусов в сторону и шаровая гарантированно выходит из строя (по крайней мере пыльник). Если это произошло, то в большинстве случаев требуется замена всего рычага. Некоторые слесари «стягивают» опору к рычагу точечной сваркой в нескольких местах. При таком способе высока вероятность повредить пыльник (прогорит), и гарантии от «вылета» никто не даст. «Аналоги» со стопорным кольцом предотвратят возможное выпадение.
  • На Рено Логан рычаги поставляются вместе с двумя сайлентблоками. Если на вашем автомобиле они повреждены, то проще и дешевле купить деталь в сборе, поскольку разница в стоимости шаровой и сайлентблоков отдельно будет несущественной. Особенно если учесть, что сайлентблоки также необходимо выпрессовывать.
  • Если вы поменяли шаровую опору со снятием всего рычага или поменяли его в сборе, то обязательно нужно сделать «развал-схождение» подвески.

Процедура замены шаровой опоры на Renault Logan довольно проста. При желании с этим сможет справиться даже начинающий автолюбитель. Хотя для более аккуратной работы может понадобиться пресс. А вот с точки зрения безопасности на дороге лучше поменять весь рычаг в сборе.

Осмотр и диагностика детали

Как мы знаем, состояние дорог на территории РФ предусматривает наличие ухабин и ям по умолчанию. В таких условиях реальный ресурс до вынужденной замены шаровой опоры «Рено-Логан» иссякнет спустя 75-80 тыс. км пробега. Стоит отметить, что чем хуже дорожное полотно, чем больше на нем ям, ухабов и выбоин, тем быстрее подвеска придет в негодность, а вместе с ней и шаровая опора. Что касается движения по идеальной городской дороге на допустимых скоростях, то срок эксплуатации автоматически продлевается до 125-140 тыс. км пробега.

Независимо от состояния дорог и качества полотна, на котором вы ездите, совершайте плановую поверку хотя-бы один раз каждые 75 тыс. км. Не забудьте и о рулевых наконечниках. Эти элементы подвергаются износу не меньше.

Распознать поломку помогут визуальные и механические ощущения: покачивание авто во время движения, запоздалая реакция на вращение рулевого колеса и пр. Как только вы выполните замену, нужно убедиться, что все симптомы проблем с подвеской устранены. Мастера сервисных центров рекомендуют выполнять комплексную проверку всей передней подвески. Используйте домкрат, эстакаду или смотровую яму, чтобы обеспечить наилучший доступ к ней.

Разберем детальнее процесс осмотра. Убедитесь в том, что автомобиль находится в устойчиво-поднятом состоянии, под задние колеса при необходимости подложены упоры. По возможности делайте эту процедуру как можно чаще:

  1. Оцените деталь внешне на предмет наличия механических повреждений. Элементы опоры, выполненные из резины, должны иметь минимальные потертости. Наконечники и рулевая рейка также должна быть исправна.
  2. Осмотрите прочие элементы подвески на предмет наличия сколов, механических повреждений, трещин и пр.
  3. Осмотрите рычаги и рядом стоящие элементы на предмет деформации. Если элемент внешне кажется искривленным, то это явный признак необходимости замены узла.
  4. Все резиновые части передней оси подвески должны быть целыми. Разрывы резины, выпучивание прокладки или какие-либо другие видимые повреждения – все это признак необходимости скорейшей замены.

На этом ответ на вопрос, как проверить шаровую опору на «Рено-Логан» визуально, считается закрытым. Если вы не смогли определить наличие повреждений, но все еще есть сомнения по поводу работоспособности опоры, следует отвезти автомобиль в профессиональную мастерскую. Далее рассмотрим, как же все-таки определить поломку самостоятельно.

Заключение

Для безопасной эксплуатации нужно своевременно проводить техническое обслуживание и замену шаровых опор Рено Логан 2, так как обрыв этого узла может привести к развороту колес наружу, что, в свою очередь, завалит машину на бок.

Оцените статью
Рейтинг автора
4,8
Материал подготовил
Максим Коновалов
Наш эксперт
Написано статей
127
А как считаете Вы?
Напишите в комментариях, что вы думаете – согласны
ли со статьей или есть что добавить?
Добавить комментарий
