Гидроусилителя руля ремонт уаз

Рулевое управление УАЗа Патриота: неисправности и методы их устранения

Одна из главных систем в устройстве колесных транспортных средств – это рулевое управление, состоящее из комплекса узлов и агрегатов. Его главная задача – синхронизировать повороты руля с поворотом передних (управляемых) колес автомобиля. Рулевое управление поддерживает заданное водителем направление и обеспечивает нужный угол поворотов.

Деталь авто

Гидроусилитель на уаз 469 своими руками

Гидроусилителем руля сегодня оснащаются многие современные авто. Предназначение этой системы заключается в том, что ее использование позволяет более комфортно управлять машиной благодаря облегченному вращению руля. Поэтому многие автолюбители, машины которых не оснащены гидроусилителем, ставят ГУР на свои авто. Подробнее о том, как установить ГУР на УАЗ и что для этого нужно — читайте ниже.

Перепускной клапан насоса гидроусилителя руля транспортного средства

В любых грамотно спроектированных изделиях, всегда применяются определенные защитные меры, от их разрушения при каких-то неблагоприятных обстоятельствах, возникающих во время работы. Не является исключением и автомобиль. Его конструкция предусматривает применение систем, использующих в работе повышенное давление.

Примером могут служить такие из них, как:

  • топливная;
  • смазки;
  • ГУР и другие.

Для защиты от его превышения они имеют специальные устройства, например, в дизеле такую роль выполняет редукционный клапан ТНВД.

Особенности системы

Механизм рулевого управления Патриота дополняется колонкой. Вал находится в колонке руля на 2-х опорных подшипниках. Это так называемая опора рулевого вала УАЗ Патриот. Ее задача – передать повороты вправо или влево от руля на рулевой механизм посредством устройства, похожего на кардан. Руль устанавливается на шлицы и надёжно фиксируется на нём соединением с гайкой. К трубе закрепляется механизм регулирования угла наклона.

Основная часть узла находится в моторном отсеке, а его картер закреплен на раме при помощи болтовых креплений. Особенность рулевого управления УАЗа Патриота в том, что здесь используются шаровые шкворни – технология устаревшая и встречается на современных автомобилях редко. В остальном механизм выполнен по стандартной схеме и мало чем отличается от устройств, устанавливаемых на УАЗ 469 и прочие модели.

Когда водитель вращает руль на УАЗе Патриоте, винт механизма управления выкручивается из поршневой гайки или, наоборот, вворачивается в неё. Давление в одной или в другой полостях рулевого механизма повышается или понижается, от этого поршневая гайка начинает перемещаться. Одновременно с этим она оказывает влияние на сошку через вал рулевой рейки, а та через рулевую трапецию и тяги передает усилие на управляемые колеса, заставляя поворачиваться их в нужную сторону.

Жидкость гидроусилителя, пройдя по системе, попадает обратно в расширительный бачок по шлангу «обратки». Оптимальное для прокачивания жидкости давление создаёт насос гидроусилителя лопастного типа. Устанавливается он на кронштейне двигателя и имеет общий с ним привод, считаясь вспомогательным оборудованием.

Для поддержания давления в насосе установлен специальный предохранительный клапан, он регулирует показатель в зависимости от того, как часто крутится коленчатый вал силовой установки. Расширительный бачок гидравлического усилителя расположен в моторном отсеке над левым брызговиком переднего крыла. При помощи шлангов соединяется с насосом ГУРа и магистралью обратки. В случае неисправности усилитель управления сохраняется, но для поворота руля придется приложить значительно больше усилий.

Характеристика

На данный момент почти все бюджетные машины оснащаются таким усилителем. Однако у владельцев старых авто есть желание дооснастить машину ГУРом. Это весьма полезная опция. Даже при большом диаметре рулевого колеса усилия, прилагаемые к управлению машиной, будут в разы меньше. Особенно это заметно при парковке в густонаселённых городах. Сам ГУР представляет собой часть рулевой системы автомобиля и работает на гидравлической жидкости, которую качает насос. Также сюда входит и рулевая колонка. Обычная заводская сюда не подходит. Есть много плюсов данной системы.

Гидроусилитель или электроусилитель руля на Буханку: что лучше?

Одним из основных преимуществ гидроусилителя руля перед ЭУР считается более дешевая стоимость системы. Кроме того, в отличие от ЭУР, ГУРы обладают повышенным запасом мощности.

Минусы таких усилителей следующие:

  1. В системах ГУР нужно регулярно проводить проверку уровня масла в расширительном бачке. Как и любой другой расходный материал, эта жидкость со временем теряет свои характеристики, а из-за ее низкого уровня в работе системы могут возникнуть неполадки.
  2. ГУР требует правильной эксплуатации, соблюдения определенных правил.
  3. Работа гидроусилителя зависит от работоспособности двигателя. Если мотор отключен, то повернуть руль будет очень тяжело.
  4. ГУР состоит из многих элементов, среди которых шланги и ремни, за которыми нужно постоянно следить. При наличии повреждений и трещин ремешки подлежат замене, а повреждения патрубков могут привести к утечке масла из системы (автор видео — Роман Петров).

Что касается ЭУР, то такие системы имеют больше преимуществ. Из-за простой конструкции системы автовладелец может сэкономить место в подкапотном пространстве при установке. В отличие от гидроусилителей, при использовании ЭУР водителю не придется регулярно проверять состояние ремней, патрубков и уровень масла в бачке. Кроме того, автовладелец машины с ЭУР может самостоятельно настроить усилие поворота руля, то есть подстроить систему под свои нужды.

Из недостатков электроусилителя следует выделить:

  1. По сравнению с гидроусилителем — более высокая стоимость системы, по этой причине многие автовладельцы ставят ан буханку именно ГУР.
  2. Невысокий запаса мощности.
  3. Более дорогой ремонт узла в случае его выхода из строя.

Купить Обзор гидроусилителя руля УАЗ, комплектацииКупить Обзор гидроусилителя руля УАЗ, комплектацииКупить Обзор гидроусилителя руля УАЗ, комплектации

5.1.6 Снятие, разборка, проверка и сборка насоса гидроусилителя рулевого управления


. Отворачивание гайки крепления шкива насоса Зажмите шкив привода насоса в тисках, отверните гайку крепления и снимите пружинную шайбу (). Снимите шкив с вала привода насоса. . Стопорное кольцо и распорная втулка-пыльник Снимите стопорное кольцо с помощью съемника стопорных колец, затем снимите распорную втулку-пыльник ().

Легкими ударами пластикового молотка со стороны ротора выбейте вал привода насоса. . Извлечение сальника из корпуса насоса гидроусилителя С помощью отвертки извлеките сальник из корпуса насоса гидроусилителя (). ПРИМЕЧАНИЕ При сборке насоса всегда устанавливайте новый сальник.

Проблемы эксплуатации

Часто автовладельцы приобретают готовые комплекты усилителей от Ульяновского завода. Стоимость их относительно мала, да и в установке они не проблемны. Готовые комплекты можно приобрести по цене от 20 до 37 тысяч рублей. Но при частой эксплуатации, особенно без должного уровня масла, усилитель начинает гудеть. Это значит, что был поврежден насос или приводной ремень. Реже ломается сама рулевая рейка (она может течь в местах уплотнения). Ездить с такой поломкой не рекомендуется.

Что нам понадобится купить?

Для этого нам необходимо приобрести рулевую колонку под усилитель, а также насос. Последний будет создавать и поддерживать необходимое давление в системе управления. Работа элемента осуществляется приводным ремнем. Также нам понадобятся бачок для хранения жидкости и соединительные шланги. Последние делятся на два типа – низкого и высокого давления. Первый будет гнать «обратку» в бачок, а второй служит для циркуляции жидкости в самой системе. Что касается количества жидкости, которое задействуется в системе, ее не слишком много. Для УАЗа достаточно 1,2 литра специального масла. Оно отличается от моторного по вязкости и консистенции.

Необходимое оборудование

Электроусилитель для авто

Для переоборудования автомобиля под систему с гидравлическим усилителем выпускаются различные механизмы.

Так, универсальный модуль ШНКФ 453461.130 представляет собой агрегат, где к рулевому механизму добавлен распределитель жидкости, находящейся под давлением, и силовой цилиндр, который и управляет рычагами. В данном случае цепочка, управляющая колесами, выглядит так:

  • ведущий винт — шариковая гайка;
  • шариковая гайка — зубчатая рейка;
  • зубчатая рейка — трезубый сектор;
  • ведомый сектор — рулевая колонка.

Конструктивное исполнение такого ГУР имеет хорошие технические характеристики:

  • передаточное число механизма — 17,3 к 1;
  • установленная масса — 12 кг;
  • максимальный крутящий момент — 100 кгс/м;
  • максимально развиваемое давление — 12 МПа;
  • угол поворота выходного вала — до 80°.

Следует обратить внимание на то, что прежнее передаточное отношение составляло 16,4.

В линейке продукции УАЗ присутствует автомобиль с гидравлическим усилителем руля. Правда, и там требуются доработки. Блок усилителя на заводе никак не защищали, что может привести к повреждению трубок высокого давления и к коррозии. На сегодняшний день стоимость версии фургона, где в комплектацию входит гидроусилитель руля, составляет от 500 тыс. рублей.

Ремонт Гур Уаз Своими Руками

Даны пояснения по принципу работы,.Il y a anСборка гура на соболь газель.Il y a anНе подошедший сначала сальник — DPH 1265933 Если кому понравилось или помогло мое видео, ставьте лайки пишите.Il y a 2 ansКак я ставил ГУР и что я получил в итоге.Il y a anВ этом видео я повторно ремонтируют гур своего соболька.

Некоторые нюансы при сборке.Il y a anIl y a anДрузья, напоминаем, что канал UAZOBAZA переехал на новое место проживания frclip.com/channel/UCvJf5f4RdqbB8WSqT6JXmBw.Il y a anIl y a 9 moisIl y a 2 ansПриобрели полный комплект рулевого управления с ГУРом.

УАЗ Hunter Почти стандарт › Бортжурнал › Ремонт ГУРа ШНКФ 453461.133-50 (Борисов).

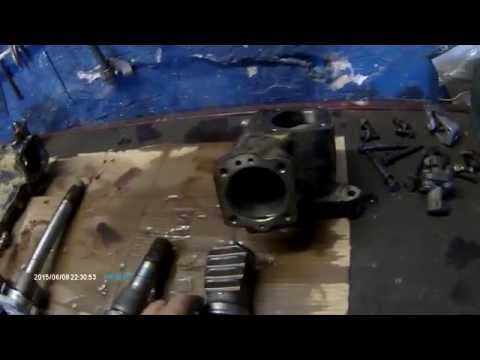

Съемником снимаем сошку (удобнее двухлапым в данном случае), скидываем пыльник под сошкой, удаляем смазку. Тут же попутно удобно было бы выкрутить болты-фиксаторы подшипников-эксцентриков и снять их стопорные кольца, но я это сделал чуть позже.Извлекаем стопорное кольцо сальника входного вала, убираем упорную шайбу.

Выкручиваем 4 болта, крепящую крышку редуктора к картеру.И извлекаем крышку.

Если пойдет туго — можно ее попробовать покрутить и поддеть тонкой отверткой, лезвием и т.п.Дальше подробно не фотал.

Да и ничего сложно в разборке нет, все интуитивно понятно.Извлекаем входной вал (он же золотник, как я понял) в сборе с рейкой. Просто вытягиваем его из корпуса.Вытаскиваем разрезную трубку, по которой перекатываются шарики, извлекаем их. Вынимаем винт из рейки.Выкручиваем заглушку, которой регулируется осевой люфт входного вала.

Запоминаем, как стоит упорный подшипник, так как у него половинки не идентичные.

Установка насоса и бачка

Любой гидравлический усилитель приводится в действие давлением жидкости. Чтобы его создать, существует насос. Но работает он через ременную передачу – от шкива коленчатого вала. Стоит отметить, что существуют разные ремни – под ГУР на УАЗ и для машин без него. Нам понадобится более длинный элемент – под гидравлический усилитель руля. Итак, снимаем приводной ремень, крыльчатку вентилятора и шкив коленчатого вала.

Разборка Гур Уаз

Или регулировка рулевого редуктора, кому как нравится.

Минимум времени,.Prieš 4 metusРемонт Уаз Патриот рулевое управление.Prieš metusВ ролике наглядно показано из чего состоит насос гидроусилителя руля. Даны пояснения по принципу работы,.Prieš metusPrieš 2 metusУстранение утечки масла в рулевом усилителе руля Volvo FH.

Замена сальника и некоторых резиновых уплотнений.Prieš 3 metusСборка и стенд ГУРа 4331.Prieš 3 metusПомощь каналу donatepay.ru/d/143721 Насос покупал здесь gm-parts.sells.com.ua/nasos-gura-16l-dm-96398992/p2284 3 года полёт .Prieš 5 mėnesiųУАЗ Буханка Life Регулировка рулевой колонки уаз.Prieš 4 metusPrieš 2 metusКак я ставил ГУР и что я получил в итоге.Prieš 3 metusЧто делать если у Вас застучал рулевой редуктор Delphi Втулка была выточена по размерам подшипника: Внешний.Prieš metusPrieš metusvk.com/onezes — моя группа ВК!

Редукционный клапан топливной системы

Другим, не менее важным, применением является использование подобной защиты для топливной системы. В первую очередь это относится к дизельным двигателям, ТНВД можно назвать основой всей системы питания. Его назначение – дозированная подача солярки к форсункам.

Топливный насос осуществляет подачу горючего из бака на вход ТНВД, а редукционный клапан ТНВД гарантирует стабильную величину давления.

Дело в том, что работа обычного насоса низкого давления обеспечивает подачу топлива в большем объеме, чем требуется. Поэтому редукционный клапан ТНВД его излишки, через дренажный штуцер, возвращает в топливный бак. Существует несколько различных типов ТНВД, созданных на основе разных конструктивных решений. Хотя это не имеет отношения к настоящей теме, но надо отметить, что одним из основных производителей ТНВД является Bosch, в изделиях этой фирмы реализован свой подход, ее продукция пользуется заслуженным качеством и отличается продолжительным сроком службы.

Однако, как и сам дизель, ТНВД критичен к качеству топлива, и даже использование изделий такой знаменитой фирмы, как Bosch, не позволяет применять низкокачественную солярку.

Гур уаз 469, 31519

Будьте внимательны, когда они выйдут, вывалится куча роликов, важно их не потерять — это подшипники вала.

Вот снятые крышки, видим внутри уплотнение из трех манжет: две пластиковые, черная и белая и между ними резиновое кольцо

Вот они демонтированы

Снятый вал и уплотнения крышек Заменил манжеты и глядя на крышки увидел, что у них отверстия не по центру и понял, что с помощью их прокручивания регулируется люфт в червячном соединении редуктора.

Дальше разобрал крышку приводного вала (вал на руль).

Там заменил сальник и резиновые кольца в крышке.

Категория: Ремонтировать самому

Характеристики автомобиля: Габариты авто следующие, длина — 3318, ширина — 1100, высота — 1273 мм. Колесная база составляет 2301 мм. Дорожный просвет 114 мм. Автомобиль оснащается гибридным силовым агрегатом. 2—цилиндровый двигатель оборудован системой обеспечивающей выходную мощность мотора. На каждый цилиндр приходится по 4 клапана. Диаметр одного цилиндра составляет 78 мм, ход поршня – 79 мм. Коленвал двигателя и разгоняется до 6000 оборотов в минуту. Максимальный крутящий момент удерживается вплоть до 2000 оборотов в минуту.

Выложил админ: по просьбе Мелентийа

Cмотрите ВИДЕО про ремонт гидроусилителя руля на уаз 31519.

Критика автовладельца по имени Андрей :Улучшен свет фар и обдув лобового стекла

Оригинальное название: . . . . 31519

Дата выхода: 03. 12. 2019 года

Смех в теме: Прочтите слово “Нидерланды” с ударением на Ы и почувствуйте запах и простор казахской степи, терпкий вкус кумыса, уют юрты.

Видео «Особенности установки усилителя на Буханку»

Какие моменты следует учесть при проведении работ по установке — смотрите на видео ниже (автор — Andrey 68).

Классика — уазовская «буханка»

Уже не раз приводились примеры, когда с выполнением самых сложных задач в российских регионах справлялись исключительно автомобили типа УАЗ 452. Не каждый день можно воспользоваться большегрузным УРАЛом или дорогим внедорожником иностранного производства. Но для УАЗа актуален вопрос модернизации существующей конструкции. Потому что, несмотря на отличную проходимость, удобство управления для водителя не всегда находится на нужном уровне.

Одним из элементов, который значительно облегчает управление этим внедорожным фургоном, является гидроусилитель рулевого механизма (ГУР). Использовать гидроусилитель на УАЗ «буханке» стали относительно недавно. Но прежде чем приступать к тюнингу, необходимо вспомнить устройство стандартной заводской конструкции рулевого управления.

Чрезмерный свободный ход

Данная проблема налицо, когда свободный ход руля Буханки превышает 40 мм, при условии измерения непосредственно на ободе баранки.

Причины

  • Затяжка болтов, фиксирующих картер к кронштейну лонжерона, ослабла.
  • Недостаточно сильно затянута гайка фиксации сошки.
  • Сбой регулировки либо чрезмерный износ элементов затяжки подшипников червяка.
  • Сбой регулировки либо чрезмерный износ элементов зацепления роликов и червяка.
  • Слабая затяжка конусов шаровых пальцев.
  • Слабая фиксация рычагов поворотных кулаков.
  • Чрезмерные зазоры в шарнирных соединениях рулевых тяг.
  • Чрезмерные зазоры в заделке концов рессор (передняя ходовая).

Конструктивные особенности рулевого механизма

С момента выхода первого автомобиля УАЗ 452 его рулевой механизм не претерпел существенных конструктивных изменений. Основной элемент рулевого управления — червячный редуктор, вращение к которому передается при помощи травмобезопасной рулевой колонки. Это особенно актуально, учитывая бескапотную компоновочную схему автомобиля.

Вал, на котором закреплено рулевое колесо, соединен с валом червяка через промежуточный вал при помощи шарниров карданного типа. Крепление сделано так, что в случае столкновения автомобиля вал рулевого колеса имеет возможность сложиться, и это уводит руль в сторону от центра кабины. В результате не происходит травмирующего воздействия руля на грудную клетку водителя.

Комплект ГУР для «буханки»

Однако за время длительной эксплуатации автомобилей УАЗ используемая конструкция не смогла себя зарекомендовать как достаточно надежная и безотказная. Более того, управление передними колесами требует от водителя приложения достаточных усилий, что особенно заметно при маневрировании на ограниченной территории.

При частой эксплуатации машины в труднопроходимых условиях рулевой механизм не выдерживает серьезных нагрузок и выходит из строя. К тому же одной из неисправностей, которая постоянно преследует подобные машины, является большой люфт на рулевом колесе, что затрудняет управление автомобилем и напрямую влияет на безопасность.

Таким образом, вопрос оснащения рулевого управления ГУР встает вполне обоснованно. Установка гидроусилителя руля на УАЗ «буханка» своими руками обеспечивает определенные преимущества в сравнении с базовой конструкцией:

  • снижение прикладываемого усилия для поворота управляемых колес;
  • долговечность механизма и простота обслуживания — по отдельным моделям отмечают работу до 400 тыс. км пробега до наступления отказа;
  • комфортность при управлении автомобилем и достаточная информативность при работе.

Называя эти преимущества, необходимо отметить, что все они были подтверждены водителями, модернизировавшими свои авто. Чтобы добиться подобных результатов, сначала нужно будет установить соответствующее оборудование.

Поведение на дороге

Усовершенствованное авто более маневренное на дороге

  1. Работа ГУР никак не будет связана с загруженностью автомобиля, скоростью движения. Можно спокойно маневрировать на шоссе, в городских условиях, а также на бездорожье или во дворе.
  2. Будет обеспечена нормальная обратная связь на руле. Если при работе механического узла наличие такой связи понятно, то, например, электрический усилитель практически полностью устраняет чувствительную связь между рулем и управляемыми колесами. Гидроусилитель не только облегчает поворот колес, но и обеспечивает необходимую чувствительность руля.
  3. Благодаря отсутствию жесткой связи руля с приводным механизмом после установки современного оборудования пропадают и толчки, передаваемые на руль от неровностей дорожного покрытия. Машина лучше держит траекторию и более послушна в руках водителя.
  4. Улучшится не только общее поведение автомобиля на дороге, но и многие другие показатели. Например, скорость прохождения поворотов увеличится, возрастет возвращение рулевого колеса в «нулевую» точку после окончания криволинейной траектории. Можно заметить и улучшение маневрирования в потоке, поскольку будет легче перестраиваться.

Несмотря на указанные достоинства, существуют и некоторые моменты, которые нельзя оценить однозначно.

ГУР (Гидроусилитель руля) — бортжурнал Nissan Mistral 1995 года на DRIVE2

Без каких либо предпосылок или причин, вдруг из бачка начало выкидывать жидкость, насос гура стал издавать треск, всё на заведенную машину. Думал, может что попало в шланг и нет правильной циркуляции жидкости. Открутив шланги с бачка и насоса гура, со шлангов всё прекрасно сливалось и после этого насос заработал. Пару дней поездив, решил послушать как насос работает, в салоне все тихо, а на первый завод с утра есть треск, буквально 2 секунды и тишина. Было слышно только при открытом капоте. Пришлось разбирать и не ждать, пока в не нужный момент откажет.Разбирал и ставил несколько раз. Один раз где-то ошибся по меткам и руль стал тугим, в следующий раз собрал все по меткам, руль стал как надо, но появился не уходящий треск, который был в самом начале. В итоге выяснилось, что порвалась сетка на редукционном клапане, не понятно по какой причине. В итоге взял контрактный с Японии и поставил.

Моё мнение такое, если бегут прокладки на насосе, то менять их надо уже тогда, когда сильно побегут. А если что случилось другое, сначала смотреть обычный клапан и редукционный, они снимаются без снятия насоса. Дальше уже сам насос снимать, хотя если есть износ в самом насосе, все равно уже не отремонтировать. Но для себя можно попробовать))) Но если на другой машине насос стоит в труднодоступном месте, то несколько раз снимать и ставить может быть накладно, если делать у механиков.

Стрелкой показано, где стоит редукционный клапан. Собственно с него и надо начинать, а не разбирать весь насос, как выяснилось позже.

Снятый насос выглядит так.

Сзади насоса откручиваем крышку, держится на четырёх болтах.

Вверху сама крышка. Снизу насос. Стрелками выделил метки. Кто не запомнит, как правильно стаяла овальная деталь, то на крышке отпечатались следы меток. Метки все надо соблюдать, иначе насос не будет работать.

Первой стрелкой отмечены лепестки, они вставляются в деталь под номером 2. Лепестки по износу должны быть ровные. В детали под номером два, отверстия под них тоже должны быть ровные, идеально. Под номером три, с внутренней стороны не должно быть никаких потертостей. У меня везде всё ровно было.

Клапан, который показан на первой фотографии. Чтобы разобрать, надо вытащить втулку.

Дальше вытаскиваем редукционный клапан. Он стоит за клапаном-болтом. Вытащить можно пинцетом (есть щель, где стрелка), либо сверху постучать (где на первой фотографии указано стрелочкой) и он выпадет, это если насос не снятый. На снятом просто перевернуть его вниз и потрясти.

Вот так выглядит редукционный клапан. Стрелкой номер один показана поверхность, которую нельзя царапать. А под стрелкой номер два может кто разбирал этот кончик? Не понятно снимается или нет, и должны ли быть еще какие-то детали, потому что у меня на нем порвалась сеточка. Смотрим следующее фото.
