Установка маслоотделителя картерных газов

Содержание

Как можно снизить расход масла на двигателях внутреннего сгорания при помощи маслоуловителя?

Если говорить кратко, маслоуловитель — это дополнительный маслоотделитель, задачей которого является очистка воздуха, поступающего в систему впуска двигателя. Зачем его стоит устанавливать в отдельных случаях, и для чего его все же используют на автомобилях? Рассмотрим тему кратко.

Маслоотделитель картерных газов своими руками: описание, схема

Сначала немного теоретической части. В любом двигателе автомобиля, даже современной модели, каждая система выполняет свои обязанности, и нет ничего лишнего. Здесь можно провести параллель с человеком, у которого все органы важны и необходимы. Главное, поддерживать здоровый образ жизни. Любой автомобиль в этом плане также нуждается в регулярной профилактике.

Маслоотделитель картерных газов

Функции всех узлов и агрегатов двигателя находятся в постоянной зависимости друг от друга. И если случается поломка детали в какой-нибудь системе, то эффективность работы силовой установки существенно снижается. То же самое применимо к системе вентиляции картера двигателя, в которой маслоотделитель картерных газов просто необходим.

Картерные газы: Работа системы вентиляции, маслоуловитель и клапан PCV

Это вторая версия статьи, созданная вместе с участниками группы проекта, в ней исправлены грубые ошибки по работе вентиляции картера двигателя для вывода картерных газов. Итак система вентиляции картера необходима для уменьшения вредных веществ, выходящих из картера двигателя в воздух. В картере безусловно находятся пары бензина, воды и пары масла — все это картерные газы.

Скопление картерных газов ухудшает свойства и состав моторного масла, разрушает металлические части двигателя, в Honda Civic при сбоях в системе или же агрессивной эксплуатации двигателя, количество паров возрастает и двигателя покрывается нагаром изнутри. Очевидным фактом сбоя ялвяется понижение мощности, увеличение расхода топлива. Визуально это видно как нагар на дроссельной заслонке, нагар на впускном коллекторе. Нагар в любом его проявлении является негативном факторе влияющем на характеристики двигателя. Уменьшается диаметр дроссельной заслонки, это значит меньше воздуха будет поступать во впускной коллектор. Нагар на впускном коллекторе уменьшит его объем а значит и отдачу. Закупорка каналов соотвественно введет к неправильном составу смеси и воздушному голоданию.

Нагар на дроссельной заслонке, впускном коллекторе, и даже на кольцах форсунок

Фильтр маслоотделитель картерных газов

Существует достаточно большое количество вариантов и способов изготовления подобного приспособления. Ваша задача выбрать наиболее подходящий для вас вариант.

Как сделать маслопомойку (маслоулавливатель картерных газов) своими руками? Перед тем, как задаваться таким вопросом, нужно решить, зачем оно вам надо. Все знают, что в картере образуется повышенное давление газов. Для его снижения используется вентиляция (сапун), от него шланг идет к дроссельному узлу. С газами часто вылетают капли смазки. При работе двигателя на высоких оборотах масла в картерных газах содержится значительно больше. Также, большое количество смазки выбрасывает через сапун изношенный двигатель.

В итоге, масло засоряет не только воздушный фильтр, но и дроссель. В результате, инжектор (карбюратор) не может работать в должном режиме. Чтобы избежать необходимости частой чистки системы питания и замены фильтра, и устанавливают маслоулавливатель.

Более надежное приспособление можно изготовить своими руками. Сделать его несложно, и ничего особого для этого вам не потребуется:

    Металлический бачок гидроусилителя;

Губки металлические для посуды (достаточно 4 шт.);

Итак, что такое маслоуловитель?

Маслоуловитель, также называемый «маслоулавливатель», — это устройство дополнительной сепараторации масляной эмульсии, по-простому говоря, система предназначена для очистки воздуха от частиц моторного масла, которое мелкой взвесью, масляным туманом может подниматься из картера вместе с картерными газами.

Испарение масла может происходить по разным причинам, но, в частности, такое явление может быть из-за некачественного смазочного материала, который при рабочих температурах начнет испаряться. При этом продукты сгорания масла будут оседать на впускном коллекторе, дроссельной заслонке, клапане холостого хода и так далее, загрязняя некоторые внутренние части мотора и усложняя работу двигателя в целом.

Кустарно выполненный маслоуловитель

Таким образом, маслоуловитель действует как некий фильтр, который защищает двигатель от чрезмерного загрязнения продуктами картерных газов и поддерживает его рабочие параметры за счет конденсации паров масла, попадающих в систему впуска и затем всасывающихся в камеры сгорания.

Именно из-за этого масляного тумана на автомобилях и рекомендуется производить чистку дроссельной заслонки!

На задней части заслонки, обращенной к двигателю, со временем образуется пленка, а затем и целый толстый слой «нефтяного» налета, в чем, главным образом, повинна система вентиляции картера двигателя.

Чем больше слой масла на заслонке, тем хуже ее реакция на открытие и закрытие дросселя, «подвисания» после отпуска педали газа. Неровная работа на холостых оборотах.

Как-то мы уже рассказывали, каким образом можно произвести чистку механической дроссельной заслонки, отчистив ее из такого состояния:

Приведя его в такое:

Подробнее можно прочитать здесь:

Вот именно с таким налетом по всему впускному коллектору и призван бороться сепаратор масляных газов.

Как сделать маслопомойку (маслоулавливатель картерных газов) своими руками? Это по силам каждому

1463247732_2db4748s-960.jpgЛюди, желающие сделать работу двигателя более эффективной, часто интересуются, как сделать маслопомойку (маслоулавливатель картерных газов) своими руками. Эта доработка позволяет избавить карбюратор или инжектор автомобиля от излишков смазки, прилетающей с картерными газами. Некоторые современные машины, обычно с претензией на спортивный характер, оснащаются штатными улавливателями. Ну, а владельцам других моделей приходится придумывать самостоятельно, как избавиться от подобной проблемы.

Существует достаточно большое количество вариантов и способов изготовления подобного приспособления. Ваша задача выбрать наиболее подходящий для вас вариант.

Схемы работы системы вентиляции картера

Система вентиляции картера Honda Civic, практически ни чем не отличается от большинства легковых автомобилей с ДВС. В качестве источника потока воздуха используется впускной тракт. Свежий поток воздуха попадает в ГБЦ, далее в двигатель, поток проходит до низа двигателя в картер, и выводит с собой через камеру сапуна отработанные газы на вторичную переработку во впускной коллектор. Такая система нужна для переработки материала, негативно влияющего на экологию.

Именно поэтому эта система закольцована в двигателе а не выходит после камеры сапуна наружу. Как вы понимаете данная система кроме контура вентиляции и впускного тракта имеет еще два компонента, камера сапуна выполняющего функцию приемника тяжелый частиц и клапан PCV (Positive Crankcase Ventilation) — клапан принудительной вентиляции картера. PCV необходим для направления движения потока. Немного иллюстраций для понимания терминов.

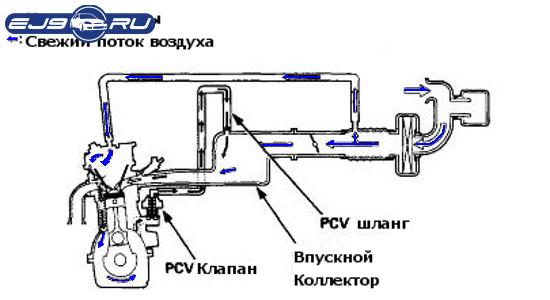

Типовая схема вентиляции картерных газов на горизонтальном впускном коллекторе D16Z6

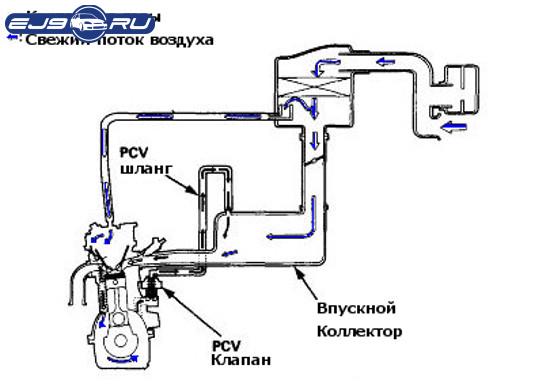

Типовая схема вентиляции картерных газов на вертикальном впускном коллекторе D14A4

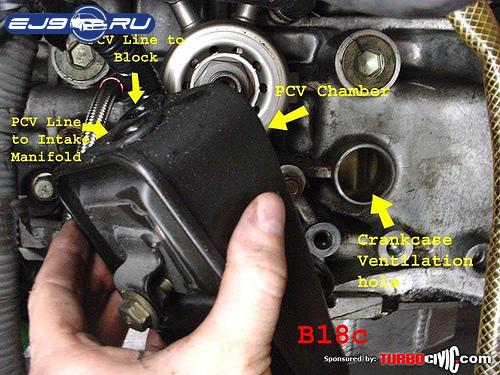

Камера сапуна сзади двигателя около масляного фильтра

Немного теории

Сначала немного теоретической части. В любом двигателе автомобиля, даже современной модели, каждая система выполняет свои обязанности, и нет ничего лишнего. Здесь можно провести параллель с человеком, у которого все органы важны и необходимы. Главное, поддерживать здоровый образ жизни. Любой автомобиль в этом плане также нуждается в регулярной профилактике.

Маслоотделитель картерных газов

Функции всех узлов и агрегатов двигателя находятся в постоянной зависимости друг от друга. И если случается поломка детали в какой-нибудь системе, то эффективность работы силовой установки существенно снижается. То же самое применимо к системе вентиляции картера двигателя, в которой маслоотделитель картерных газов просто необходим.

Как работает сепаратор-маслоуловитель?

За счет очистки воздуха, возвращаемого во впускную систему, сепаратор (его устанавливают на патрубок вентиляции картерных газов) уменьшает количество отложений углерода на дросселе, свечах, клапанах и впускном коллекторе, благодаря чему двигатель поддерживает оптимальную эффективность и не теряет мощность в течение длительного времени.

Среди вариантов реализации отделения картерных газов от масляной взвеси есть два самых распространенных. Это могут быть как обычные фильтрующие элементы, в которых используется матерчатый или металлический фильтр .

Так и маслоуловители циклонного типа, центробежные сепараторы. Благодаря сепаратору система впуска двигателя остается чистой, что особенно важно в автомобилях с большим пробегом, а также автомобилях с двигателем с турбонаддувом и в силовых агрегатах, прошедших через тюнинг-модификации.

Например, в первом случае масло отделяется от газов за счет сопротивления синтетической ткани или тонкой металлической проволоки (со временем внутренний фильтрующий элемент нужно заменять или промывать), а вот центробежный маслоотделитель отделяет смазку от газов следующим образом: при прохождении через устройство газы и масляная взвесь в них как бы «раскручиваются», подвергаясь воздействию центробежной силы; благодаря этой центробежной силе масло оседает на стенках и стекает обратно в картер ДВС.

Циклонный маслоотделитель снабжен специальным клапаном, ограничивающим разряжение в картере двигателя , поскольку при сильном разряжении могут быть повреждены пыльники мотора и его резиновые уплотнители.

Таким образом работают встроенные, предусмотренные конструкцией ДВС фильтры.

Проблема нагара в системе

Откуда идет нагар? Допустим двигатель новый, и функцию примитивного фильтра выполняет камера сапуна. В котором масло оседает, а газы уходят ка полагается через клапан PCV во впуск снова в двигатель. Все идеально, тяжелые части масла отделяются, а насыщенный бензином поток идет на переработку. Но это в идеальном случае. Во первых со временем камера сапуна загрязняется просто до жутчайшего состояния, вентиляция ухудшается. Так как идеального ничего не бывает, то картерные газы все равно несут в себе масло, даже после сапуна. И клапан PCV начинает загрязняться, и в итоге он забивается маслом, грязью, и тд. В итоге циркуляция газов нарушается, в зависимости от того в каком положение клапан «заклинило» будут те или иные последствия.

  • PCV всегда открыт, дополнительный подсос воздуха мимо дроссельной заслонки через ГБЦ — более бедная смесь, в следствие чего добавление компьютером больше топлива, повышенный расход, не устойчивая работа Холостого Хода
  • PCV всегда закрыт, газы копятся в двигателе, повышение давление в картере, может повысится риск «выдавливания» сальников коленвала от давления масла. Картерные газы выходят через ГБЦ обратно во впускной тракт, нагар оседает на дроссельной заслонке, впускном коллекторе, и форсунках, в конечном счете доходит и до поршней.

Расположение PCV клапана рециркуляции в двигателе Honda
Режимы работы двигателя и клапана PCV

Можно ли установить маслоотделяющий фильтр дополнительно?

Как видно, вещь полезная, особенно в том случае, когда очищать дроссель, менять свечи и чистить впускной коллектор нет времени и желания. Тем не менее не многие автопроизводители ставят на свои автомобили такие фильтры.

В том случае если маслоуловителя нет, его можно поставить дополнительно, предварительно приобретя в магазине готовый (опытные пользователи утверждают, что они малоэффективные) или сделать самому.

Пример того, как это можно сделать, смотрите здесь:

Видео взято с YouTube-канала «Denis МЕХАНИК»

И еще на тему:

Удобный и эффективный маслоулавливатель

Более надежное приспособление можно изготовить своими руками. Сделать его несложно, и ничего особого для этого вам не потребуется:

  • Металлический бачок гидроусилителя;
  • Пара шлангов;
  • Губки металлические для посуды (достаточно 4 шт.);

Крепеж для бачка;Хомуты на шланги.

Этих компонентов вполне достаточно для создания маслоулавливателя.


Фильтр картерных газов своими руками

Принцип работы двигателя внутреннего сгорания заключается в том, что энергия давления от сгорания топливно-воздушной смеси в камере преобразуется в механическую энергию. Мощность получаемой энергии от сгорания топлива зависит от многих параметров, в том числе от состава топливно-воздушной смеси, ее чистоты, объема камеры, степени сжатия, наличия загрязняющих веществ на стенках всех элементов камеры сгорания. Часть несгоревшей топливной смеси, частицы нагара, продукты горения, так или иначе, попадают через поршневые кольца в картер, в пространстве которого во взвешенном состоянии находятся пары масла. Данные пары масла поступают через патрубок в дроссельный узел инжекторного двигателя или в карбюратор. Картерные газы, имеющие в своем составе молекулы масла, призваны смазывать элементы карбюратора или дроссельного узла с последующим сгоранием в двигателе. Однако качество топлива, тяжелые режимы работы двигателя, износ поршневых колец и стенок цилиндров способствуют попаданию в картер загрязняющих веществ. Эти элементы, так или иначе, снова попадают во впускной коллектор. Процесс повторяется по спирали, увеличивая степень загрязнения всех поверхностей в камере сгорания и топливно-воздушной смеси. Эти процессы ведут к потере мощности.

В современных импортных автомобилях картерные газы проходят очистку через центробежный фильтрующий элемент. Фильтр отделяет частицы загрязняющих веществ, задерживает пары масла в избыточном количестве и возвращает их в картер, не допуская их попадания во впускной коллектор.

Работа маслоотделителя

Маслоотделитель, который является важным элементом системы рециркуляции картерных газов, может работать по одному из двух основных принципов:

  • лабиринтный;
  • циклический.

По лабиринтной методике скорость картерных газов уменьшается. За счет этого более крупные капли масла остаются на стенках прибора, а после попадают обратно в картер двигателя.

устройство маслоотделителя картерных газов

Проходя через циклический маслоотделитель, газы начинают вращательное движение. Благодаря возникающей в приборе центробежной силе масляные капли оседают на стенках маслоуловителя, после чего они самотеком попадают в картер. А чтобы исключить турбулентность газов, используется лабиринтный маслоотделитель картерных газов, в котором масло полностью становится отделимым от газов.

Серьезный вред двигателю

Сгораемые газы оказывают негативное влияние на масло и снижают эффективность работы двигателя. По сути, картерные газы представляют собой недогоревшие остатки топлива и содержат множество вредных примесей, которые оказывают губительное воздействие на окружающую среду. Наличие испарений воды в газах приводит к образованию эмульсии, благодаря которой в масле наблюдается пена. Из-за нее трущиеся элементы не получают достаточного количества смазки, за счет чего быстрее изнашиваются и выходят из строя. А сами пары, которые попадают на масло, разжижают его. Образуются разные примеси, которые оказывают самое губительное воздействие, понижая стойкость практически всех деталей, с которыми соприкасается масло. В результате в несколько раз сокращается ресурс двигателя.

Устройство маслоуловителя и принцип работы

Банка-ёмкость с двумя штуцерами и фильтр отбора для масла внутри банки, все это в любой цветовой гамме. Это примитивное описание устройства, которое стоит по 40-300 долларов. Кроме стоимости прежде всего нужно описать принцип работы. Устанавливается в разрезе шланга от ГБЦ к впускному тракту.

На входной штуцер подается картерные газы со смесью паров масла, далее попав в банку этот поток газов попадает в хитрую структуру препятствия. В одном случае это просто металлическая стенка, по типу как сделаны зажигалки для сигарет. Это самый плохой способ, хотя и работающий.

Второй случай это фильтр поролон, сетка, или же металлическая губка. Это хороший способ для фильтрации, масло будет оседать на проволоке стекать вниз. Использовав поролон, но будет проблема прохода самих газов во впускной коллектор. Чистка такого маслоуловителя тоже будет проблематична.

Самая нормальная система маслоуловителя, спиральная с металлическим фильтром. Поток ударяется в стенку, газы быстро находят выход во впускной коллектор, а тяжелые масляные капли стекают вниз и остаются внутри, во закрытой части маслоуловителя. Остается только слить накопившейся масло во время, есть варианты когда масло обратно попадает в двигатель, тем самым масло из двигателя не уходит почти совсем.

Шланг вентиляции картерных газов для установки маслоуловителя

Преимущества и важность применения устройства

Использование влагоотделителя во время покраски автомобиля компрессорной установкой существенно увеличивает срок службы покрытия и защищает кузов от коррозии. Воздух должен быть сухим – это достигается за счёт использования холодильного оборудования, центробежной силы или силикагеля. Собрать самодельное устройство можно из старого баллона, огнетушителя, масляного или водяного фильтра.

Некоторые компрессорные установки подают воздух под высоким давлением и требуют заводских фильтров и влагоотделителей. Перед подключением осушителя внимательно изучите инструкцию производителя и убедитесь, что все требования к воздушной смеси будут выполнены.

Чтобы компрессорная установка более качественно наносила слой краски, специалисты рекомендуют подавать в неё сухой воздух. Убрать лишнюю влагу можно с помощью самодельных влагоотделителей. Они обойдутся дешевле заводских и, при качественном изготовлении, будут надёжно и эффективно работать долгое время.

Основные характеристики

Марка:
BMW
КПП:
автомат / механика
Модель:
X1
Кузов:
седан, купе, универсал
Год выпуска:
2009
Питание:
бензин / дизель
Объем двигателя:
1985 см³
Привод:
задний

–>
Добрый день, Друзья!

Хочу поделиться с вами опытом изготовления маслоуловителя и фильтра картерных газов своими руками, на примере автомобиля ВАЗ 21102 2000 года выпуска.

Для начала небольшое отступление, для тех кто не в курсе для чего нужна данная доработка.

Многие автовладельцы, как отечественных автомобилей так и иностранного производства с большим пробегом не раз обращали внимание на масляные отложения в виде пластилиново-липкой массы (которая появляется при выходе картерных газов с капельками масла, по причине износа маслосъемных колец, из «сапуна») во впускном тракте, а так же на дроссельной заслонке, впускном коллекторе, клапане холостого хода, также масло стекает и в воздушный фильтр через датчик массового расхода воздухат (ДМРВ), что может повлечь за собой выход из строя ДМРВ (стоимость замены порядка 2500-3000 рублей). И так, если вам надоело мучиться с проблемами холостого хода и постоянно проводить профилактические работы по чистке впускного коллектора, дроссельного узла и менять различные датчики, что во-первых, не каждый сможет сделать из-за отсутствия знаний, а во-вторых на это нужно много времени, инструмент и конечно же деньги. В общем чтобы избежать всего выше сказанного, можно поставить фильтр картерных газов или маслоуловитель, которые также можно купить в магазине тюнинга по довольно приличной цене, а можно сделать самому. На последнем, то есть изготовлении маслоуловителя (маслоуловителя картерных газов) мы подробно и остановися.

Итак, для изготовления фильтра картерных газов нам понадобится:

– шланг, диаметром примерно схожий со шлангом системы отопления салона и длиной около 25-30 сантиметров;

– фильтр тонкой очистки топлива без отстойника для карбюраторных автомобилей,

– пластиковый хомут на фильтр.

Сначала отсоединяем шланг от клапанной крышки и от впускного тракта, на отверстие оставшееся во впускном тракте нужно сделать любую заглушку (я брал технологическую заглушку от нового ВУТ), затем берем шланг нужной длинны(зависит от места расположения фильтра), я брал около 30 сантиметров, чтобы фильтр был на уровне корпуса воздушного фильтра, одеваем его на штуцер клапанной крышки и фиксируем при помощи хомута, дальше из корпуса фильтра тонкой очистки топлива, нужно достать фильтрующий элемент и одеть его на шланг, закрепив пластиковым хомутом.

Топливный фильтр как дешевая замена

Как полумера, топливный фильтр (например ВАЗ), может быть использован. Небольшая стоимость в 1-2 доллара и доступность. Но, такие фильтра рассчитаны на бензин а не на тяжелые масла. Фильтр засорится очень быстро. Итог — закупоривание канала, вентиляции картерных газов, и их циркуляция и накопление внутри двигателя во всех его частях. Особенно это заметно при низких температурах. Далее падение мощности, с очень большим шансом не стабильной работы двигателя, на пример двигатель начинает троить.

Топливный фильтр, как полумера к решению проблемы масла во впускном коллекторе.

Процесс изготовления

  • В заглушке делаем отверстие для пластикового патрубка или штуцера. Закрепляем его на заглушке и герметизируем. Это будет выходной патрубок фильтра.
  • С торца соединительной канализационной муфты ближе к краю делается отверстие под второй патрубок. Закрепляем его на муфте и герметизируем. Это будет входной патрубок из картера.
  • Внутрь муфты набиваем металлические губки в качестве фильтрующего элемента. Они будут улавливать грязь, капилляры масла. Плотно забивать губки внутри муфты не стоит, так как это осложнит прохождение воздуха.
  • Заглушки вставляем с обоих торцов в соединительную муфту, стык можно дополнительно герметизировать.

Фотопример по изготовлению:

Материалы для самодельного фильтра

Сборка корпуса со штуцерами

Корпус первичного фильтра

Наполнитель первичного фильтра

Теперь сборка фильтра

Располагают фильтр в любом удобном месте. Подключение его к системе осуществляется через новые резиновые или силиконовые трубки. Можно использовать старые шланги, но тогда отсутствует возможность установки фильтра в удобное для владельца автомобиля место.

Некоторые умельцы дополнительно устанавливают наружный гидравлический уровень. Он покажет уровень накопленного в фильтре масла. Однако периодическая проверка фильтра при замене масла не потребует в обязательном порядке наличия этого усовершенствования.

Мудрое решение

Повышенное давление, которое постоянно оказывается на масло, со временем ухудшает свойства смазочного материала. Без маслоотделителя картерных газов на «Поло », например, сама смазка быстрее стареет, и ее ресурс значительно сокращается, что влечет частую замену расходника. Чтобы избежать ненужного давления в картере двигателя, предусмотрена специальная система вентиляции отработавших газов. Однако стандартный сепаратор, который ставится многими производителями на автомобили, не дает полной очистки картерных газов от масляных частиц. Поэтому некоторые автолюбители устанавливают дополнительное устройство.

установка маслоотделителя картерных газов

Большинство водителей отечественных и зарубежных автомобилей, имеющих внушительный пробег, нередко сталкивались с липкими масляными отложениями на разных частях двигателя. Зачастую это:

  • впускной тракт;
  • дроссельная заслонка;
  • впускной коллектор;
  • клапан холостого хода;
  • воздушный фильтр – сюда масло может попасть посредством датчика массового расхода воздуха (ДМРВ).

Взаимодействуя с ДМРВ, масло может послужить причиной выхода его из строя, а его замена обходится в 2500-3000 рублей. Это ли не повод позаботиться о дополнительной мере в лице маслоотделителя картерных газов на «Ситроен-Пикассо» или любой другой автомобиль?

Актуальность

Для чего нужно ставить такой хитроумный прибор? Из-за высоких оборотов коленвала масло пролетает по сапуну вентиляции картера и может попасть на узел карбюратора, а в случае с инжекторными двигателями – на дроссельный агрегат. А чтобы этого не произошло, как раз и монтируется такое устройство. Причем его желательно ставить не только тем водителям, которые не против придавить в пол педаль акселератора. Тем владельцам, которые достаточно долго эксплуатируют свой автомобиль, тоже следует призадуматься. Ведь за этот период кольца, скорее всего, уже износились и не обеспечивают должную герметизацию камеры сгорания.

Инструкция по созданию маслоуловителя для автомобиля Таврия ЗАЗ 1102

В первую очередь следует подготовить банку. В крышке вырезаем две дырки диаметром под угловые переходники с резьбой. После чего вкручиваем их в крышку, так что бы они торчали снаружи банки. Промажьте вокруг переходников герметиком или силиконом, для того что бы газы не выходили наружу.

Из бутылки отрезаем дно, согласно рисунку ниже, и на каждой шишке срезаем часть.

После этого помещаем обрезанное дно верх ногами в банку, вставляем крушку с шлангом внутрь, но при этом заталкиваем в нее металлические губки. Все это дело герметично закрываем. Далее подключаем шланги и зажимаем хомутами.

Для того что бы ваша банка не гремела под капотом на кочках рекомендую на нее надеть обрезанную камеру, и обмотать скотчем или чем-нибудь для лучшей фиксации (если камера сидит не плотно).

Это пожалуй все что следует проделать для создания маслопомойки. Для удобства можете сосок крышки головки двигателя повернуть воротком в любом направлении. Результат работы маслопомойки можете посмотреть перейдя СЮДА. Маслопомойка работала на протяжении 4 месяцев, и какой результат от ее работы смотрите там.

Особенности поршневого двигателя внутреннего сгорания требуют отвода картерных газов, за счет того, что внутренний объем двигателя меняется… Изменение объема происходит за счет движения поршней, пусть в незначительной мере, но все же это явление наблюдается. Особенно этот эффект существенно проявляется на «не симметричных» двигателях, то есть с не четным количеством цилиндров. В итоге, объем то увеличивается, создавая разряжение внутри себя, то уменьшается, нагнетая давление. Этот эффект легко исправить простым сообщением картера с внешней средой. Но обычно производители не просто выбрасывают шланг с картерными газами наружу, а подключают его к системе питания двигателя, к шлангу перед дроссельным узлом (дроссельной заслонкой). Все бы ничего, но картерные газы, как им и положено, имеют в своем составе пары масла. А значит, попадая в дроссельный узел, а затем и в камеру сгорания забивают тем самым поверхности заслонки, поршней, цилиндров, свечей зажигания. Все это ни к чему, если не сказать больше. От этого необходимо избавляться.

Сборочный процесс

Особенной сложности в сборке нет. Первым делом нужно поставить на один из концов муфты заглушку. В результате получится что-то вроде стакана, только не для чаепития. В ходе эксплуатации самой эффективной конструкции маслоотделителя картерных газов заглушку снимать не придется, а поэтому для лучшей надежности стоит уплотнить ее герметиком. Дальнейшим шагом будет укладка металлической губки на дно цилиндра. Только не нужно заполнять его полностью. В верхней части второй заглушки нужно просверлить два отверстия под заготовленные пластиковые патрубки. Края трубок следует обработать силиконовой смазкой и установить в подготовленные отверстия.

самая эффективная конструкция маслоотделителя картерных газов

Если смотреть на внутреннюю сторону заглушки, один из патрубков должен быть на 1 сантиметр короче другого. Более длинный будет впускным. Теперь остается зафиксировать получившуюся крышку в резиновой прокладке. На этом все – автомобильный самодельный гаджет для улавливания картерных газов готов. Если у владельца имеется тонкий вкус, то можно изделие покрасить в нужный цвет и потом дать ему хорошо просохнуть. Только после этого можно переходить к дальнейшей установке.

Дешево и сердито, но функционально

Многих водителей, которые уже успели изготовить маслоотделитель картерных газов самостоятельно, приятно удивляет цена. В некоторых случаях она практически равна нулю. Возможно, умельцы обходятся подручными средствами, которые находят в собственном гараже. Но даже если ничего подходящего нет в наличии, цена маслоотделителя картерных газов невысока, так как все детали из рассмотренной выше инструкции стоят дешево.

В Интернете можно найти много способов изготовления самодельного устройства, для которого применяются разные материалы. Однако все делается по вышеописанной схеме. Различия могут касаться в применении дополнительных элементов или замене пластиковых патрубков на металлические штуцеры, которые вкручиваются в крышку маслоотделителя.

маслоотделитель картерных газов ситроен пикассо

При этом отмечается положительная тенденция в работе двигателя. Масло больше не скапливается, а значит, можно продолжительное время ездить без проблем. Однако не стоит забывать заглядывать под капот автомобиля и проверять состояние устройства.

Монтаж устройства

Установка маслоотделителя картерных газов производится в зависимости от типа двигателя:

  • карбюратор;
  • инжектор.

В карбюраторных двигателях устройство монтируется непосредственно перед воздушным фильтром, который производит регулирование картерных газов. Если же это инжектор, устройство соединяется с впускным патрубком, расположенным близко от дроссельной заслонки и крышки блока цилиндров.

Теперь система готова к работе. Однако для ее качественного и продуктивного функционирования одного монтажа недостаточно, необходимо время от времени осматривать устройство и проводить регулярное техническое обслуживание. Для этого прибор нужно отсоединить от системы и хорошо промыть, полностью избавившись от остатков скопившегося масла. При этом не помешает обработка растворителем.

маслоотделитель картерных газов ваз 2109

После процедуры ТО устройство маслоотделителя картерных газов ставится на свое место и может применяться для дальнейшей эксплуатации. Нет необходимости в частом осмотре и обслуживании, периодичность может составлять не реже одного раза в два месяца.

Как уже известно, утечка масла не только оказывает негативное влияние на эффективность работы двигателя, но и заметно снижает его ресурс. Самодельный прибор позволяет в какой-то степени устранить такую проблему. Однако ключевая роль отводится и самому смазочному материалу. Поэтому не стоит экономить на покупке, лучше приобретать только качественную продукцию. Никакой двигатель не станет мириться с дешевыми маслами, качество которых вызывает сомнения.
