Приспособления для токарного станка – как сделать агрегат более функциональным?

Разные приспособления для токарных станков, известные в настоящее время, позволяют расширить функциональный потенциал таких агрегатов и упростить выполнение некоторых работ на них.

Какие бывают основные принадлежности для токарных станков?

Хотите переоборудовать Ваш токарный станок под деревообработку (Jet BD-7) или планируете обрабатывать заготовки не только цилиндрической, но и призматической формы? Для этого Вам понадобятся дополнительные принадлежности. А именно упор и цанговый патрон. Но они не поставляются в комплекте к оборудованию, что же делать? Ответ прост – их всегда можно подобрать отдельно. Встречаются и другие случаи, когда требуются приспособления такого рода. Какие они бывают, когда нужны и как правильно выбрать наиболее подходящие? Это мы расскажем в данной статье.

1 Дополнительная оснастка – какой бывает и зачем нужна?

Все приспособления для токарных станков причисляют к одной из трех разновидностей. Первый вариант оснастки – специальный, обеспечивает увеличение эксплуатационных возможностей оборудования, второй применяется для фиксации инструмента, третий используется для закрепления деталей, которые обрабатываются на агрегатах. Установка разных типов оснастки обеспечивает:

• уменьшение времени, требуемого на монтаж детали на токарное станочное оборудование, что гарантирует увеличение производительности обработки металлических изделий;
• повышение точности металлообработки;
• возможность выполнения фрезерных операций;
• качественное крепление заготовок.

Оснастка для станков может выпускаться на заводах. Подобные приспособления обычно эксплуатируются на предприятиях. Малые фирмы и частные пользователи нередко используют самодельную оснастку. Большое распространение среди последних получило фрезерное приспособление – специальная приставка, которая дает возможность выполнять:

• выборку пазов и канавок;
• контурную обработку разнообразных изделий;
• фрезерование плоскостей;
• обработку торцевыми и концевыми фрезами.

Найти чертежи такой приставки несложно в интернете и в специализированных журналах.

Резец

Основным рабочим инструментом является резец. Резец состоит из головки, т.е. рабочей части резца, и тела или стержня, служащего для закрепления резца в резцовой головке суппорта или державке.

Направление подачи проходного инструмента делит его на правые и левые резцы. Инструменты первого вида начинают работать в случае, когда подача идет от задней бабки к передней. Левые резцы выполняют рабочие мероприятия при соблюдении обратной подачи (слева направо).

Какие есть фрезерные приспособления?

При выпуске изделий с малым объемом фрезерных работ, не стоит покупать отдельный агрегат. Небольшие плоские элементы, выборки и пазы можно сделать с помощью специального устройства на токарный станок.

Промышленный образец такого оборудования – универсальный токарный станок с фрезерной головкой. Приспособление устанавливается на передней бабке или на суппорте сзади и включается в работу с общей панели управления.

Для домашнего оборудования, особенно настольных токарных станков, узел для фрезеровки выпускают промышленные предприятия, и умельцы делают сами. С помощью устройств на детали, установленной в токарном оборудовании, выполняется:

• снятие лысок;
• фрезеровка граней;
• выборка пазов;
• шлифовка плоской поверхности.

При наличии делительной головки делаются многогранники и фрезеруются шлицы.

Предназначение

В металлорежущих станках в основном все перемещения осуществляет рабочий инструмент. Выполнение работы на противоположной стороне затрудняет задачу, при этом действие инструмента выпадает из поля видимости рабочего.

Фрезерные тиски применяют в следующих ситуациях:

• для перемещения заготовки в процессе обработки лицевой стороной к мастеру, при этом оно может быстро определить недостатки в работе оборудования;
• при изготовлении детали в форме идеального круга;
• при перемещении заготовки на 90°.

Устройства для фиксации применяют:

• в условиях частной мастерской при изготовлении различной фурнитуры, для подгона окон из пластика;
• на промышленном производстве тиски для фрезерных станков применяют при изготовлении деталей сложной формы.

Как подобрать нужное оборудование?

Сначала необходимо разобраться, для каких целей нужно оборудование. Подбор оборудования должен происходить только после изучения всех плюсов и минусов оборудования.

В паспорте к оборудованию всегда есть указания на характеристики, а также особые требования по эксплуатации. Несоблюдение требований может привести к травмам персонала или порче заготовок.

Разновидности и назначение

В зависимости от конструкции и технологического применения, устройства для фрезеровки условно делятся на группы:

• головка с отдельным приводом;
• приставка;
• приспособление для фиксации детали.

Фрезерная головка устанавливается на корпус суппорта сзади и перемещается вместе с ним в продольном и поперечном направлении. Вертикальный ход осуществляется по направляющим стойки самого приспособления. Головка имеет свой электропривод, коробку скоростей и органы управления.

У приставки конструкция значительно проще. Электропривод используется только для вращения шпинделя. Регулировать частоту вращения инструмента можно только перестановкой шкивов с разным диаметром. Передача используется ременная, напрямую от вала двигателя к шпинделю. Приставка запитывается от сети оборудования.

Простое механическое устройство – приспособление для фрезеровки, позволяет производить фрезеровку в ручном режиме. Оно устанавливается вместо резцедержки. На стойке вырезаны вертикальные направляющие для перемещения шпинделя по оси Z. В нем крепиться деталь и перемещается относительно вращающегося в шпинделе инструмента по осям X и Y. Вертикальное смещение заготовки осуществляется вручную.

Устройство и принцип работы

При обработке на фрезерных станках деталей из дерева, пластика и различных металлов применяют тиски для фиксации. Простая конструкция позволяет устанавливать их в частных мастерских и на промышленном производстве.

Главным элементом считают две губки, расположенные напротив друг друга. Они фиксируют заготовку при обработке на станке, при этом усилие зажима обеспечивается при помощи винтового механизма с резьбой, приводимого руками. Одна губка перемещается, а другая закреплена к станине, в результате деталь закрепляется.

Механизм фиксации состоит из винта ходового с резьбой в форме трапеции, соединенным с подвижным элементом, который перемещается при вращении из-за расположенной внутри гайки. Вращение вала производится при помощи рук, пневматического, цилиндрического цилиндра и эксцентрика. На фрезерном станке тиски закрепляют винтами через имеющиеся отверстия.

Фиксация заготовки тисами

Какое оборудование использовать?

Выбирать приспособление на токарный станок необходимо в соответствии с поставленными перед оператором задачами. Наиболее часто специалистами осуществляется использование нескольких частей.

Виброопоры – идеально подходит для токарного станка по металлу, а также для шлифовального оборудования. С его помощью обеспечивается увеличение качества обработки детали. Благодаря подобному изделию значительно уменьшается вибрация, такой принцип работы положительно отображается на длительности эксплуатации станка.

Центры. Токарные агрегаты имеют универсальную конструкцию, но она вынуждает мастера использовать специальную оснастку. Благодаря центрам обеспечивается максимально качественная настройка параметров точности.

Патроны. Применение устройства наиболее часто осуществляется в агрегатах по дереву. С помощью подобного оборудования обеспечивается максимально надежная фиксация фрагмента. Крепление патрона осуществляется с помощью болта через хомутик.

Кулачки. Такого вида детали характеризуются присутствием нескольких вариантов исполнения. С их помощью обеспечивается надежная фиксация детали с внешней стороны вала.

Кулачковые токарные патроны – детали используются для фиксации заготовок, которые имеют прямоугольную, цилиндрическую или фасонную форму. Различают несколько разновидностей патронов – двухкулачковые, трехкулачковые и четырехкулачковые. Разрешается применение изделий с разнообразными видами токарных установок.

Подбор оборудования обязан проходить после изучения всех достоинств агрегата, а также анализа условий помещения, где будет установлено оборудование. Дополнительно следует определить, где будет размещаться шкаф с металлическими фрагментами и готовыми изделиями.

Остальные режущие приспособления

Устройства, позволяющие произвести формирование отверстий или резьбы:

Метчик – инструмент для нарезания внутренних резьб, представляет собой винт с прорезанными прямыми или винтовыми стружечными канавками, образующими режущие кромки. Может использоваться на токарных и сверлильных станках и обрабатывающих центрах (машинные метчики), а также для нарезания резьб вручную.

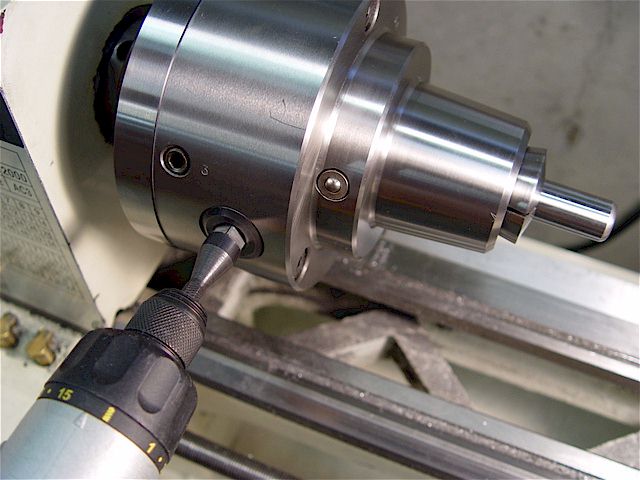

Метчик закрепляется на станке в специальном патроне (патрон с осевой компенсацией) либо обычном цанговом патроне с цангой для метчиков.

Плашки предназначены для нарезания или калибрования наружных резьб за один проход. Наиболее распространены плашки для нарезания резьб диаметром до 52 мм. Плашка представляет собой закалённую гайку с осевыми отверстиями, образующими режущие кромки. Как правило, на плашках делают 3-6 стружечных отверстий для отвода стружки. Толщина плашки 8-10 витков. Режущая часть плашки делается в виде внутреннего конуса. Плашки делают из легированных сталей.

Зенкер – многолезвийный (3 и более режущих кромок) режущий инструмент для обработки цилиндрических и конических отверстий в деталях с целью увеличения их диаметра, повышения качества поверхности и точности. Зенкерование является получистовой обработкой резанием.

Сверление отверстий. Отверстия, отсутствующие в заготовках деталей, образуются на токарных станках сверлением. Наиболее часто используемый режущий инструмент для образования отверстий в сплошном материале – спиральное сверло.

Приспособления для фрезерования и шлифовки

Приспособление устанавливается на месте резцедержки, и перемещается вместе с суппортом и поперечными салазками. На станине устройства для фрезеровки и шлифовки, крепится шпиндель под инструмент:

• концевые фрезы;
• цилиндрические;
• шлифовальные диски;
• конусные абразивные круги.

Устройство для фрезерования и шлифовки имеет свой электродвигатель, соединенный с валом шпиндельной головки ременной передачей. Потребление электроэнергии осуществляется от системы станка. Читайте также: какие бывают фрезы для фрезерного станка по металлу.

Скорость вращения инструмента регулируется диаметрами шкивов. Обычно в домашних устройствах используется одна частота. Реверс отсутствует. Органы управление узлом расположены на его корпусе, обычно сверху, на двигателе и состоят из кнопок «Пуск» и «Стоп».

Инструмент для вспомогательных операций

Данный инструмент служит для установки и крепежа режущего инструмента на станке. Он помогает добиться точности и повысить производительность токарной обработки. Его принципы работы одинаковые для всех токарных станков.

Разный по конфигурации только хвостовик, служащий для фиксации приспособления.

Виды вспомогательных инструментов:

• державки байонетного типа;
• державки со сложной конфигурацией и цилиндрическим хвостовиком;
• призматические державки с цилиндрическим хвостовиком;
• цилиндрические державки.

Ограничивают подачу валов и прутков, разворачивают револьверную головку, у которой горизонтальная ось вращения, набор специальных упоров. Они изготавливаются откидные, регулируемые, жесткие.

Дополнительные детали

Использование фрезеровальных приспособлений на токарном станке невозможно без использования дополнительных деталей. Для монтажа узла на корпусе суппорта, приходится делать отверстия и крепить основание устройства болтами.

Дополнительные опоры – люнеты, уменьшат прогиб длинного вала при его обработке. Центра удерживают деталь большой длины. Цанги необходимы для крепления фрез в кулачковом патроне токарного станка и шпинделе приспособления. Они жестко фиксируют хвостовик инструмента, центрируют его и повышают точность обработки.

Применение машинных поворотных тисков увеличивает угол поворота детали без переустановки, повышает возможности оборудования. При работе по шаблону устанавливается копировальная втулка или подшипник. Он точно ведет инструмент по заданной траектории.

Особенности использования кулачковых патронов

Наиболее часто в металлообрабатывающих агрегатах используются кулачковые патроны. В подобном случае рекомендуется применять двухкулачковые приспособления для токарного станка. Они являются оптимальным вариантом при отсутствии необходимости в максимально точном центрировании.

С их применением осуществляется фиксирование небольших деталей, отливкой, поковок. Кулачковые патроны фиксируют детали, которые имеют строго определенные геометрические параметры. Если необходимо обработать произвольные по конфигурации заготовки, то это требует применения четырехкулачковых патронов.

Самодельные приспособления характеризуются появлением индивидуального привода, такая конструкция дает возможность максимально простого центрирования.

При использовании патронов с таким приводом предоставляется шанс обработки на станке прямоугольных и асимметричных деталей. Квадратные прутки обрабатываются с использованием самоцентрирующихся приспособлений, которые оснащаются четырьмя кулачками.

Часто в металлообрабатывающих станках осуществляется применение трехкулачковых патронов.

С их помощью обеспечивается качественное выполнение работ с прутками, имеющими большое сечение.

Дополнительно они применяются для обработки деталей, имеющих круглую или шестигранную форму. Для такой оснастки характерны высокие усилия зажима, благодаря максимально простой конструкции изделия его переналадку в соответствии с размерами заготовки сможет выполнить любой желающий мастер.

Если трехкулачковые патроны будут активно использоваться, это приведет к потере точности, что является их единственным недостатком.

Как использовать кулачковый патрон?

Использование кулачкового патрона зависит от конструкции фрезерного устройства. В головке и приставке вращается инструмент. Патроном фиксируется деталь и проворачивается по мере обработки. Фрезерное приспособление удерживает деталь неподвижно и перемещает ее относительно шпинделя станка. В этом случае в патрон через цангу закрепляется фреза.

Правильная установка детали конической формы

При условии, что размер конического хвостовика соответствует диаметру шпинделя, установка фрезы на фрезер — это довольно простая процедура. Резак вставляется в шпиндель и фиксируется затяжным винтом. Этот самый простой и эффективный способ подходит для станков с горизонтальным или вертикальным расположением шпинделя. При таком сочетании обеспечивается быстрая смена инструмента. Чтобы установить фрезу с меньшим диаметром хвостовика, чем шпиндель, специалисты используют специальные втулки.

Советы мастеров

При большом сечении заготовок рекомендуется применение вращающегося и упорного центров. С их помощью обеспечивается эффективное проведение работ по металлу, помещение заготовки в центр происходит только после проведения ее зацентровки.

С торцов вала заготовки с этой целью необходимо выполнить специальные отверстия. Благодаря применению хомутика деталью от шпинделя осуществляется получение вращающегося момента.

Фрезерное оснащение отличается скрупулезностью и ювелирностью, работа проходит в равномерном ритме, от мастера требуется постоянный контроль движения вала.

Патроны, которые выполнены по поводковому типу, характеризуются небольшим корпусом. Его устанавливают на шпиндель токарных станков.

Торцевая часть агрегата оснащается запрессованным пальцем, с его помощью проводится отправка необходимого крутящего момента на хомутик. Фиксация хомутика к детали, которая обрабатывается, осуществляется болтом.

Применение поводкового патрона не проводится при большой величине центрового отверстия заготовок. В таком случае возникает необходимость применения вращающегося центра, имеющего особую конструкцию.

Рабочая часть дополнительных деталей характеризуется выраженной рифленой поверхностью. Если при обработке заготовки необходимо срезать слой большой толщины, тогда необходима установка вращающегося заднего центра на станок. Он позволяет работать оборудованию на высокой скорости.

Приспособления для станков позволяют значительно упростить процесс обработки металлических заготовок. Для обеспечения качественного выполнения работ рекомендуется правильно проводить подбор изделия. С этой целью токарь должен руководствоваться определенными правилами. Он может купить готовое приспособление или сделать его самостоятельно.

Видео по теме: Полезное приспособление для токарного станка

Советы и рекомендации

Выбирая устройство для токарного станка, следует определиться с объемом и типом проводимых работ, их точностью. Затем подобрать соответствующую модель по размерам оборудования.

Изготавливать единичные детали для ремонта автомобиля и домашней техники, подойдет простое приспособление, фиксирующее деталь и перемещающее ее относительно вращающегося патрона с инструментом.

Для частной мастерской, занимающейся изготовлением деталей и простых изделий, стоит купить фрезерную головку и с высокой производительностью и точностью делать сложные детали.

Фрезерное приспособление при малой загруженности может заменить станок. При этом оно не требует площади под размещение оборудования, и экономит время на переустановку заготовки с одной операции на другую.

Принципы выбора

При выборе аппаратов для крепления заготовок учитывают следующие параметры:

• выполнение определенных функций тисками;
• исполнение механизма крепления;
• материал, из которого изготовили губки, а также их размеры для конкретных деталей;
• номинальное давление на деталь при закреплении;
• максимальный ход винта при полном выдвижении;
• масса тисков, подбирается в соответствии с размерами рабочего стола станка;
• разновидность приводного механизма.

Преимущества и недостатки

К преимуществам относят:

• высокое усилие позволяет удерживать крупные заготовки при обработке;
• корпус, изготовленный из качественной стали, выдерживает максимальные нагрузки;
• станина защищена от воздействия коррозии;
• при помощи фрезерных тисков выполняют работы высокой точности;
• обработка мягкого материала, без его повреждения.

К недостаткам относят:

• применение подкладок под губки для предотвращения замятия детали;
• вертикальный перекос губок;
• применение сложного привода для перемещения.

Производители и стоимость

Фрезерные поворотные тиски изготавливают в качестве дополнительного приспособления для станков. Производятся отечественными и зарубежными компаниями. Диапазон цен начинается от 2000 рублей, и достигают значений 30000 рублей.

Эксплуатация

Для предотвращения дефекта деталей, а также травматизма на рабочем месте рекомендуется выполнять следующие инструкции:

• применять тиски в качестве вспомогательных приспособлений при обработке деталей на фрезерных станках;
• аппарат устанавливают на рабочий стол и закрепляют;
• заготовку зажимают между губками, усилие рассчитывается для каждого материала;
• запрещено применять тяжелые предметы для закрепления детали, в результате теряется точность конструкции.

По окончании работ иски очищают от стружки и загрязнений и смазывают. Соблюдение технологии и требований безопасности позволит мастеру качественно обработать деталь на фрезерном станке.
