Независимая подвеска на ваз 2112

Содержание

Обзор передней подвески ВАЗ-2112 и какие детали в нее входят: устройство и схема

Стойки автомобиля, в том числе и передние – это узлы машины, которые призваны поглощать энергию кузова, передаваемую от езды по дорожному покрытию. Если дорога бывает неровной, то на стойки садится двойная нагрузка. По сути, от работы стоек зависит не только комфортность передвижения, но во многих случаях и безопасность. Итак:

  • В частности, задние стойки отвечают за износ ходовой части автомобиля, помогают вместе с амортизаторами решать вопросы с подпрыгиванием кузова и многое другое. Как известно, в момент подпрыгивания, колеса автомобиля теряют контакт с дорожным покрытием и временно становятся отстраненными от осуществления передачи тормоза, привода и оказания действия боковых сил. В результате все это сказывается на безопасности вождения.
  • Что касается комфорта в вождении, то он без качественной амортизации теряется, особенно если при переезде неровностей изменяется направление движения. Кроме того, при торможении или резком ускорении каждый камешек на дороге, а вернее его энергия передается в салон, если можно так выразиться, без фильтрации.

Примечание. Задние стойки, как и передние эффективно решают вышеперечисленные проблемы, поглощая все удары и толчки от дорожного полотна. Они призваны заботиться о комфорте и безопасности водителя и пассажиров, находящихся в салоне автомобиля.

  • Кроме того, плохо работающие амортизаторы увеличивают тормозной путь и позволяют транспортному средству подпрыгивать на дороге, способствуя возникновению сильного колебания кузова. Его качает из стороны в сторону, что способствует скорому износу покрышек и других деталей ходовой части автомобиля.

Правильная и грамотная замена задних стоек ваз 2110 своими руками, в данном случае становится решающей операцией, которая, несмотря на кажущуюся простоту, представляет собой серьезный процесс, где можно совершить массу ошибок.


Конструкция задней подвески ВАЗ 2110, 2112, 2111

Устройство задней подвески ваз 2110, 2112, 2111

Устройство задней подвески ВАЗ 2110, 2112, 2111 представляет собой сваренные между собой через усилители два продольных рычага 13 с соединителями 12, к задней части которых приварены кронштейны 14 с местами для крепления амортизаторов и с фланцами 15. К ним крепятся оси колес вместе с тормозными механизмами. Впереди рычагов находятся втулки 16 с резинометаллическими шарнирами 1, через них продеты болты, которые соединяют с кронштейнами 2, которые, в свою очередь, крепятся к лонжеронам кузова. Пружины 11 одним концом стоят в чашке амортизатора 9, другим – в опору через резиновую прокладку 10, которая приварена к внутренней арке кузова.

Амортизаторы телескопические двухстороннего действия. Болтом 9 они крепятся к кронштейну. Шток прикреплен к верхней опоре 5 пружины через подушки из резины 6 и опорную шайбу 3. В ступице 13 установлен упорный подшипник 12. Он подобен переднему, но имеет меньший размер и, в отличии от переднего, где внутреннее кольцо устанавливается с натягом, подшипник 12 на оси 14 имеет переходную посадку. В процессе эксплуатации его не нужно регулировать или смазывать, возникший люфт не допускается устранять путем подтягивания гайки, только замена.

Не рекомендуется разборка ступицы при исправном подшипнике, т. к. при выпрессовке он разрушается.

Устройство задней подвески ваз 2110, 2112, 2111

Задняя подвеска на ваз 2110 — устройство, ремонт задней подвески

При возникновении неисправностей задней подвески на автомобиле ВАЗ 2110 определить это можно по характерным стукам или другим посторонним звукам, которые доносятся снизу сзади автомобиля.

Передняя подвеска ВАЗ-2110, 2111, 2112

Передняя подвеска на ваз 2110 схема и название деталей, устройство всю эту информацию вы можете узнать из этой статьи.

Задняя подвеска автомобиля Лада Приора

Задняя подвеска автомобиля Лада Приора — по­лунезависимая, выполнена на «уп­ругой» балке с продольными рыча­гами, цилиндрическими пружинами и телескопическими амортизатора­ми двустороннего действия.

Балка задней подвески состоит из двух продольных рычагов, соединен­ных поперечиной U-образного сече­ния. Такое сечение обеспечивает со­единителю (поперечине) большую жесткость на изгиб и меньшую — на кручение. Соединитель позволяет рычагам перемещаться относительно друг друга в небольших пределах. Рычаги выполнены из трубы пере­менного сечения, — это задает им необходимую жесткость. К заднему концу каждого рычага приварены кронштейны для крепления аморти­затора, щита заднего тормозного ме­ханизма и оси ступицы колеса. Спе­реди рычаги балки закреплены бол­тами в съемных кронштейнах лонже­ронов кузова. Подвижность рычагов обеспечивается резинометаллическими шарнирами (сайлент-блоками), запрессованными в передние концы рычагов.

Нижняя проушина амортизатора крепится к кронштейну рычага бал­ки. К кузову амортизатор прикреп­лен штоком с гайкой. Эластичность верхнего и нижнего соединений амортизатора обеспечивают подушка штока и резинометаллическая втул­ка, запрессованные в проушину. Шток амортизатора закрыт гофриро­ванным кожухом, защищающим его от грязи и влаги. При «пробоях» под­вески ход штока амортизатора огра­ничивается буфером хода сжатия, выполненным из эластичной пласт­массы.

Пружина подвески своим нижним витком опирается на опорную чашку (стальная штампованная пластина, приваренная к корпусу амортизато­ра), а верхним упирается в кузов че­рез резиновую прокладку.

Пружина и детали амортизатора задней подвески: 1 — пружина; 2 — резиновая прокладка; 3 — крышка кожуха; 4, 10 — подушка штока амортизатора; 5 — рас­порная втулка; 6 — кожух амортизатора; 7 — гайка штока; 8 — пружинная шайба; 9 — опорная шайба; 11 — шток аморти­затора; 12 — корпус амортизатора; 13 — нижняя опорная чашка пружины; 14 — гайка болта нижнего крепления аморти­затора; 15 — проушина; 16 — болт ниж­него крепления амортизатора; 17 — бу­фер хода сжатия.

На фланце кронштейна рычага балки установлена ось ступицы зад­него колеса (она крепится четырьмя болтами). Ступицу с запрессован­ным в нее двухрядным роликовым подшипником удерживает на оси специальная гайка. На гайке вы­полнен кольцевой буртик, который надежно стопорит гайку путем его за­мятия в проточку оси. Подшипник ступицы — закрытого типа, не требует регулировки и смазки в процессе экс­плуатации автомобиля.

Популярные модификации стоек ВАЗ 2110

Очень часто ВАЗ 2110 может служить людям в качестве рабочей лошадки, выступая не только как средство для передвижения, но и для перевозки, зачастую, нелегких грузов. Но при перегрузке автомобиля ресурса стоковых стоек оказывается недостаточно в связи с задеванием подкрылок колесами. Впрочем, это нельзя считать нерешаемой проблемой.

Если вы хотите увеличить дорожный просвет ВАЗ 2110 в связи с тем что:

  • при его загрузке подвеска чрезмерно проседает вплоть до задевания колесами подкрылок;
  • необходимо увеличить проходимость авто.

Особенности конструкции

Рассмотрим основные нюансы конструкции задней подвески для отечественных десяток:

  • Основой подвески являются пара продольных рычагов, которые связаны между собой соединительной балкой;
  • Сзади сверху на рычаге приварена проушина на кронштейне для нижнего крепления амортизатора;
  • Снаружи вварен фланец, предназначенный для защиты оси колес и тормозных механизмов;
  • Впереди располагаются ризнометаллические сайлентблоки на рычагах втулки, которые зафиксированы с помощью болтов и кронштейнов на лонжеронах кузова;
  • Снизу пружины задней подвески упираются на чашку;
  • Сверху пружины упираются к приваренной специальной опоре на арке;
  • К опоре крепится шток амортизатора с помощью гайки через опорную шайбу и резиновую подушку;
  • Нижняя часть телескопического гидравлического амортизатора соединена с задней частью продольного рычага подвески;
  • Этот амортизатор работает на сжатие и отбой.

Стоит отметить, что конструктивно задняя подвеска на десятке устроена достаточно просто, но при этом надежно.

Схема конструкции Схема конструкции

Самым слабым местом задней подвески выступают пружины, резинометаллические шарниры, а также стойки. В зависимости от условий эксплуатации автомобиля и пробега, их срок службы может существенно сократиться.

Конструкция задних элементов

Тип подвески — зависимый, на жесткой поперечной неразрезной балке. Элементы конструкции задней подвески и способы их соединения в автомобиле ВАЗ 2114 такие.

  1. Основанием является поперечная балка. Конструкция сварная, в форме буквы «Н», только с длинной поперечиной. Два передних конца балки закреплены на кронштейнах, прикрученных к задним лонжеронам автомобиля. Способ соединения с кронштейнами — шарнирный, на резинометаллических втулках. Задние концы балки имеют посадочные фланцы для колесных ступиц. Ступицы крепятся к фланцу болтами, на них смонтированы защитный кожух, тормозной цилиндр и колодки. Внутри ступицы находится двухрядный радиальный подшипник. Сверху на колодки насажен тормозной барабан и зафиксирован на ступице направляющими шпильками.
  2. К задним концам балки с другой стороны от ступиц крепится нижний конец стойки с пружиной цилиндрического типа. Верхний конец амортизатора упирается в стакан, приваренный к кузову, через резиновую проставку.

Схема задней подвески на ВАЗ 2114

Схема задней подвески представлена на рис. 2. Задняя ходовая часть автомобиля ВАЗ 2114 действует следующим образом: поперечная балка работает как качающийся маятник, крепления к лонжеронам не позволяют ей двигаться вдоль оси машины. Закрепленные на противоположном конце маятника стойки с пружинами ограничивают его ход вверх-вниз и служат для колес амортизирующим и частично опорным элементом.

Предназначение

На передней подвеске крепятся колеса, узел обеспечивает амортизацию «передка» автомобиля, отвечает за устойчивость во время движения, регулировку колес, развал, схождение. Устройство передней подвески ВАЗ 2110 достаточно сложное, но разобраться в нем может любой из вас. Здесь главное вооружиться руководством по эксплуатации, а также понять суть основных углов.

Составляющие и неисправности подвеска

Устройство передней подвески ваз 2110 достаточно сложное. Главным ее элементом является стойка. Именно она обеспечивает комфортную езду по отечественному бездорожью. Благодаря поворотному кулачному механизму, состоящему из болта и эксцентриковой шайбы, регулируется развал колес. Также на стойку устанавливают:

  • специальную пружину;
  • буфер из полиуретана, который ограничивает сжимающий процесс;
  • верхнюю опору, прикреплённую при помощи гаек;
  • подшипник, предназначенный для поворота стойки вместе с колесом;
  • амортизатор, где имеется плунжер, а также еще одна пружина.

Тюнинг подвески ВАЗ включает доработку либо замену всех этих деталей, после него механизм будет работать намного эффективнее.

Соединяет рычаг передней подвески ВАЗ 2110 с поворотным кулаком шаровая опора. Растяжки, расположенные вдоль днища, нижние рычаги и опоры, имеющиеся на поперечине, соединяются при помощи резинометаллических шарниров и болтов. Специальными прокладками (шайбами) регулируется продольный наклон поворотной оси. Ступица колеса крепится радиально упорным нерегулируемым подшипником. Важную роль играет поперечина, то есть штанга, соединяющая нижние рычаги. По центру она прикрепляется к кузову машины через резиновые подушки.

Ремонт передней подвески ВАЗ 2110 можно выполнить и самостоятельно, но для этого нужны определенные навыки. Также автовладельцу поможет схема передней подвески ВАЗ 2110. Если вы не уверены в своих силах, лучше доверьте работу мастерам в автосервисе.

Наиболее распространенным дефектом этой важной детали автомобиля являются стуки. Если они слышны при езде даже по гладкому дорожному полотну, то причинами этому могут быть:

  • износ стойки передней подвески;
  • ослабленное крепление поперечины к кузову;
  • появившиеся дефекты в резиновых деталях подвески, особенно когда стук явно металлический;
  • сломанная пружина (их в подвеске несколько);
  • изношенные шарниры;
  • дисбаланс колес.

Если причина стуков определена правильно, с ними можно справиться, своими руками заменив изношенную деталь или затянув крепление.

Случается так, что при движении по прямой машина стремится съехать набок. Это может происходить из-за того, что любая пружина, установленная в подвеске, утратила упругость (изменился ее коэффициент сжатия). Пружина, которая вышла из строя, подлежит немедленной замене.

Качающиеся полуоси

Еще один популярный вид независимой подвески. Устройство достаточно простое. Имеются две полуоси, на внутренних концах которых есть шарниры, соединяющиеся с дифференциалом. Соответственно внешний конец полуоси жестко крепится к ступице колеса. В качестве упругих элементов применяются все те же пружины или же рессоры. Одно из основных преимуществ такой конструкции в том, что колесо остается перпендикулярно оси постоянно, даже при наезде на препятствия. Собственно в таком типе подвесок используются и продольные рычаги, которые снижают вибрации от дорожного полотна.

рессорная подвеска

Что касается недостатков, то они тут имеются. При движении по пересеченной местности в широких значениях изменяется не только развал, но и ширина колеи. Это значительно снижает управляемость транспортным средством. Данный недостаток наиболее заметен на скорости 60 км/час и выше. Что же касается сильных сторон, то это простота конструкции и относительно дешевое обслуживание.

Стук или пришла пора замены


Ваз 2110 стук задних стоек

Часто бывает так. Автомобиль пробегает около 30 тыс. км и ничего, а потом вдруг начинают стучать сзади ступичные подшипник. Вот и становится нужным провести замену задних стоек.По сути, стук задней подвески – это своеобразный сигнал, свидетельствующий о необходимости проведения замены. При этом еще неизвестно, какая именно деталь должна быть подвернута замене. Ведь необязательно стук свидетельствует о поломке задней подвески, а может только говорить о дефектах. Поэтому будет актуально затронуть тему, касающуюся определения причины опытным и профессиональным путем. Поэтому рассмотрим основные причины стука сзади, дабы знать, что к чему:

  • Если автомобиль движется по неровной дороге и слышится стук, то причиной, скорее всего, являются неисправные амортизаторы, которые нужно заменить на новые;
  • Если явно видно, что износились резиновые втулки рычагов подвески, то дело в самих подвесках, которые нужно заменить;
  • Если осадилась пружина, то и она нуждается в замене;
  • Стук может свидетельствовать о слабом креплении самого амортизатора или при износе резиновых втулок проушин (все изношенные элементы меняются на новые, а гайки и болты хорошенько затягиваются);
  • Стук может появиться и в том случае, когда бывает перегружена задняя подвеска или из-за ее пробоя, который возможен вследствие разрушения буфера хода сжатия;
  • Требует замены также осадка или поломка одной из пружин подвески;
  • Стук может возникнуть и в случае, когда смещается задняя ось Ваз 2110 из-за разрушения втулок рычагов подвески;
  • Если стук идет от рычагов подвески, то их просто нужно заменить на новые;
  • Стук можно определить и методом разгрузки багажника (сзади автомобиля не сажаются пассажиры и таким образом, определяется причина стука, заключающаяся, скорее всего, в амортизаторах или пружинах).

Задняя подвеска. Часть 4 - ВАЗ 2110/2112/2111Детали задней подвескиЗадняя подвеска. Часть 4 - ВАЗ 2110/2112/2111

Возможные поломки

При движении автомобиля вы можете услышать посторонние стуки, которые могут быть вызваны несколькими причинами:

  • Перестал работать амортизатор из-за износа или поломки;
  • Крепление штока ослабло;
  • Разбилось место посадки штока;
  • Окончательно износили втулки, выполненные из резины;
  • Деформировалась, лопнула или сломалась чашка опоры пружины или сама пружина;
  • Произошло разрушение буфера-ограничителя, также выполненного из резины.

Наиболее ярким признаком неисправности амортизатора являются потеки из элемента.

Для проверки состояния подвески следует резко прижать заднюю часть с одного из углов авто вниз и так же резко отпустить. Посмотрите, как долго машина будет раскачиваться. Если с подвеской, стойками все хорошо, достаточно 1-2 циклов, чтобы движения остановились. Если раскачка длится дольше, тогда подвеска нуждается в ремонте.

Проверка

При выходе из строя амортизаторов самым рациональным решением будет его замена. Отремонтировать вышедший из строя элемент задней подвески можно, но для этого потребуется квалификация, опыт, знания.

Замена зачастую проводится проще и на нее требуется затрачивать меньше финансовых средств. Плюс выбор деталей на рынке сегодня огромен, от дешевых китайских изделий до дорогих, сверхнадежных импортных.

Приведем примеры проверки отдельных компонентов конструкции задней подвески на автомобиле ВАЗ 2110.

Компонент

Ваши действия

Верхняя точка крепежа стойки

Она располагается в багажнике. Чтобы визуально осмотреть элемент, необходимо снять полку и демонтировать резиновые заглушки

Для их осмотра придется поднять автомобиль с помощью подъемника или же заехать на эстакаду. При проверке этих резино-металлических элементов убедитесь, что резина не выпирает, отсутствуют трещины на детали. Дополнительно можно покачать рычаги с помощью монтировки или лома

Если буфер разрушен, тогда при загрузке задней оси или поездках по неровностям будет возникать стук. Определить это не сложно даже на слух. Но чтобы удостовериться, поднимите авто или заезжайте на яму

Сломанные пружины также часто создают посторонние шумы, не редко приводят к тому, что автомобиль уводит в сторону. Звук должен быть достаточно необычным, резким, появляется не регулярно.

При замене амортизаторов и пружин, обязательно ремонт выполняется парно, то есть с левой с правой стороны одновременно. Так поступать следует даже в том случае, если элемент с одной из сторон остался цел, а второй сломался.

Назначение

Прежде всего, она предназначена для крепления колес, а также призвана обеспечивать амортизацию всего переда автомобиля, его устойчивости на дороге во время езды, возможность ряда регулировок колес, а именно — по оси поворота (углу ее продольного наклона) схождению, развалу.

Схема передней подвески ВАЗ 2110 в сборе

Схема передней подвески ВАЗ 2110 в сборе

Основные узлы передней подвески

Главным элементом передней подвески считается гидравлическая телескопическая стойка, которая просто-таки незаменима в вопросе амортизации, обеспечении комфортабельной езды на автомобиля. Машину не будет особо трясти, прохождение каждой ямы не превратит вашу поездку в кошмар.

Чтобы менять развал колес, в передней подвески имеется стойка. Если быть точнее, за этот процесс отвечает поворотный кулак и верхний болт, который имеет эксцентриковую шайбу и пояс.

На стойку монтируют:

Поперечина ВАЗ 2110

  • Специальные пружины;
  • Буфер для ограничения хода сжатия. На ВАЗ 2110 этот элемент изготовлен из полиуретана;
  • Верхнюю опору. Она крепится к стойке, к которой, в свою очередь, закреплен брызговик. Учтите, гайки для фиксации используются только самоконтрящиеся. Потому при ремонте обычные гайки не подойдут;
  • Подшипник для обеспечения поворота стойки вместе с колесами;
  • Амортизаторы с пружиной и плунжером.

Шаровая опора служит для объединения поворотного кулака и рычага, то есть нижней части подвески. Резинометаллические шарниры объединяют нижние рычаги, продольные растяжки, опоры поперечины.

Кстати, поперечина передней подвески ВАЗ 2110 является штангой, с которой соединяются нижние рычаги. По центру она крепится к кузову по средства резиновой подушки.

Это краткая схема передней подвески ВАЗ 2110, поближе познакомиться с которой вам поможет ваше руководство по эксплуатации. Многие автомобилисты недооценивают значение этой литературы, которую прилагает производитель к каждому своему авто. Но на самом деле там подробно и во всех красках изложена необходимая, полезная и важная информация про каждый узел, агрегат и систему машины. Включая переднюю подвеску, разумеется.

Задняя подвеска

Ремонт подвески ВАЗ 2114 своими руками

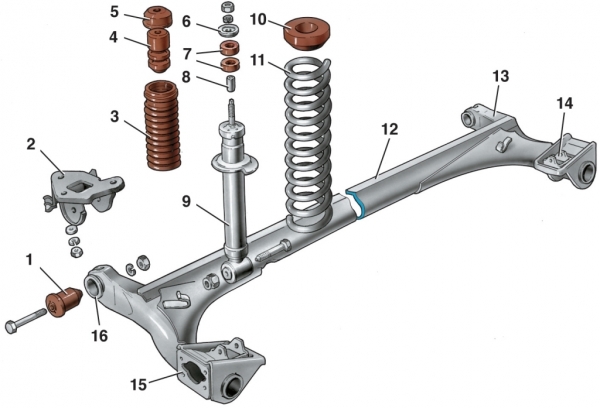

Схема этого узла включает в себя в общей сложности 16 элементов:

  • Резинометаллический шарнир (он выполняет роль основного крепежа к кузову);
  • Кронштейн. Он фиксирует к кузову рычаг задней подвески;
  • Кожух амортизатора;
  • Буфер нагрузки хода сжатия;
  • Крышка кожуха;
  • Шайба опоры;
  • Амортподушка;
  • Распорная втулка;
  • Цельная пружина;
  • Амортизатор;
  • Балочный рычаг;
  • Прокладка для изоляции;
  • Элемент соединения рычагов;
  • Фланец;
  • Кронштейн для стойки;
  • Рычажная втулка.

Разборка и замена

Полностью разбирать заднюю подвеску на ВАЗ 2114 необходимо в тех случаях, если вы хотите выполнить полноценную смазку элементов, либо заменить некоторые их них.

Ремонт подвески ВАЗ 2114 своими руками

Демонтаж выполняется по следующей схеме.

  1. Машина загоняется на смотровую яму или поднимается с помощью подъемника.
  2. В багажнике снимается облицовка, катушка от ремней. Там же находится крепеж стоек к кузову, который просто немного ослабляется. Выкручивать его не обязательно.
  3. Теперь крепеж задней колесной пары ослабляют. Чтобы это сделать, снимаются колпаки и демонтируются колеса. Внимательно следите, чтобы домкраты как следует держать машину.
  4. Снимите тросы тормозной системы. Здесь нужно открутить крепеж троса к рычагам подвески и кузову. Далее снимается тормозной барабан, а наконечники троса достают через рычаг ручного привода. Не забудьте на этом же этапе открутить фланцы из тормозных щитков.
  5. На следующем этапе снимаются патрубки, шланги от тормозной системы и демонтируется рычаг привода. Он применяется для функционирования регулятора давления. Для извлечения рычага отсоединяется кронштейн путем удаления шайбы и снятия серьги с колесной оси.
  6. После этого вы сможете отсоединить амортизаторы. Демонтируйте резиновые подушки, открутите крепежные гайки и снимите шайбу с кузова. Далее под передние колеса ставятся упоры и задняя часть немного поднимается. Это позволит вам демонтировать буфер, пружины и кожух амортизаторов.
  7. Открутив кронштейн крепления кузова, вы сможете демонтировать всю балку. Таким образом, вы получаете полный доступ к задней подвеске и стойкам. Это позволяет даже разобрать сами амортизаторы, поменять их на новые, сделать занижение на ВАЗ 2114. Хотя, учитывая качество наших дорог, делать это не рекомендуется. Не забывайте, что для снятия амортизатором, а точнее пружин, требуется использовать специальные стяжки. Их отсутствие у вас в гараже грозит серьезными травмами при попытках демонтажа без этих приспособлений. Пружина находится под большим давлением, потому может легко выскочить и нанести вам травму.

Статья в тему: Замена передних сайлентблоков на ВАЗ 2110 своими руками

Разбираем и собираем

Проводить демонтажные работы на задней подвеске автомобиля следует для того, чтобы заменить или отремонтировать отдельные компоненты системы.

Предлагаем вам ознакомиться с инструкцией, которая поможет вам разобрать и обратно собрать этот узел вашего ВАЗ 2110.

  1. Ослабьте крепежные гайки амортизаторов, которые располагаются в багажнике. Удерживайте при этом шток, чтобы он не проворачивался.
  2. Вывесите заднюю часть кузова с помощью домкрата, чтобы снять колеса.
  3. Снимая тросы ручного тормоза, лучше это сделать в сборе — демонтировать тормозные барабаны, отключить наконечники тросов от привода колодки, а оболочку отсоединить от тормозного щита. Далее освобождаются крепежи к кузову и рычагам подвески.
  4. Следующий шаг — отсоединение шлангов и регулятора давления задних тормозных механизмов.
  5. Опустите машину на заготовленные подставки под кронштейны рычагов подвески.
  6. Освободите верхние крепежи амортизатора по отношению к кузову.
  7. Опять поднимите заднюю часть кузова, отверните нижние крепления.
  8. Не лишним, в зависимости от проводимых работ, будет снять пружины, отбойный буфер и стойки.
  9. Как только вы открутите крепежные болты балки к лонжеронам, балку задней подвески можно будет освободить.
  10. Чтобы отремонтировать или заменить тормозной щит или ступицу, потребуется открутить их крепежные болты. После этого элементы снимаются и делайте с ними, что потребуется.

Важные правила сборки

При сборке есть несколько ключевых правил, которых строго следует придерживаться.

  • Нижний конец пружины обязательно должен упираться в выступ чашки во время сборочных работ;
  • Пружины выбирают одинаковой группы жесткости. Определить группу жесткости можно по цвету, которым элемент подвески маркируется;
  • Окончательно затягивать амортизаторы необходимо опустив автомобиль на землю, чтобы на подвеску действовала статическая нагрузка от массы машины.

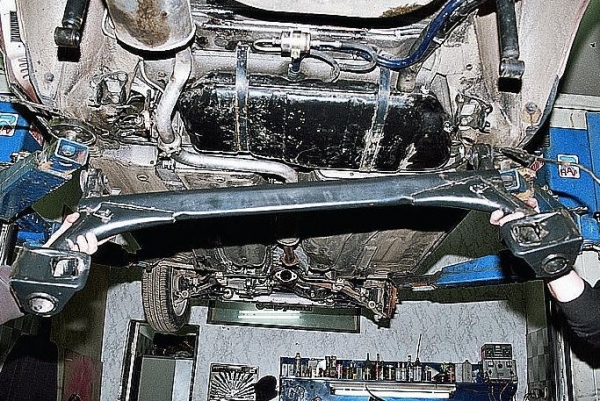

Замена задней балки Замена задней балки

Тюнинг

Заводской вариант задней подвески для ВАЗ 2110 — это зависимая конструкция. Но современные автомобили в большинстве своем используют многорычажную независимую подвеску.

Сегодня несколько компаний в России занимаются выпуском комплектов, которые позволяют тюнинговать десятки, устанавливая сзади независимую конструкцию со стабилизаторами поперечной устойчивости. Основаны такие комплекты на немецких технологиях.

Плюс такой доработки еще в том, что комплект монтируется на штатные крепления. В процессе эксплуатации можно при желании отрегулировать развал, схождение, жесткость отработки стабилизатора.

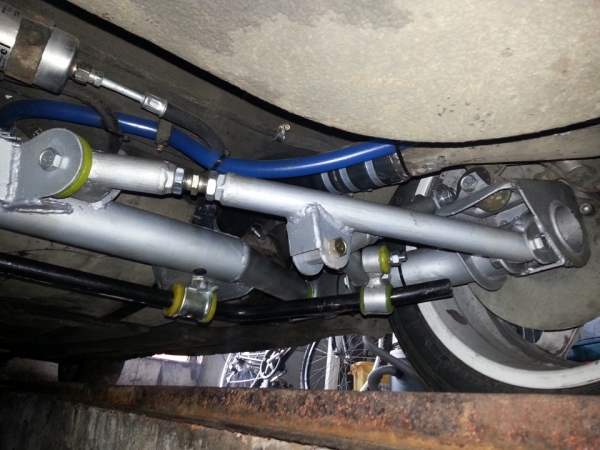

Результаты тюнинга Результаты тюнинга

Тюнинг из зависимой в независимую подвеску позволяет повысить комфорт, управляемость автомобилем, снизить время зависания колес над поверхностью дороги. Это дает возможность устанавливать энергоемкие, более жесткие стойки.

Почему машину ведет в сторону

Иногда водители замечают, как при движении по прямой автомобиль начинает уводить в сторону. Есть несколько причин подобного явления:

Подвеска на продольных и поперечных рычагах

Один из наиболее дорогостоящих видов, который встречается крайне редко ввиду сложности конструкции. По сути, подвеска выполнена по типу «Макферсон» с небольшими отличиями. Конструкторы решили снять нагрузку с брызговика и поэтому разместили пружину несколько дальше амортизатора. Один ее конец упирается в моторный отсек, а второй — в салон. Для передачи усилия с амортизационной стойки к пружине конструкторы добавили качающийся рычаг. Он мог перемещаться в вертикальной продольной плоскости. По центру рычаг соединялся с пружиной, один его конец крепился на амортизатор, а второй — в перегородку.

Собственно практически все соединения шарнирные, а это является существенным недостатком, так как «Макферсон» и славился их небольшим количеством. Собственно, такая передняя независимая подвеска встречается на автомобилях «Ровер». Особых преимуществ не имеет, поэтому популярностью не пользуется, да и обслуживать ее сложно и дорого.

пневмогидравлическая камера в подвеске

Амортизатор и пружина задней подвески — снятие и установка

Работу удобно выполнять на смотровой канаве. Выполнение ра­боты показано на автомобиле с ку­зовом хетчбэк. На автомобиле с ку­зовом универсал работа выполняется аналогично. На автомобиле с кузовом седан доступ к верхнему креплению амортизатора через ба­гажное отделение.

Что делать, если стучит задняя стойка

Когда после пробега в 30 000 км стучит задняя стойка ВАЗ 2110, крайне сложно навскидку назвать, что является основанием для этого. Причин может быть несколько:

  1. Если при эксплуатации авто по ухабистой дороге раздается стук, то в большинстве случаев так функционируют амортизаторы с дефектом, требующие обновления.
  2. Если при осмотре замечен дефект (износ) втулок рычагов задней подвески, то необходимо произвести замену рычагов.
  3. При «просевшей» пружине требуется демонтаж и установка новой детали.
  4. Стук — следствие некачественной затяжки крепежа амортизатора или износа его втулок из резины, смонтированных в проушинах.
  5. Стук может являться следствием частых действий по перегрузке задней подвески или при ее дефекте – деструкции буферного элемента хода сжатия.
  6. Он появляется при дефектах пружин этого узла, а также при нарушении коаксиальности задней оси авто по причине деформации рычажных втулок.

При прослушивании скрежета, исходящего от рычагов, они подлежат замене. Одним из методов определения посторонних звуков является освобождение багажного отделения от груза. Приняв решение о замене этой детали, следует знать, что стоимость задней стойки на «десятку» приемлема для российских автолюбителей.

Рассматривая устройство задней стойки, можно отметить, что данный узел — агрегат зависимого действия с пружинами и амортизаторами-телескопами двусторонней формы использования. Кормовая стойка «десятки» крепится на ведомую несущую конструкцию, которая представляет собой комплект рычагов, кронштейны с посадочными местами (проушинами), сайлент-блоки, соединительные элементы и другое вспомогательное оснащение.

Повышенный износ резины

Если вы не поклонник быстрых разгонов, резких торможений или не перегружаете автомобиль, тогда причины повышенного износа могут быть:

  • Углы установки колес выбраны неправильно;
  • Шарниры износились;
  • Нарушен баланс колес.

Замена

Если обнаружилась проблема, и стало нужно менять задние стойки, то нужно провести ряд операций. Для начала нужно будет вооружиться следующими инструментами:

  • Ключом на 6;
  • Ключом на 17;
  • Ключ, предназначенный для стоек
  • Ключом на 19.

Демонтаж

  • багажный отдел разбираем в зоне задних арок;
  • далее снимаем задние ремни, а также кронштейны, которые фиксируют заднее сидение;
  • берем специальный ключ, предназначенный для стоек, и выворачиваем гайку штока задней стойки;


Специальный ключ для разбора стойки

  • теперь нужно будет автомобиль поднять, вернее его заднюю часть;
  • далее откручиваем гайки, фиксирующие нижнюю часть стойки;
  • извлекаем стойку с места.

На этом этапе и заканчивается снятие задней стойки ваз 2110.

Установка


Ваз 2110 установка задних стоек

В процессе замены стойки на новую стойку нужно будет одеть буфер хода сжатия, специальную втулку распорного типа, кожух с верхней крышкой, подушку амортизатора, шайбу опорного типа и пружину. Приступаем:

  • вдеваем штоком амортизатора в верхнее отверстие;
  • стойку поджимаем балкой, используя для этого лом или надежный подъемник;
  • теперь нужно будет вставить нижнее крепление задней стойки в балку;
  • после этого нужно тщательным образом закрепить гайки, фиксирующие стойку;
  • устанавливаем колеса;
  • автомобиль опускаем.

Силовой агрегат

Доработка десятки была бы бессмысленной без модернизации двигателя. Профессионалы рекомендуют начинать именно с него. Для начала необходимо заменить все изношенные детали и узлы.

Также можно позаботиться об увеличении рабочего объема мотора с 1500 до 1600 кубических сантиметров.

Тюнинг подвески ваз 2110

Замена коленвала

Основным методом повышения мощности двигателя объемом до 1,6 литра можно, оптимизировав ход поршня от заводского 71 мм до 74,8 мм. Эту процедуру выполняют путем замены коленвала и самих поршней. Существуют разные варианты замены поршней:

  • установка кованых поршней размерами 82.0, 84.0, 82.5 или 82.4 мм – они могут быть Т-образной или обычной формы;
  • установка стандартных поршней, прошедших механическую обработку;
  • установка б/у поршней 21213 с механической доработкой, предполагающей замену шатунов под плавающий поршневой палец.

Тюнинг подвески ваз 2110

Помимо популярного коленчатого вала с ходом поршня 74.8 мм вы можете купить малоиспользуемый коленвал с ходом поршня 75.6 мм, позволяющий увеличивать объем до 1862 кубических сантиметров. Все конфигурации вмещаются в стандартный блок, но стойкость двигателя к кручению может быть снижена. По этой причине лучше ограничиться увеличением объема мотора не более 1,6 л.

Замена распредвала

Замена этой детали позволяет увеличить мощность двигателя, увеличить общие технические характеристики и динамику разгона. В этом случае необходимо обязательно учитывать один фактор: менять все элементы распредвала на модернизированные или спортивные необходимо менять комплектом. То есть замена чего-то одного не даст никаких результатов.

Для снятия распределительного вала нужно действовать по следующей схеме:

  • снять пластиковую защиту ремня генератора;
  • вскрыть крышку ГБЦ;
  • снять зубчатый ГРМ-ремень, удерживая распределительный вал монтажным стержнем (чтобы не повредить ГБЦ, нужно подложить деревянную пластину под монтировку);
  • открутить болт крепления распредвала;
  • убрать шпонку с зубчатым колесом.

Тюнинг подвески ваз 2110

Специалисты рекомендуют нумеровать крышки коренных подшипников во избежание путаницы при обратной сборке. Можно также промаркировать тарельчатые толкатели, если их вы меняете тоже. Новый модернизированный распределительный вал устанавливают в обратной последовательности.

После установки спортивного распредвала двигатель перестанет «стучать пальцами», как раньше.

Замена блока управления

Эту работу тоже обычно относят к общему тюнингу ВАЗ 2110. На заводе машины оснащаются старенькими блоками Bosch, которые специалисты рекомендуют менять на новые ЭСУД от General Motors.

Тюнинг подвески ваз 2110

Задняя стойка ничто без хорошего амортизатора


Ваз 2110 устройство задних стоек

После замены стоек на ваз 2110 может случиться следующая ситуация. По кочкам и неровностям колеса нормально стали держать дорогу, а раньше, до замены, зад автомобиля подпрыгивал даже на мелких кочках. Но, хотя устойчивость на дороге и стала нормальной, вдруг пропал комфорт от вождения. Другими словами, теперь кочки отдают в спину водителя через сиденье, а автомобиль на дороге реально трясет. В чем же дело? Может быть, все дело в притирке новых стоек или так и должно быть? Оказывается, все дело действительно может быть заключено в амортизаторах или же в подшипниках, но тогда стук не должен исчезнуть. Поэтому правильная замена стоек подразумевает знание ее конструкции, так сказать комплексный подход применять нужно.


Конструкция задних стоек ваз

  • Амортизаторы в данном случае могут играть очень большое значение. Как известно, на сегодняшний день существует масса различных амортизаторов газового и масляного типа. Одни из них специально сделаны жестко и при езде по неровным участкам дорого обязательно будут чувствоваться все кочки. Зато управление автомобилем в этом случае будет просто супер. Обычно, к таким амортизаторам относятся продукция дорогих производителей, предназначенная для спортивной езды по трассам и ровному покрытию.
  • Что касается езды по бездорожью, то большинство экспертов сходится во мнении, что лучше масляных амортизаторов в данном случае нет. В частности, они и стоят дешевле, и не обладают слишком высокой жесткостью. Именно поэтому, если чувствуется после замены задних стоек жесткость и некомфортность езды, все дело может заключаться в амортизаторах. Их придется заменить.
  • На сегодняшний день, кроме амортизаторов масляного типа, имеются еще и такие, которые снабжены специальной регулировкой жесткости. Но стоят они очень дорого и не каждый владелец Ваз 2110 способен себе позволить их купить.

Обзор стоек ВАЗ 2110-2112

Разновидностей задних стоек, которые подойдут для замены в автомобилях ВАЗ 2110-2112, около десятка, если не больше, поставляемых как отечественными производителями, так и импортируемыми в нашу страну из-за границы. Причем, большинство из них не отвечает заводским характеристикам стоковых стоек от ВАЗ 2110. Оригинальные стойки поставляются ТМ СААЗ под каталожными номерами 2110-2915004 и 2110-2915004-01.

К сожалению, сложно назвать оптимального производителя, ведь каждый автомобилист сам решает для себя, что важнее. Зачастую, добиться комфорта при езде по неровной дороге можно лишь жертвуя управляемостью и наоборот. Именно с точки зрения идеального компромисса между этими двумя характеристиками и существуют различные ценовые предложения стоек от разных производителей.

Передние и задние стойки LADA 2110

С точки зрения конструктивных особенностей вам предстоит выбирать между более простыми и дешевыми масляными (гидравлическими) амортизаторами и более технологичными газовыми и газо-масляными. Справедливости ради стоит отметить, учитывая ценовую политику, масляные амортизаторы среди автомобилистов считаются, все же, более предпочтительными.

Если же говорить, сколько может стоить задний амортизатор ВАЗ 2110, здесь вам рекомендуем полагаться на следующие цифры:

Подготовка к их замене

Смена сайлентблоков на фронтальной подвеске ваз 2110

Большинство людей страшатся проводить смену сайлентблоков дома. Хотя реальные это достаточно обычное занятие. Однако сначала необходимо как надо приготовиться. Непременно нужно иметь съемник. При его использовании сможете не только лишь снять сайлентблоки, да и возвратить их в начальное положение после проделывания всех маневров. Что такое съемник? Это инструмент, состоящий из 2-ух трубок и 2-ух шайб.

Примечание: съемники бывают различными. Однако при их выборе необходимо направить внимание, чтоб они подходили для сайлентблоков. Когда, сделать съемник есть вариант и своими руками.

Доработка подвески

Многие владельцы ВАЗ 2110, не считают заводскую подвеску идеальной, и делают ее тюнинг, для улучшения устойчивости и управляемости на дороге.

Как поднять заднюю подвеску на ВАЗ 2110, 2112, 2111

Для этого необходимо установить проставки между нижним концом амортизатора и проушинами балки подвески. Проставки выбираем такой высоты, чтобы поднять на 40 или 55 мм. Крепеж деталей осуществляем скосом назад, если поднимаем на большую высоту, либо скосом вперед, если на меньшую.

В результате поднятия подвески изменяются такие важные параметры: положение регулятора тормозных сил, регулировка фар и угол наклона оси передних колес. Ход работ:

8.Затяжку соединений производим после опускания автомобиля на колеса.

9.Чтобы правильно установить регулятор давления, необходимо прожать заднюю часть автомобиля с усилием 40-50 кгс.

Тюнинг подвески ВАЗ 2108—2109

У «восьмёрки» и «девятки», по сути, те же методы улучшения, что и в предыдущем разделе. Можно порекомендовать внести своими руками следующие изменения:

  • установить стабилизатор поперечной устойчивости от ВАЗ 2110 — он поможет снизить крен на поворотах;
  • спереди поставить газовые амортизаторы Plaza;
  • сделать минусовой развал колёс;
  • увеличить угол продольного наклона колёс спереди авто.

Это поможет улучшить ходовые качества и управляемость вашего авто.

Тюнинг подвески ваз 2110

Тюнинг подвески машины Ваз 2109

Тюнинг автомобилей ВАЗ 2110—2112

Эту группу машин можно совершенствовать по той же схеме, которая описана выше. Или же пойти другим путём — установить своими руками более функциональную подвеску, например, от «Приоры».

Такая подвеска гораздо жёстче, руль лучше слушается водителя, ощущается собранность и чёткость. Особенно хорошо все преимущества заметны при прохождении ямок и впадин при движении автомобиля. Передок при этом становится выше на пару сантиметров.

Некоторые, правда, наоборот ставят подвеску от ВАЗ 2110 на «Приору»: для разных автолюбителей — разные предпочтения. Невозможно придумать какое-нибудь утверждение, с которым все согласятся на 100%.

Читайте также: Тюнинг автомобилей ВАЗ 2101- 2107

Тюнинг подвески ваз 2110

Тюнинг подвески на автомобиле Ваз 2110

Заключение

Многие знатоки уверяют, что тюнинг подвески автомобилей марки ВАЗ неизбежен, если вы хотите, чтобы машина хорошо вас слушалась. Для этого вам придётся внести в конструкцию ряд изменений. Они сделают посадку более низкой и устойчивой, руль — послушным, придадут машине упругости и собранности.

Тюнинг подвески ваз 2110

Автор: Баранов Виталий Петрович

Образование: среднее специальное. Специальность: автослесарь. Профессиональная диагностика, ремонт, ТО легковых авто зарубежного производства 2000-2015 г.в. Большой опыт работы с Японскими и Немецкими авто.

Оцените статью
Рейтинг автора
4,8
Материал подготовил
Максим Коновалов
Наш эксперт
Написано статей
127
А как считаете Вы?
Напишите в комментариях, что вы думаете – согласны
ли со статьей или есть что добавить?
Добавить комментарий
