Устройство ямз 238 схема

Тнвд ямз 238: устройство, регулировка

Тнвд ямз 238: устройство, регулировка

всем привет. маз 504,ямз 238,работал не выезжая со стройки.для уменьшения расхода топлива сняли заднюю крышку на тнвд,накрутили что-то.расход упал.потом работа закончилась и маз простоял 9-10 месяцев.в сентябре завёл. работает как часы.заводится без педали,дыма нет на холостых ни на холдную ни горячую.решил вернуть все настройки назад,забыл что куда крутил.в итоге работа по городу под сотьню на сто км 23-25тонн,межгород 600км пустой(1,5т)240-250л.дымит под нагрузкой как буд-то автопокрышку подожгли,но при этом везёт хорошо.вильтры воздух,топливо новые.подскажите что ,куда крутнуть.очень не хочется снимать насос.заранее всем спасибо.

спасибо за картинку.вроде бы крутил 17 и 15.и ещё правый нижний угол на крышке .17-уберу расход,а дым?как силно можно крутить? и есть какието параметры,закрутить до упора,на сколько выкрутить?

вези насос топливщику и не забывай русскую пословиу про скупого…

Здорова всем, мужики подскажите! Сбивается зажигание на ямз 238м2
Что тока не делал, болты все как надо затягиваю?

может это не зажигание. может на распредвалу гнездо под шпонку раздолбило. поэтому и фазы газораспределения смещаются…

Сообщение от gunia

Здорова всем, мужики подскажите! Сбивается зажигание на ямз 238м2
Что тока не делал, болты все как надо затягиваю?

На коленвалу шпонку разбило, шестерня гуляла, зажигание тоже плавало

Сообщение от Defender

может это не зажигание. может на распредвалу гнездо под шпонку раздолбило. поэтому и фазы газораспределения смещаются…

камаз-53215донг янг 1406 камаз-53228хиаб 244

у товарища на кране-двиг. ямз-236 стал самопроизвольно сильно газовать при заводке.особенно неприятно по утрам на холодную

на тнвд не сходятся метки! Я так понимаю что проблема Где то там. Или куда по смотреть то? Выстовляю заново и при запуске снова почти на 180 градусов сбивает!

вызывай моториста если сам разобраться не в состоянии.

Сообщение от gunia

на тнвд не сходятся метки! Я так понимаю что проблема Где то там. Или куда по смотреть то? Выстовляю заново и при запуске снова почти на 180 градусов сбивает!

Хорошо выложу фото как смогу

расход топлиа и масла можно определить опытным путём

для опыта нужно время а время это деньги терпи хозяин не один ты хочешь жить

Сборка ТНВД ЯМЗ-238

Двигатель ЯМЗ-238: технические характеристики, схема

Двигатель ЯМЗ-238: технические характеристики, схема

Двигатель ЯМЗ-238 – проверенный отечественный дизельный двигатель для комплектования различных транспортных средств и промышленных установок, позволяющий осуществлять надежную и экономичную эксплуатацию техники. Наша статья расскажет об этом агрегате.

Двс ямз 238 объем масла в двигателе. Сколько масла в двигателе ямз

распределительного вала, втулки коромысел, в гулки толкателей, наконечники штанг толкателем, подшипники масляного насоса и его привода; разбрызгиванием смазываются зеркало гильз цилиндров, кулачки распределительного вала, шестерни приводов агрегатов и подшипники качения.

Рис. 14. Схема системы смазки

Масляный насос двигателей ЯМЗ-238ПМ и ЯМЗ-238ФМ

(рис. 15). Шестеренного типа, установлен на передней крышке коренного подшипника и приводится во вращение от шестерни коленчатого вала через промежуточную шестерню; состоит из двух секций — основной и радиаторной.

Основная (нагнетательная) секция насоса подает масло в основную масляную магистраль через последовательно включенный фильтр грубой очистки 14 (см. рис. 14). В корпусе фильтра грубой очистки установлен перепускной клапан 12 (рис. 16), который при разности давлений до и после фильтра, равной 1,8- 2,3 кгс/см2 (при загрязнении элемента фильтра), открывается и часть неочищенного масла, минуя фильтр, поступает в масляную магистраль. К моменту начала открытия перепускного клапана 12 произойдет замыкание контактов сигнализатора; в этот момент в кабинете загорается сигнальная лампочка. После фильтра масло поступает в центральный масляный канал, а оттуда по каналам в блоке цилиндров к подшипникам коленчатого и распределительного валов. От подшипников коленчатого вала через систему каналов в коленчатом валу и шатунах масло подается к подшипникам верхних головок шатунов. От распределительного вала масло пульсирующим потоком направляется в канал оси толкателей и оттуда по каналам в толкателях, по полым штангам и сверлениям коромысел — ко всем трущимся парам привода клапанов Из центрального масляного канала по наружной трубке масло поступает к подшипникам турбокомпрессора через дополнительный фильтр тонкой очистки (рис. 17).

После фильтра грубой очистки параллельно основной масляной магистрали включен центробежный фильтр тонкой очистки масла 1 (см. рис. 14), который пропускает до 10% масла, проходящего через систему смазки. Очищенное масло сливается в поддон.

Нагнетательная секция масляного насоса снабжена редукционным клапаном 10 (см. рис. 14), перепускающим масло в поддон при давлении

на выходе из насоса более 7—8 кгс/см2.

В корпусе радиаторной секции насоса установлен предохранительный клапан 5, отрегулированный на давление 0,8—1,2 кгс/см°. Для стабилизации давления в систему смазки включен дифференциальный клапан 6. отрегулированный на начало открытия при 5,2—5,4 кгс/см2.

Рис. 15. Масляный насос

содержание .. 10

Двигатели ЯМЗ-236 и ЯМЗ-238: Разборка и сборка в одиночку

Двигатели ЯМЗ-236 и ЯМЗ-238: Разборка и сборка в одиночку

При ремонте двигателя ЯМЗ не всегда бывают удобные условия и не всегда под рукой грузоподъемные механизмы. Поэтому, с течением времени, выработалась определенная методика разбора двигателя и последующей его сборки.

К тому же, могу сказать, что все действия по сборке-разборке двигателя можно выполнить практически одному. Звучит не очень правдоподобно, учитывая что вес двигателя 1000-1250 кг. Но не будем спешить с выводами, попробуем разобраться.

Регулировка клапанов ямз 238 за два оборота. Запчасти маз от производителя. План действий по регулировке клапанов

Регулировка клапанов на двигателе ямз 238 производится по разным причинам. Двигатель работает исправно. В результате трения деталей газораспределительного механизма увеличиваются зазоры. Регулировка позволяет уменьшить зазоры до рабочего состояния. Происходит износ седел и клапанов зазоры уменьшаются.
Поэтому через каждые 10000 – 20000 км необходимо проверять величину тепловых зазоров. Помимо этого случаются поломки двигателя. Снимется головка блока цилиндров. Ремонтируются коромысла. Меняется прокладка головки блока цилиндров. После ремонта так же требуется производить регулировку зазоров в клапанах.

Двигателя ЯМЗ пока они новые кажутся очень надежными, мощными. Создаётся впечатление, что этот двигатель никогда сломаться не может. Но это только первое впечатление. Потом он создаёт одну проблему за другой. Это просевшие гильзы, течь охлаждающей жидкости из под резиновых уплотнений гильз и дугие причины. Их возникает много когда приходится снимать головку блока. По окончании ремонта остаётся проблема регулировки клапанов.

Конечно же, опытные мотористы легко с этим справляются, для них это вообще не проблема. Где взять моториста если машина сломалась в поле или на трассе. Да и отдавать лишние деньги в принципе за незначительную услугу, бывает просто жалко. Поэтому лучше самому раз один раз разобраться и не на кого не рассчитывать.

При регулировке клапанов необходимо знать порядок работы цилиндров двигателя. Для того чтобы понимать клапана какого цилиндра регулировать следующими.

Крупнейший российский производитель дизельных моторов

В 1916 году в городе Ярославле силами инженера В. А. Лебедева создано предприятие по выпуску легковых автомобилей. Дальнейшее развитие завода связано с производством грузовых автомобилей, выпуск которых был освоен в 1925 году. Это были по тем временам большегрузные модели грузоподъемностью до 7 т.

В дальнейшем предприятие стало изготавливать самосвалы, автобусы и троллейбусы. В начале пятидесятых годов завод освоил серийное производство дизельных двигателей. Важным этапом развития следует считать 1958 год. В этом году предприятие было перепрофилировано на выпуск дизельных силовых агрегатов и получило название «Ярославский моторный завод».

Созданный завод сразу приступил к разработке новой линейки дизельных двигателей для самой различной техники. В 1961 году началось серийное производство дизельных моделей ЯМЗ-236, ЯМЗ-238, ЯМЗ-240. Двигатели отличались мощностью за счет использования различного количества цилиндров (от 6 до 10), что позволяло устанавливать моторы на самую разнообразную технику, но при этом обладали большой унификацией, которая упрощала обслуживание и возможный ремонт.

Исторический аспект

238-я модель, как и младший собрат 236-й, пришли на смену устаревших движков ЯАЗ-204 и ЯАЗ-206. Разработка и внедрение силового агрегата началось еще в 50-е годы 20 века, когда необходимо было сделать мощный 4-х тактный дизельный двигатель с экономичными показателями.

Отцом двигателей семейства ЯМЗ считается легендарный советский инженер, конструктор и изобретатель — Георгий Дмитриевич Чернышёв. На то время — это был уникальный в своем роде мотор, который выпускали полвека, и зарекомендовал себя, как один из лучших силовых агрегатов во всем мире.

На сегодняшний день, официально мотор ЯМЗ 238 снятый с производства, поскольку Ярославский завод выпускает приемника — ЯМЗ-530 и ЯМЗ-540. Но, производство запасных частей продолжается, а линия останавливаться не будет, по крайней мере, в ближайшее 10 лет.

1. Установка двигателя на место разборки

При снятии и установке двигателя на место разборки, желательно чтобы основание было крепкое (к примеру асфальт или плиты). Лучше первый раз опустить на что то мягкое (например, старый баллон) и на левой стороне выкрутить болты, стягивающие крышки коренных подшипников.

Затем, перецепить стропы или чалку за одну головку (за передний и задний рым болт) и подготовить старую гильзу цилиндров или кусок бруса по длине гильзы.

Поднимать двигатель лучше за правую головку, после чего опустить его на пол таким образом, чтобы противоположная головка опиралась на коллектор, а разъем блока по поддону опирался на вертикально поставленную гильзу в середине блока. Под коллектор следует положить доску дюймовку.

Смена масла и промывка системы смазки

Для удаления из картера вместе с маслом отложений сливать масло из прогретого двигателя, соблюдая меры безопасности.

Для слива масла отвернуть сливную пробку на картере 3 и снять крышку маслозаливной горловины, предварительно очистив ее от пыли и грязи.

После полного слива масла пробку завернуть.

Залейте в двигатель промывочную смесь, состоящую из 10 л дизельного топлива и 6 л масла.

Пустите двигатель и дайте ему поработать в течении 5 мин с минимальной частотой вращения коленчатого вала.

Остановите двигатель и слейте промывочную жидкость.

Замените два сменных фильтрующих элемента и промойте в дизельном топливе колпаки масляного фильтра и фильтра центробежной очистки масла. Залейте свежее масло в двигатель.

Масло заливать в двигатель через горловину на крышке головки цилиндров.

Перед заливкой очистить горловину от пыли и грязи, проверить затяжку сливной пробки масляного картера: момент затяжки 140…160 Нм (14…16 кгс·м).

Заливать масло из маслораздаточных колонок дозировочными пистолетами, а при отсутствии колонок – через воронку с сеткой из чистой заправочной посуды.

Закрыть крышку горловины. В систему заливается 32 литра масла.

Топливный насос Чертеж ТНВД Радиатор масляный

Уход за трансмиссией

Водитель транспортного средства, где присутствует такая коробка передач, как ЯМЗ 238 должен своевременно посещать ТО, где работники сервиса с помощью компьютерного оборудования могут полностью проверить автомобильную систему. Самостоятельный уход за КПП может заключаться в том, что хозяин автомобиля может осуществить замену масла, промыть картер. Для промывки картера целесообразно использовать специальные жидкие индустриальные масла, которые соответствуют ГОСТу.

Периодичность того, когда следует менять масло, напрямую зависит от того, какого стиля езды придерживается автовладелец.

О замене отдельных комплектующих деталей на коробке передач ЯМЗ 236, 238, 2381, 239 может говорить то, что масло, залитое в картер, перегревается, появились характерные шумы со стороны КПП. Ремонт может заключаться в установке новых валов, подшипников, манжет и иных расходников, которые относятся к коробке передач.

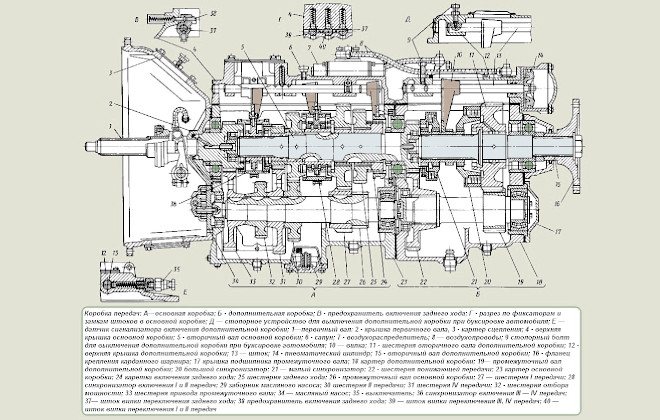

Устройство и схема переключения

Устройство и схема переключения передач МАЗа зависит от модели коробки передач. Выделяют 5-ти ступенчатую, 8-ми ступенчатую и 9-ти ступенчатую коробку.

5 ступенчатая

Конструкция коробки передач с пятью ступенями в МАЗе включает в себя такие элементы, как:

  • первичный, вторичный и промежуточный вал;
  • вращающийся подшипник;
  • шестерни;
  • картер, переключатель и задняя крышка;
  • крепежные элементы;
  • емкость для масляной жидкости.

Читать также: Как посчитать литраж короба для сабвуфера

Механизм, который переключает передачи, находится в салоне транспортного средства. Когда рычаг переключательного устройства меняет свое положение, происходит сцепление шарнирного соединения с выемкой, которая расположена на одной из осей. В этот момент конец шарнира находится в жестком зацеплении с вилочным устройством. Вилки входят в отверстие на ведущей шестерне переднего хода (передачи №1, 2, 3, 4) или в положении пятой передачи (задний ход). Начинается замыкание в цепи вращающего момента, из-за чего вторичная ось начинает свое движение.

8 ступенчатая

Устройство восьмиступенчататой коробки (КПП-202) включает в себя:

  • картер;
  • подвижные шестерни;
  • вал промежуточного типа;
  • шестерни постоянного зацепления;
  • ведущий вал;
  • шлицы;
  • венец зубчатого типа;
  • крышку;
  • ведомый вал;
  • блок шестерен заднего хода;
  • осевой механизм реверса.

После того как транспорт двинется с места, наберет необходимую скорость, можно переключать передачи в следующем порядке: 4H-4B-5H. Для того чтобы активировать вторую скорость, нужно дождаться момента, когда частота вращения коленчатого вала увеличится до 2000 оборотов в минуту. Этот показатель можно отслеживать при помощи тахометра.

Не рекомендуется начинать переключение передач при меньшем количестве оборотов коленвала, в противном случае механизм выйдет из строя.

Для того чтобы включить задний ход, следует установить рычаг переключателя в нижнее положение.

9 ступенчатая

В конструкцию 9-ти ступенчатой коробки 238 с демультипликатором входят следующие детали и механизмы:

  • картер сцепного устройства;
  • прокладка;
  • вилка переключения скоростей;
  • правый вал;
  • шайба шестерни реверса;
  • ленивая шестерня заднего хода;
  • роликовый подшипник вала промежуточного типа;
  • крепежные болты и гайки;
  • пружинная шайба;
  • уплотнительное кольцо;
  • стопорное кольцо;
  • игольчатый подшипник;
  • втулка вилки механизма сцепления.

Перед началом движения необходимо отключить сцепление. Перед тем как трогаться с места, необходимо проверить расположение рычага, он должен быть опущен. Переключение скоростных режимов осуществляется в несколько этапов. На первом этапе рекомендуется использовать следующую схему переключения: 1B-2B-3B. Во время дальнейшего движения можно перейти на схему: 4H-5B-5H.

Надежность, проблемы и ремонт ЯМЗ-7511


В 1996 году был выпущен обновленный вариант 238-го семейства, который получил название ЯМЗ-7511. Рассмотрим отличия 238 от 7511. За основу для создания нового дизеля был выбран блок цилиндров ЯМЗ-238ДЕ2 с конфигурацией V8 (угол развала 90º) и с масляными форсунками. Внутри него стоит коленвал 238ДК с диаметром коренных шеек 110 мм, а диаметр шатунных шеек равен 88 мм — такой же коленчатый вал, как на 238ДЕ2. Шатуны, поршни, поршневые кольца такие же, как на 238ДЕ2, с поршневым пальцем 52 мм, а высота поршней 85 мм. Маховик тоже остался без изменений. Здесь стоит масляный насос с производительностью 165 л/ч (был 140 л/ч).

Для 7511 были использованы чугунные 8-ми клапанные головки от ЯМЗ-238ДЕ2. Распредвал по-прежнему находится в блоке, а его характеристики такие же, как у 238ДЕ2 (фаза 233/272). Регулировка клапанов на ЯМЗ-7511 требуется после 1000 часов работы. Зазоры клапанов такие же — 0.25-0.30 мм для впускных и выпускных. На дизельном двигателе 7511 стоит непосредственный впрыск топлива с механическим ТНВД 175 и с форсунками 267-01. Давление форсунок — 270 кгс/см2. Давление масла на прогретом моторе лежит в диапазоне 4-7 кгс/см2. Это турбодвигатель и здесь используется турбина ТКР-100, давление наддува увеличено с 1.08 бар до 1.23 бар. Здесь применен фильтр тонкой очистки топлива от предшественника. По сути, двигатель 7511 от 238 ДЕ2 отличается только насосом и увеличенным давлением наддува, что позволило довести мощность до 400 л.с.

На базе этого двигателя выпускался 6-цилиндровый ЯМЗ-7601.

Данное семейство в данный момент находится в производстве, но экологические стандарты все время ужесточаются, и сегодня дизель 7511 заменяют на более чистый ЯМЗ-658.

Отличия двигателей ЯМЗ 7511

1. ЯМЗ-7511 — версия на 400 л.с. Здесь стоит ТНВД 175-01 (на моделях от ЯМЗ-7511.10 до ЯМЗ-7511.10-20) и 175-40 (на моделях от ЯМЗ-7511.10-34 до ЯМЗ-7511.10-43). Применяли этот движок на МАЗ-5336, 5432, 5440, 6303, 6317, 6403, 6417, 6422, 6425; Урал-6563, КрАЗ-6140, 7140, ДЭТ-320, КО-816, МЗКТ-65272, 74181, 8021, комбайны RSM 1401 и Torum-740. 2. ЯМЗ-7512 — аналог на 360 л.с. и с ТНВД 175-11. Встречается двигатель на МоАЗ-7505, 4048 и на комбайне Полесье. 3. ЯМЗ-7513 — мотор на 420 л.с. с насосом 175-50. Ставился на МЗКТ-6527, 6922 и 7418. 4. ЯМЗ-7514 — аналог 7511 на 375 л.с. с другим генератором и с ТНВД 175-70. Предназначен для дизельных генераторов АД-200.

Порядок работы цилиндров двигателя ЯМЗ 238

В таком порядке работают все v-образные восьми цилиндровые двигатели. Это означает, что поршень первого цилиндра подошел в ВМТ в момент сжатия. Произошел впрыск топлива в камеру сгорания перого цилиндра Клапана первого цилиндра закрыты. И именно в этом положении на не работающем двигателе можно регулировать клапана первого цилиндра.

Следующим согласно порядка работы двигателя в работу вступит 5 цилиндр. Поршень пятого цилиндра подойдет к вмт произойдет впрыск топлива. Клапана в этот момент закроются. Это положение и будет для регулировки клапанов пятого цилиндра. Так далее. Согласно порядка будут работать остальные цилиндры. То есть необходимо подводить поршень каждого цилиндра в верхнюю мертвую точку по очереди согласно порядка работы.

Помимо этого необходимо хорошо знать расположение цилиндров в двигателе

2 Основные модификации мотора ЯМЗ 238

Модель 238 является основоположницей целого ряда модификаций и комплектаций, которые рассчитаны на работу в различных климатических условиях, при разной степени сложности работ. Также распределение проходит в зависимости от особенностей техники, на которую рассчитана модификация.

К основным вариантам мотора относятся:

  1. ЯМЗ 238. Является стандартной комплектацией мотора.
  2. ЯМЗ 238 Турбо. Двигатель отличается системой газонадува, которая позволяет эффективнее охлаждать рабочие узлы. От стандартной модели также отличается параметрами клапанов и топливного насоса.
  3. ЯМЗ 238м2. Отличается снижением потребления топлива. Данный показатель для модели 238м2 составляет 157 г/л.с в час. Применяется для железнодорожных машин, строительных машин и кранов, для кормоуборочных комбайнов.
  4. ЯМЗ 238нд5. Двигатель также оснащен системой турбонадува и может комплектоваться механизмом отбора мощности. Установка мотора делается в основном на трактора. Возможно использование с машиной зил 4331.
  5. ЯМЗ 238 де. Относится исключительно к автомобильным двигателям. Улучшен фильтрующий механизм, что позволяет работать в загрязненных условиях.
  6. ЯМЗ 238 Евро-2. Отличается улучшенным топливным насосом.

Двигатель ЯМЗ 238

Двигатель ЯМЗ 238

2.1 Основные проблемы двигателя и их решение

По своей износостойкости и качеству сборки ЯМЗ 238 занимает достаточно высокий уровень. Но, при чрезмерных нагрузках на технику и нарушении правил эксплуатации могут возникать проблемы в работе мотора.

Например неправильное положение клапанов цилиндров мотора. Оптимальный зазор клапанов находится в диапазоне 0,25-0,30 мм. Если такой зазор увеличен или наоборот меньше – нужно отрегулировать клапана.

Порядок регулировки имеет следующий вид:

  • прежде всего, силовое устройство охлаждается до 20 градусов;
  • снимается крышка клапанов;
  • проверяются затяжки ГРМ;
  • дальше ослабляется зажим гайки на дальнем конце коромысла;
  • между рычагом и поверхностью поршня вставляется стержень с толщиной 0,25 – 0,3 мм;
  • отверткой закручивается винт рычага до соприкосновения со стержнем;
  • дальше нужно осторожно затягивать гайку на коромысле (чтобы не провернуть винт);
  • снова замеряется установленный зазор.

Настройка клапанов проводится в порядке 1-5-4-2-6-3-7-8. Один полный оборот винта составляет 360 градусов. При регулировке следует точно фиксировать угол поворота на каждый регулируемый клапан согласно этому показателю.

Продукция ЯМЗ

В настоящее время предприятие ЯМЗ («Автодизель») входит в состав автомобильного концерна «Группа ГАЗ» и специализируется на производстве следующей продукции:

  • средних и тяжелых дизелей;
  • коробок передач и сцеплений для агрегатирования с выпускаемыми дизелями;
  • дизельных электроагрегатов;
  • запасных частей.

Выпускаемые дизельные силовые агрегаты обладают разнообразными техническими параметрами:

  • мощность – 120,0-800,0 л. с.;
  • объем – 4,45-26,0 л;
  • варианты исполнения: L-образное (рядное), V-образное.

Такое многообразие двигателей, современная конструкция, эксплуатационные параметры обеспечили ярославским мотором широкое применение для комплектования различной коммерческой техники.

2. Разборка двигателей ЯМЗ-236 и ЯМЗ-238

Снимаем головки блока

Также снимаем фильтр тонкой очистки масла. Далее, снимаем сцепление, маховик и кожух сцепления. Теперь, можно приступать к снятию поддона, масляного насоса и главное не забыть снять уголок маслопровода прикрученного к блоку.

После этого, можно откручивать шатуны 1, 2, 3, 4 и вытаскивать их вместе с поршнями. Для снятия гильз, лучше применять специальный съемник, а если его нет, то медную выколотку. Если же гильзы идут в металлолом, то гораздо проще выбить их старой полуосью, особенно сподручно это делать ЗИЛовскими или КамАЗовскими полуосями.

Съемник для гильз

Следующим этапом, можно приступить к снятию коленчатого вала двигателя. Для этого откручиваем болты стяжные коренных подшипников со стороны правой головки, а затем откручиваем крышки коренных подшипников снизу. Вытаскиваем крышки, оставляя на месте среднюю. Далее, прокручивая последовательно коленчатый вал, откручиваем 5, 6, 7, 8 шатун и снимаем крышки шатунов.

В виду того, что плоскость разъема блока находится у нас в вертикальной плоскости, то готовим пару брусков и вставляем их под противовесы коленвала. Придерживая коленвал, снимаем последнюю среднюю крышку коленвала и аккуратно его выкатываем.

Коленвал двигателя ЯМЗ

Все, коленвал снят и можно убирать его в сторону. Здесь еще возможно сначала отпустить двигатель с гильзы, а затем его снимать – это по желанию.

Берем домкрат, ставим его наклонно и упираем в верхний угол середины разъема блока, немного поддомкрачиваем и вытаскиваем гильзу из под блока. Спускаем домкрат и если не хватает хода, то перехватываемся и опускаем блок до земли на прокладку.

Затем, монтировкой приподнимаем за левую головку и подкладываем под разъем блока с головкой брусок с тем расчетом, чтобы прокладка доски между коллектором и асфальтом вышла. Теперь снимаем левую головку блока, шатуны с поршнями 5, 6, 7, 8 и гильзы цилиндров. Все, двигатель разобран.

Вид на блок двигателя снизу Вид на блок двигателя спереди

Технические характеристики

Технические характеристики двигателя ЯМЗ-238 за весь период выпуска и модернизаций не поменялись. Конечно, мотор совершенствовался по последним разработкам и инновациям, но конструктивных изменений было очень мало. Рассмотрим, основные характеристики силового агрегата:

Наименование Характеристика
Тип Дизель, турбированный дизель
Объем 15 литров (14 866 см куб)
Конфигурация, параметр V-образная
Количество цилиндров 8
Количество клапанов 16
Эконорма от Евро-0 до Евро-4
Диаметр цилиндра 130 мм
Степень сжатия 17,5
Охлаждение Жидкостное
Клапанный механизм OHV
Материал исполнения блока и головки Чугун
Ресурс 800 000 — 1 000 000 км пробега
Топливо Дизельное топливо
Порядок работы цилиндров 1-5-4-2-6-3-7-8
Применяемость МАЗ, КРАЗ, УРАЛ, танки серии Т, тракторы К, автобусы ЛАЗ, вездеход ЧЕТРА и другое

Стоит отметить, что всех двигателях серии 238 установлен механический насос высокого давления топлива. На каждый цилиндр установлена своя секция насоса, чтобы сгорание проходило равномерно. Располагается ТНВД между рядами цилиндров, на развале двигателя.

ТНВД ЯМЗ 238

Схема устройства ГРМ ЯМЗ 238

Газораспределительный механизм (ГРМ) двигателя ЯМЗ 238 обеспечивает своевременный и полноценный впуск рабочей свечи в цилиндры и выпуск из камеры сгорания отработанных газов. Специфика ГРМ состоит в верхнем расположении системы клапанов, нижней установке распредвала и наличии регулировочного механизма на передающих рычагах (коромыслах). В состав ГРМ входят:


Газораспределительный механизм ЯМЗ 238

  • Распределительный вал.
  • Толкатели.
  • Штанги толкателей.
  • Коромысла.
  • Клапаны.

Основным рабочим элементом системы является распределительный вал, кулачки которого передают импульсы на толкатели. Те, в свою очередь, воздействуют на клапаны, возвращаемые на исходную позицию при помощи пружин. Регулировка клапанов дизеля ЯМЗ-238 обеспечивает оптимальный режим подачи топливной смеси и полный вывод отработанных газов, что позволяет продлить срок службы двигателя, получить оптимальный расход топлива.

Модификации мотора

ДВС ЯМЗ 238 получил достаточно много модификаций и применяемость на автомобильном ряде. Так, согласно технической документации завода изготовителя, рассмотрим, какой модельный ряд и модификации имеет двигатель «восьмерка»:

  • 235 л.с. (173 кВт) при 1700 об/мин, 1108 Н•м (113 кгс•м) при 1300 об/мин — ЯМЗ-238НД3.
  • 235 л.с. (173 кВт) при 1700 об/мин, 1108 Н•м (113 кгс•м) при 1300 об/мин — ЯМЗ-238НД6.
  • 240 л.с. (177 кВт) при 2100 об/мин, 882 Н*м (90 кгс*м) при 1500 об/мин — ЯМЗ-238 (базовый).
  • 250 л.с. (184 кВт) при 1900 об/мин, 1108 Н•м (113 кгс•м) при 1300 об/мин — ЯМЗ-238НД4.
  • 250 л.с. (184 кВт) при 1900 об/мин, 1108 Н•м (113 кгс•м) при 1300 об/мин — ЯМЗ-238НД7.
  • 280 л.с. (206 кВт) при 2100 об/мин, 1029 Н•м (105 кгс•м) при 1500 об/мин — ЯМЗ-238ПМ.
  • 290 л.с. (184 кВт) при 2000 об/мин, 1128 Н•м (115 кгс•м) при 1400 об/мин — ЯМЗ-238ДК.
  • 300 л.с. (220 кВт) при 1900 об/мин, 1280 Н•м (131 кгс•м) при 1300 об/мин — ЯМЗ-238НД5.
  • 300 л.с. (220 кВт) при 1900 об/ммн, 1280 Н•м (131 кгс•м) при 1300 об/мин — ЯМЗ-238НД8.
  • 320 л.с. (235 кВт) при 2100 об/мин, 1117 Н•м (114 кгс•м) при 1500 об/мин — ЯМЗ-238ФМ.
  • 330 л.с. (243 кВт) при 2000 об/мин, 1225 Н•м (125 кгс•м) при 1400 об/мин — ЯМЗ-238ДК.
  • 330 л.с. (243 кВт) при 2100 об/мин, 1225 Н•м (125 кгс•м) при 1300 об/мин — ЯМЗ-238Д.
  • 330 л.с. (243 кВт) при 2100 об/мин, 1225 Н•м (125 кгс•м) при 1300 об/мин — ЯМЗ-238ДЕ.
  • 330 л.с. (243 кВт) при 2100 об/мин, 1274 Н•м (130 кгс•м) при 1200 об/мин — ЯМЗ-238ДЕ2.
  • 330 л.с. (243 кВт) при 1900 об/мин, 1274 Н•м (130 кгс•м) при 1200 об/мин — ЯМЗ-6582.
  • 360 л.с. (265 кВт) при 1900 об/мин, 1570 Н•м (160 кгс•м) при 1200 об/мин — ЯМЗ-7512.
  • 400 л.с. (294 кВт) при 1900 об/мин, 1715 Н•м (175 кгс•м) при 1200 об/мин — ЯМЗ-7511.
  • 400 л.с. (294 кВт) при 1900 об/мин, 1764 Н•м (180 кгс•м) при 1200 об/мин — ЯМЗ-6581.
  • 420 л.с. (309 кВт) при 1900 об/мин, 1764 Н•м (180 кгс•м) при 1200 об/мин — ЯМЗ-7513.

Смена фильтрующих элементов полнопоточного масляного фильтра

1. Отвернуть на 3–4 оборота колпак фильтра и слить масло через канал корпуса в подставленную тару.

Для отвертывания колпака можно пользоваться ключом, как показано на рис. 2.

2. Отвернуть полностью и снять колпак 5 (рис. 2) фильтра.

3. Нажать на замковую крышку 3 и, утопив ее в колпак 5 на 2 – 3 мм, повернуть на 45º, после чего она выйдет из зацепления с фланцем колпака.

Извлечь из колпака замковую крышку и фильтрующий элемент 4.

4. Промыть внутреннюю полость колпака дизельным топливом. Не допускается очистка даже чистой ветошью.

5. Установить в колпак новый фильтрующий элемент резиновой прокладкой наружу.

В отверстие прокладки установить замковую крышку, обеспечив правильное положение прокладки.

Нажав на замковую крышку, утопить ее вместе с элементом в колпак и повернуть на 45º.

В пазы крышки войдут выступы фланца колпака, после чего пружина отожмет крышку в рабочее положение.

6. Навернуть колпак с элементом на штуцер корпуса 1 и затянуть моментом 20…40 Нм (2…4 кгс·м).

7. На работающем двигателе убедиться в отсутствии течи масла через уплотнение колпака.

Через четыре замены фильтрующего элемента заменить уплотнительную прокладку 2.

ТНВД ЯМЗ-238

Обслуживание силового агрегата

Двигатель ЯМЗ-238 не имеет значительных отличий от 236 модели. Сервисное обслуживание движка проводится каждые 20-25 тыс. км пробега. Плановое техническое обслуживание ДВС — комплекс операций направленных на сохранение первичного состояния узлов и деталей агрегата. Согласно руководству по ремонту и эксплуатации мотора ЯМЗ составленное заводом изготовителем, рассмотрим, какие операции входят в ТО «восьмерки»:

  1. Замена масла.
  2. Регулировка клапанного механизма.
  3. Замена фильтров. Так, в зависимости от модификации мотора могут быть или не быть следующие фильтрующие элементы: фильтр тонкой и грубой очистки масла, фильтрующий элемент для грубой и тонкой очистки топлива, воздушный фильтр, экофильтр для выхлопа.
  4. Очистка форсунок.
  5. Регулировки, связанные с топливным насосом высокого давления.
  6. Другие операции направленные на техническое обслуживание силового агрегата.

Двигатель ЯМЗ 238

Обслужить топливный насос высокого давления топлива — это отдельный комплекс операций, который смогут сделать качественно только мастера по ремонту топливной аппаратуры дизельных моторов.

Как установить поршень первого цилиндра

Самое главное. Необходимо установить поршень первого цилиндра в ВМТ в момент сжатия топлива. То есть определить положение поршня первого цилиндра при котором необходимо начинать регулировку клапанов. Это очень просто. Совмещаются метки на ТНВД.

регулировка клапанов ямз 238

Этого положения будет достаточно для того чтобы начать регулировку клапанов. Правда поршень будет находится не идеально в вмт . Ниже на угол опережения зажигания То есть он немного не дойдет до вмт но на регулировку это никак не повлияет клапана закрыты, и их можно регулировать.

Коленчатый вал тоже имеет метки. И если их выставить. Поршень первого цилиндра будет находится в ВМТ. Но колен вал делает два оборота а ТНВД один за полный цикл работы двигателя. Поэтому в одном из положении меток коленвала поршень первого цилиндра может встать не в момент сжатия. Следовательно, надежно ориентироваться по положению топливного насоса. Либо по клапанам, если топливный насос снят. В момент сжатия, когда поршень подходит в ВМТ. Выпускной клапан первого цилиндра закрыт а впускной клапан закрывается. При дальнейшем вращении коленвала, до достижения поршня ВМТ. Клапана закрыты и коромысла неподвижны. Во втором положении меток коленвала один клапан до ВМТ закрывается, а после прохождения поршнем ВМТ второй клапан сразу открывается. Это положение поршня не устраивает. После того как выставлен поршень первого цилиндра можно регулировать клапана первого цилиндра.

Как проворачивать коленвал

Следующий вопрос на сколько проворачивать коленвал. и в какую сторону для регулировки пятого цилиндра. Согласно порядка работы двигателя. Как уже сказано выше коленвал делает два оборота . То есть один оборот это 360 градусов два оборота 720 градусов. Цилиндров 8 делим 720 на 8 получается 90 градусов. То есть от регулировки первого цилиндра до момента регулировки 5 цилиндра вал необходимо провернуть на 90 градусов, то есть ¼ оборота. Для того чтобы проще ориентироваться можно нанести на шкиву метки мелом. Разделить шкив на 4 части.

Большая точность не требуется. И каждый раз проворачивать вал до совмещения метки на шкиве с меткой «0» на передней крышке. Так от первого к пятому 90 градусов от пятого к четвёртому 90 градусов от четвёртого ко второму 90 градусов и так до восьмого цилиндра. Коленвал нужно проворачивать по часовой стрелке если смотреть в торец двигателя с переди. Способ очень простой но не удобный. Когда двигатель стоит на автомобиле к шкиву тяжело подобраться. Тем более его разметить. И потом еще труднее совмещать эти метки. Советские конструктора были далеко не глупые люди. В расчетах учитывались все моменты. Поэтому в руководстве по эксплуатации предлагается простой способ, который не требует больших познаний и запоминаний

Схема подключения

Во время монтажа ТНВД на силовой агрегат необходимо обратить внимание на то, чтобы метки полумуфты привода и опережения впрыска находились на одном уровне. Нужно правильно выставить все осевые зазоры между кулачками и торцами муфт и полумуфт, перед тем как окончательно затягивать крепежные болты. Величина зазоров не должна превышать 0,3 мм. После установки отрегулированного ТНВД на двигатель следует подключить топливоподводящие магистрали.

Главной особенностью схемы подключения топливного насоса высокого давления является правильная последовательность подключения топливных магистралей и форсунок.

Ремонт двигателя: основное описание

Ремонт двигателя ЯМЗ 238 — это целый комплекс операций по восстановлению работоспособности мотора, который не рекомендуется делать своими руками. Так, стоит обратиться к профессионалам, которые смогут правильно диагностировать неисправности и износы, а также какой внутренний элемент требуется заменить. Рассмотрим, основной комплекс операций, который проводится для мотора ЯМЗ 238, чтобы провести капитальный ремонт мотора:

  1. Поверхностная диагностика неисправностей проводится на слух. Моторист определяет наличие посторонних шумов, а также предварительное месторасположение.
  2. Демонтаж мотора с автомобиля, а также проведение полной разборки силового агрегата.
  3. Замеры цилиндров и коленчатого вала. Определение номера ремонта, а также заказ запасных частей. Как показывает практика, в большинстве случае, чтобы не растачивать цилиндры двигателя — блок гильзуется. Этот параметр позволяет, а в случае последующих ремонтов растачивать не блок, а гильзы, которые при износе можно вынуть и вставить новые.
  4. Ремонт головки блока цилиндров.
  5. Сборка силового агрегата.

Отдельным параметром стоит восстановление ТНВД. Как показывает практика, мастер ремонтирует только плунжерную пару, которая изнашивается наиболее часто.

ТНВД ЯМЗ 238

Что касается поточных ремонтных операций, то каждый владелец автомобиля с двигателем ЯМЗ обладает достаточными навыками и знаниями, что восстанавливать свой двигатель самостоятельно, главное, чтобы рука росла из нужного места. К наиболее частым проблемам относится:

  • Неисправность стартера и генератора.
  • Выход со строя водяного насоса.
  • Замена приводных ремней.
  • Регулировка клапанного механизма.
  • Замена масла.
  • Замена фильтров двигателя.

Инструкция по ремонту каждого узла имеется в интернете или можно использовать заводские книги, которые имеются в открытом доступе.

Заводской способ регулировки клапанов ЯМЗ 238.

В руководстве по эксплуатации предлагается выставить поршень первого цилиндра в ВМТ в момент сжатия. Таким же образом как уже написано. Отрегулировать клапана первого цилиндра. Затем перейти на пятый цилиндр. Начать вращать коленчатый вал. Выпускной клапан первого цилиндра уже закрыт. Коромысло впускного клапана движется и в какой то момент впускной клапан закрывается и коромысло становятся неподвижным. В этот момент можно еще немного провернуть коленчатый вал. Только для того чтобы убедится в том что клапана закрыты и коромысла неподвижны.

В этом положении можно регулировать клапана. Приблизительно вал должен провернуться на 90 градусов но это не очень важно. Далее переходим на четвертый цилиндр и также проворачиваем вал до тех пор пока не закроется впускной клапан четвёртого цилиндра. После того как клапана закрылись а коромысла стали не подвижны. Регулируем клапана четвёртого цилиндра. Затем переходим на 2 цилиндр и так далее до 8 цилиндра. Кажется что не очень точно. Но на самом деле очень практично. Не нужно лазить под двигателем, искать метки маховика. Достаточно того что совместились метки на топливном насосе в момент установки поршня первого цилиндра.

Торцевые отверстия маховика для проворачивания вала

Коленчатый вал можно проворачивать за маховик при помощи воротка вставляемого в торцевые отверстия. Как это принято на Камазе. Соседние отверстия делят сектор маховика на 30 градусов. То есть если установить поршень первого цилиндра как положено в момент сжатия. И отрегулировать клапана . Следующие клапана регулируются на пятом цилиндре. Для этого необходимо провернуть маховик на три отверстия. Коленвал при этом повернётся на необходимые 90 градусов. И так через каждые три отверстия регулируем следующие цилиндры.

Все эти сбособы предполагают регулировку клапанов каждого цилиндра в отдельности. Кажется, что вы затрачиваете на это много времени. Потому что приходится постоянно прокручивать маховик. Но для этих способов достаточно только знать порядок работы цилиндров V-образного восьмицилиндрового двигателя. Его вам скажет любой профессиональный водитель. Зная порядок работы, вы смело можете регулировать клапана. Есть еще альтернативный способ регулировки клапанов за два оборота.

Промывка фильтра центробежной очистки масла

1. Отвернуть гайку колпака фильтра (рис. 4) и снять колпак.

2. Отвернуть гайку крепления ротора; снять ротор с упорной шайбой 9 (рис. 5).

3. Разобрать ротор, для чего отвернуть гайку 8, снять шайбу 7 и колпак 6 ротора.

4. Удалить из колпака 6 и с ротора 5 отложения и промыть их в дизельном топливе.

5. Собрать фильтр в обратной последовательности, проверив состояние прокладок 2 и 4, сопел 3 ротора и шайбы 12.

Если необходимо, прокладки заменить, а сопла ротора прочистить.

Что такое сминаемые зоны автомобиля

Всякий раз, когда автомобиль попадает в аварию, действуют сильные кинетические силы. В любой аварии присутствует определенное количество энергии. Фактические цифры варьируются в зависимости от скорости и массы автомобиля, а также от скорости и массы…

Вывод

Двигатель ЯМЗ 238 считается легендой отечественного автомобилестроения. Больше чем, за полвека производства, силовой агрегат показал себя как надежный и легко ремонтируемый. За эти качества он и полюбился автомобилистам.

Стоит отметить, что ЯМЗы, как 238, так и 236, часто шли на экспорт большими партиями. Например, Китай заказывает для своих большегрузных грузовиков именно двигатели этой серии, поскольку с ЯМЗом может соревноваться только БЕЛАЗ и Катерпиллер, но они стоят намного дороже отечественного аналога.

Техническое обслуживание

Проведение технического обслуживания (ТО) является профилактической работой для любого силового агрегата и поэтому своевременное, полноценное выполнение ТО обеспечивает продолжительный срок эксплуатации и надежную работу мотора.

Для модели ЯМЗ-238 регламентом производителя установлены следующие виды работ:

  1. Ежедневные (ЕО) – выполняются после окончания рабочей смены.
  2. ТО-1 – после каждых 500 ч. работы мотора.
  3. ТО-2 – через 1000 ч.
  4. Сезонные (СО) – переход для эксплуатации в зимнем или летнем сезоне.
  5. Первоначальное (ПО) – после обкатки нового двигателя, через 50 ч. работы.

Выполнять все обслуживания необходимо одновременно с сервисом транспортного средства или технического агрегата, на котором установлен двигатель.

При выполнении ЕО основное внимание обращается на отсутствие внешних дефектов мотора, выполняется очистка от грязи и проверяется уровень рабочих жидкостей. При необходимости выполняется заливка до требуемого объема.

При ТО-1 проверяются топливные фильтры очистки, меняется масло в системе смазки совместно с фильтром, подтягиваются приводные ремни, выставляются тепловые зазоры (регулировка клапанов ЯМЗ-238), осуществляются крепежные работы.

На ТО-2 выполняется все операции ТО-1, кроме того, выполняется регулировка ТНВД и топливных форсунок, меняется масло в МКПП.

Во время СО происходит смена смазочных материалов на соответствующие предстоящему периоду эксплуатации, проверяется герметичность топливопроводов и системы охлаждения двигателя ЯМЗ-238.

Выполнение ПО сводится к осмотру двигателя, проверке на отсутствие утечек рабочих жидкостей и протяжки головки блока в соответствии с утвержденной последовательностью.

Особенности топливного насоса высокого давления

Устройство ТНВД ЯМЗ 236 устанавливается на дизельные двигатели. Имеет V-образное расположение плунжеров. Состоит из шести секций, находящихся друг от друга на расстоянии 36 мм.

ТНВД обеспечивают цикловую подачу и давление впрыска до 1600 бар. Прибор укомплектован всережимным регулятором.

Как работает установка ТНВД ЯМЗ 236?

Плунжер перемещается вниз. Топливо заполняет внутреннюю полость втулки. В этом момент помпа низкого давления подает горючее в клапан корпуса.

При открытии впускного отверстия топливо направляется в надплунжерное пространство. Давление в системе возрастает. Топливо нагнетается через топливопровод к форсунке. Плунжер сжимает горючее. При увеличении давления запускается впрыск топлива.

Регулировка ТНВД ЯМЗ 236

Топливный насос проверяют на специальном стенде. Определяют:

  • Момент начала;
  • Величина;
  • Равномерность подачи горючего.

Регулировка ТНВД ЯМЗ 236 служит для изменения количества топлива, подающегося в систему. Порция горючего определяется исходя из нагрузки на двигатель. Благодаря регулировкам можно поддерживать установленную водителем частоту вращения коленвала.

Также обеспечивается при помощи механического регулятора. Прибор находится на торце насоса.

Для регулировки начала подачи топлива установите пяту толкателя под плунжер. Замерьте углы поворота вала и сверьте с табличными данными. Допускается неточность не более 1/3 градуса.

Величина и равномерность подачи топлива ТНВД двигателя ЯМЗ 236 регулируется с помощью комплекта форсунок. На входе в насос создают давление в 0,1 Па. Регулировку выполняют по схеме:

  1. Сначала проверяют частоту вращения вала;
  2. Затем поворачивают рычаг управления до упора;
  3. Осуществляют проверку момента выброса реек.

Для снижения частоты вращения ТНВД ЯМЗ 236 регулировочный болт ослабляют.

Подводящий и отводящий каналы закупорены пробками с кольцевыми уплотнителями. Топливопровод подсоединен со стороны муфты. Избыток горючего удаляется через перепускной клапан.

Осевой люфт устройства ТНВД ЯМЗ 236 регулируется с помощью набора прокладок в пределах до 0,07 мм.

Виды приводных ремней

Приводные ремни агрегатов двигателя являются предметом регулярного технического обслуживания автомобилей. Громкий свист, плохая зарядка аккумулятора и даже перегрев – это симптомы, которые должны побудить вас проверить приводные ремни вашего двигател…

Характерные неисправности мотора

Несмотря на длительный период выпуска, отлаженную технологию производства и удачную конструкцию, двигатель ЯМЗ-238, как и любой сложный механический агрегат, может выходить из строя. Для мотора характерны следующие виды основных неисправностей:

  • нарушения в работе ТНВД и форсунок при применении некачественного топлива;
  • падение мощности и оборотов при износе газораспределительного механизма, загрязнения или несвоевременной замены масляного фильтра;
  • необходимость дополнительной регулировки клапанов ЯМЗ-238 при длительной эксплуатации под высокими нагрузками;
  • трещины и сколы подшипников коленчатого вала;
  • нарушение герметичности трубопроводов под воздействием вибрации;
  • износ и дефекты поршневых колец.

За счет простого устройства, длительного периода выпуска, унификации с другими моторами ремонт ЯМЗ-238 нельзя считать достаточно сложным, а большое количество запчастей и их цена позволяет выполнить ремонтные работы за доступную стоимость.

Регулировка клапанов ЯМЗ 238 за два оборота коленчатого вала.

Заключается он в следующем. Как и во всех описанных случаях выставляется поршень первого цилиндра в вмт в момент сжатия. Но выставляется он уже более точно по меткам коленвала . Совмещается предварительно метка ТНВД затем метка на шкиву совмещается с «0» на передней крышке. И регулируются клапана согласно схемы

Затем коленчатый вал проворачивается на один оборот то есть 360 градусов. Снова выставляются метки шкива коленвала или маховика на «0» и регулируются следующие клапана.

Но где здесь сильно экономится время. Мне не совсем понятно. Коленвал также проворачивается на два оборота. Разве что меньшее количество подходов. Требуется более точная установка коленчатого вала. Что тоже не очень выгодно. Лазить под машиной и выискивать метки которые забиты грязью или просто не читаются. Да и схему эту запомнить и держать в голове до следующей регулировки не получится. По закону подлости в нужный момент она не окажется под рукой.

Поэтому этот способ лучше забыть и не когда им не пользоваться. Крутить вал реже, а суеты на много больше. Клапана можно от большого изобилия информации просто перепутать. Оставим этот способ для очень умных водителей. Которые потом всё равно переделают клапана по другому. Если ММЗ для двигателя Д 240 предлагает регулировку клапанов за два оборота. То да это удобно и точно. Камаз и ЯМЗ ни чего об этом не говорят то и нечего лезть в дебри. Конструкторам виднее. Для них важно чтобы мотор ходил долго. Мотор не прощает даже мелких ошибок.

Отзывы о силовом агрегате

Благодаря разнообразному применению и длительному периоду использования можно выделить следующие основные моменты в отзывах об эксплуатации двигателя:

  • Неплохая надежность.
  • Невысокий расход топлива двигателя ЯМЗ-238.
  • Возможность применения на различных видах техники.
  • Низкая вибрация работающего двигателя.
  • Качественные технические характеристики двигателя ЯМЗ-238.
  • Высокая ремонтопригодность.
  • Применение недорогих отечественных расходных материалов: моторного масла, технологических жидкостей, пластичных смазок.
  • Доступная цена ЯМЗ-238 (от 350 тысяч рублей).
  • Обеспеченность запасными частями.

Имеющиеся достоинства и качественные технические характеристики двигателя ЯМЗ-238 обеспечивают текущую востребованность силового агрегата у производителей различных видов транспортной техники и оборудования.

двигатель ЯМЗ-238: технические характеристики, схема

Как выбрать двигатель и в чем их различия? (компания “Авиком”)

Оценка топливного движения

  • горючее в камере начинает движение;
  • отметки на кожухе вращательного колеса совпадают с той чертой, значение которой сходится с цифрой на торце муфты ОВТ;
  • отметка на шкиве коленвала встала напротив черты с похожей цифрой на корпусе распределительных шестерен.

Если во время начала топливного движения в камере этого совпадения отметок ещё нет, нужно:

  • отвернуть крепёжные болты;
  • повернуть полумуфту валика двигателя на фланце в противоположном направлении кручения;
  • затянуть обратно крепёжные болты;
  • снова проверить положение УОВТ.

Двигатель ЯМЗ-238: технические характеристики, обслуживание и ремонт

Сборка после ремонта

После того как помпа полностью разобрана, неисправность выявлена, все поврежденные элементы заменены на новые, следует промыть все исправные детали, а затем тщательно просушить их. Для этого можно использовать сжатый воздух.

Далее требуется собрать изделие для дальнейшей его установки на двигатель автомобиля. Для этого необходимо выполнить ряд операций:

  1. Запрессовать на вал подшипники и водосбрасыватель. При этом следует смазать вал маслом для дизельных двигателей. Подшипники необходимо установить таким образом, чтобы уплотнительные шайбы оказались с внешней стороны. Все усилие для запрессовки необходимо прилагать только к внутреннему кольцу подшипников.
  2. Далее необходимо наполнить открытые полости между подшипниками, образовавшиеся после запрессовки, специальной смазкой «Литол-24.
  3. Смазать вал ранее не использованным моторным маслом.
  4. Во время следующей операции необходимо вал в сборе установить в корпус водяного насоса. Необходимо обеспечить неподвижный упор с противоположной стороны вала.
  5. Далее требуется установить торцовое уплотнение из латунного корпуса.
  6. Поставить манжету из резины в сборе с пружинкой и несколькими каркасами.
  7. Далее следует надеть манжету на уплотнительную втулку.
  8. Затем необходимо смазать тонким слоем расточку шкива, а также внешнюю поверхность манжеты, которая изготовлена из резины.
  9. Установить армированную манжету и втулку для уплотнения.
  10. Смонтировать шкив в резиновую манжету и втулку для уплотнения. Чтобы избежать различных перекосов и возникновения газов в системе охлаждения ЯМЗ-238, необходимо обхватить манжету обеими руками, а затем вставить ее в расточку шкива.
  11. Далее требуется запрессовать шкив насоса в сборе на вал, но перед этим следует не забыть смазать обе детали в местах контакта неиспользованным ранее моторным маслом.
  12. Зафиксировать шкив, чтобы предотвратить его вращение.
  13. Плотно завернуть заглушку.
  14. Смонтировать в корпус водяного насоса кольцо из резины и втулку.
  15. В канавку патрубков поставить кольцо.
  16. Подсоединить патрубки системы охлаждения ЯМЗ-238 к помпе.
  17. Закрепить патрубки с помощью метизов.

На этом сборка водяного насоса завершена.

Как проверяется точность значения впрыскивания топлива

Расхождение в показаниях не должно превышать 1°. Чтобы проверить точность выставления угла опережения подачи на ЯМЗ-238 необходимо:

  • Поставить фиксирующий элемент из выточки на маховом колесе, не закрепляя его в верхнем положении.
  • Прокрутить коленвал на полтора оборота.
  • Умеренно прокручивать коленвал и наблюдать за топливом в стеклянной камере измерительного прибора.

Когда в камере горючее начнёт перемещаться, отметки на кожухе вращательного колеса должны совпасть с цифровым значением, указанным на торцевой части муфты ОВТ. Либо засечка на рабочем колесе коленчатого вала должна быть напротив отметки с похожей цифрой на корпусе распределительных шестерен.

Если в начале перемещения топлива в камере совпадение отметок ещё не состоялось, нужно отвернуть крепёжные болты, потом прокрутить полумуфту валика мотора на фланце в противоположном направлении кручения, затянуть обратно крепёжные болты, и снова проверить положение угла опережения впрыскивания топлива.

Действия, указанные выше, нужно выполнять с наличием специального оборудования. Если нет достаточного опыта, знаний и материально-технической базы для правильного выставления зажигания двигателя и регулирования ТНВД, с этим вопросом лучше обратиться к профессионалам. Неправильно установленный УОВТ – причина серьёзных, дорогостоящих и, зачастую, не подлежащих восстановлению поломок.

Видео по теме: ЯМЗ-238 — привод, углы впрыска и винт топлива ТНВД

Последовательность регулировки угла опережения впрыскивания топлива

Для качественной регулировки выполняется:

  • проверка плотности посадки полумуфты на приводном валу и затягивание болта клеммового;
  • отворот двух болтов и поворотного зажимного устройства опережения с помощью овальных отверстий, на фланце демпферной муфты совместить метки «А» и «Б»;
  • зажимание болтов на приводе;
  • выполнение измерений вблизи мест крепления пластин (допустимое выделение пакета пластин от уровня плоскости равно ±1 мм);
  • поворот коленвала и проверка правильности выставить УОВТ (допустимое расхождение отметок равно одному делению или 1° поворота коленвала);
  • проверка уровня масла в зажимном устройстве ОВТ;
  • проверка правильности установки УОВТ.

Чтобы это проконтролировать, следует поставить зажимное устройство отверстиями в верхнее положение и выкрутить пробки. Если медленно повернуть зажимное устройство на 70°, из одного отверстия должна начать течь смазка. После добавки масла надо закрутить пробки.

Выпрямление рамы автомобиля после аварии

Мы часто слышим, как люди после аварии задаются вопросом, как работает процесс выпрямления рамы, и, что более важно, нужен он им вообще или нет. Чтобы помочь ответить на некоторые из этих вопросов, мы хотели дать представление о том, как работает про…

Удаление потертостей с кузова автомобиля зубной пастой

Независимо от того, водите ли вы новую или подержанную машину, обнаружение новой вмятины, царапины или потертости, вещь не из приятных. Несмотря на то, что существует множество способов справиться с вмятинами, царапины и потертости устранить сложнее,…

двигатель ЯМЗ-238: технические характеристики, схема

Разбираем двигатель ЯМЗ-238 с комбайна ДОН 1500 Б

Оцените статью
Рейтинг автора
4,8
Материал подготовил
Максим Коновалов
Наш эксперт
Написано статей
127
А как считаете Вы?
Напишите в комментариях, что вы думаете – согласны
ли со статьей или есть что добавить?
Добавить комментарий
